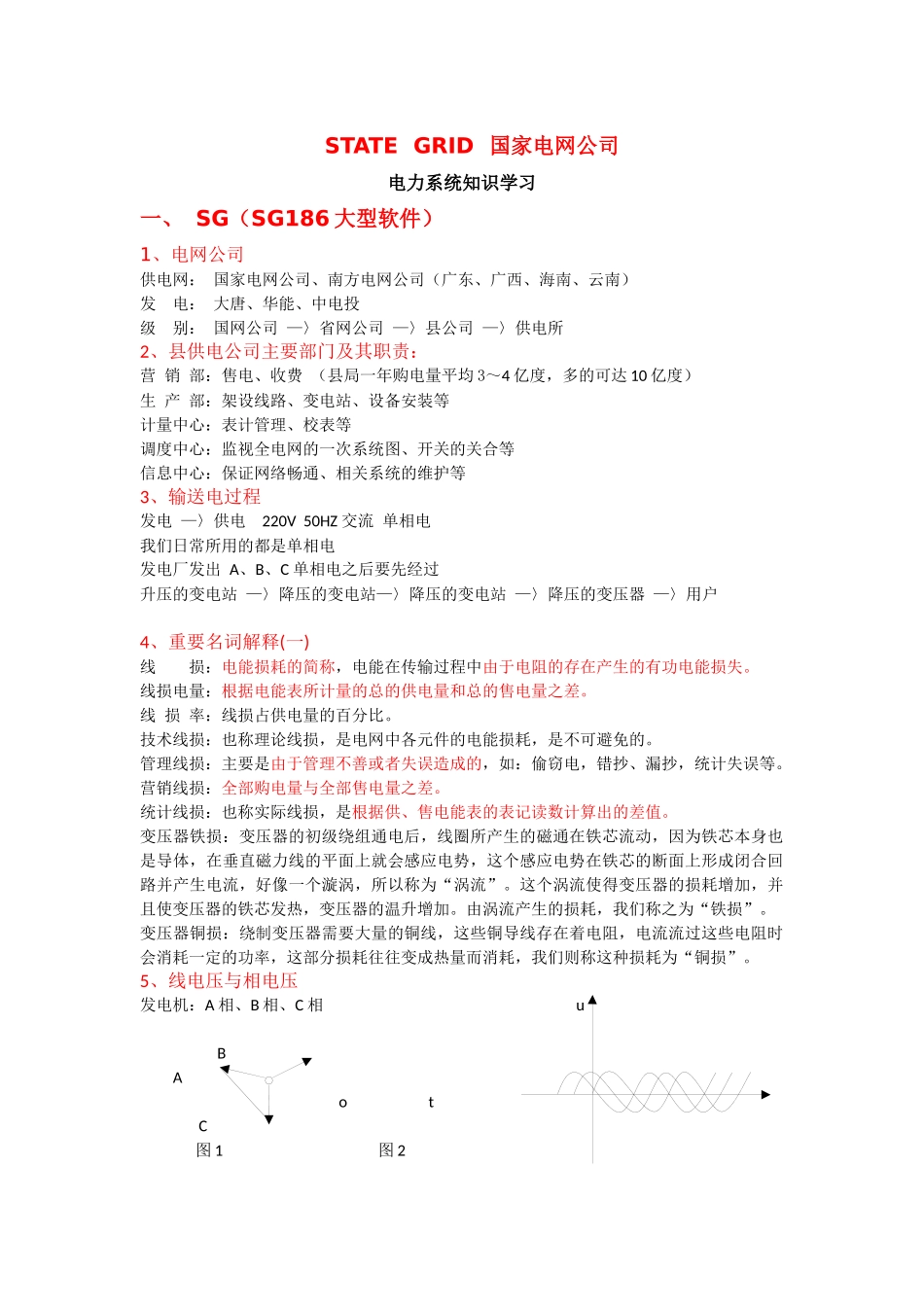

STATEGRID国家电网公司电力系统知识学习一、SG(SG186大型软件)1、电网公司供电网:国家电网公司、南方电网公司(广东、广西、海南、云南)发电:大唐、华能、中电投级别:国网公司—〉省网公司—〉县公司—〉供电所2、县供电公司主要部门及其职责:营销部:售电、收费(县局一年购电量平均3~4亿度,多的可达10亿度)生产部:架设线路、变电站、设备安装等计量中心:表计管理、校表等调度中心:监视全电网的一次系统图、开关的关合等信息中心:保证网络畅通、相关系统的维护等3、输送电过程发电—〉供电220V50HZ交流单相电我们日常所用的都是单相电发电厂发出A、B、C单相电之后要先经过升压的变电站—〉降压的变电站—〉降压的变电站—〉降压的变压器—〉用户4、重要名词解释(一)线损:电能损耗的简称,电能在传输过程中由于电阻的存在产生的有功电能损失。线损电量:根据电能表所计量的总的供电量和总的售电量之差。线损率:线损占供电量的百分比。技术线损:也称理论线损,是电网中各元件的电能损耗,是不可避免的。管理线损:主要是由于管理不善或者失误造成的,如:偷窃电,错抄、漏抄,统计失误等。营销线损:全部购电量与全部售电量之差。统计线损:也称实际线损,是根据供、售电能表的表记读数计算出的差值。变压器铁损:变压器的初级绕组通电后,线圈所产生的磁通在铁芯流动,因为铁芯本身也是导体,在垂直磁力线的平面上就会感应电势,这个感应电势在铁芯的断面上形成闭合回路并产生电流,好像一个漩涡,所以称为“涡流”。这个涡流使得变压器的损耗增加,并且使变压器的铁芯发热,变压器的温升增加。由涡流产生的损耗,我们称之为“铁损”。变压器铜损:绕制变压器需要大量的铜线,这些铜导线存在着电阻,电流流过这些电阻时会消耗一定的功率,这部分损耗往往变成热量而消耗,我们则称这种损耗为“铜损”。5、线电压与相电压发电机:A相、B相、C相uBAotC图1图2各相线之间的w角度差是120度,电压、电流波形为正(余)弦波形相线与中间的中性线的电压称为相电压,220V相线与相线之间的电压称为线电压,380V(220*√3)6、常用电压等级及线制电压等级低压:0.4kV(200V、380V)高压:6kV、10kV、35kV、66kV、110kV、220kV、500kV等(10kV的没变电站)主要线制单相两线制、三相三线制、三相四线制高压:只三相三线制7、重要名词解释(二)视在功率:反应电网输送有功功率的能力。S=❑√p2+Q2=U*I无功功率:在具有电感或电容的电路里,这些储能元件在半周期的时间里把电源能量转换为磁场或电场得能量存储起来,在另外半个周期的时间里把已存储的磁场或电场的能量送还给电源,它们只是进行能量交换,并没有真正消耗电能,我们把与电源交换能量的速率的振幅叫做无功功率。为建立磁场和感应磁通而需要的电功率称为无功功率。所谓的‘无功’并不是‘无用’的电功率,只不过它的功率并不转化为机械能、热能而已,因此,在供电系统中,除了需要有功电源外,还需要无功电源,两者缺一不可。电力系统中的负载大多是电感性电器设备(有电磁圈结构),线圈为建立磁场,就要消耗(滞后、感性的)无功功率。如:40瓦的日光灯,除了需要40多瓦(镇流器也需要消耗部分有功功率)有功功率外,还需要40乏左右的无功功率供镇流器的线圈建立交变磁场,这就使得负载电流相位滞后于电压,想相角差越大,对滞后无功功率的需求也越大。功率因数:有功功率与视在功率的比值。8、线损相关知识向量:线电压=√3相电压,正弦、余弦的有效值=√2/2*Max有功功率PkW能量单位:kW·h无功功率QVar能量单位:kVar·h电压UkV电流IA电阻RΩU=I*R、P=U*I=I2*R、P=U*I*cos¢(其中:U线电压,I线电流)损耗△P=I2*R功率因数cos∅¿p❑√p2+Q2视在功率S=❑√p2+Q2=U*I有功无功交流电电阻电感电容图3UQ30°oIU图4P=U*I*cos¢,Q=U*I*sin¢,¢功率因数角,cos¢功率因数9、常见设备型号含义导线LGJ-50/7其中L-铝、G–钢、J–绞线、50–截面积、7–根数YJK-3*50-1*16其中YJK是型号,3根相线的主截面是50,1根中性线的主截面是16。因为电流不能超过导线所能承载的安全电流,否则导线会烧坏,所以,在电流I一定的情况下,要...
