电力电缆经济选型实用手册VIP免费

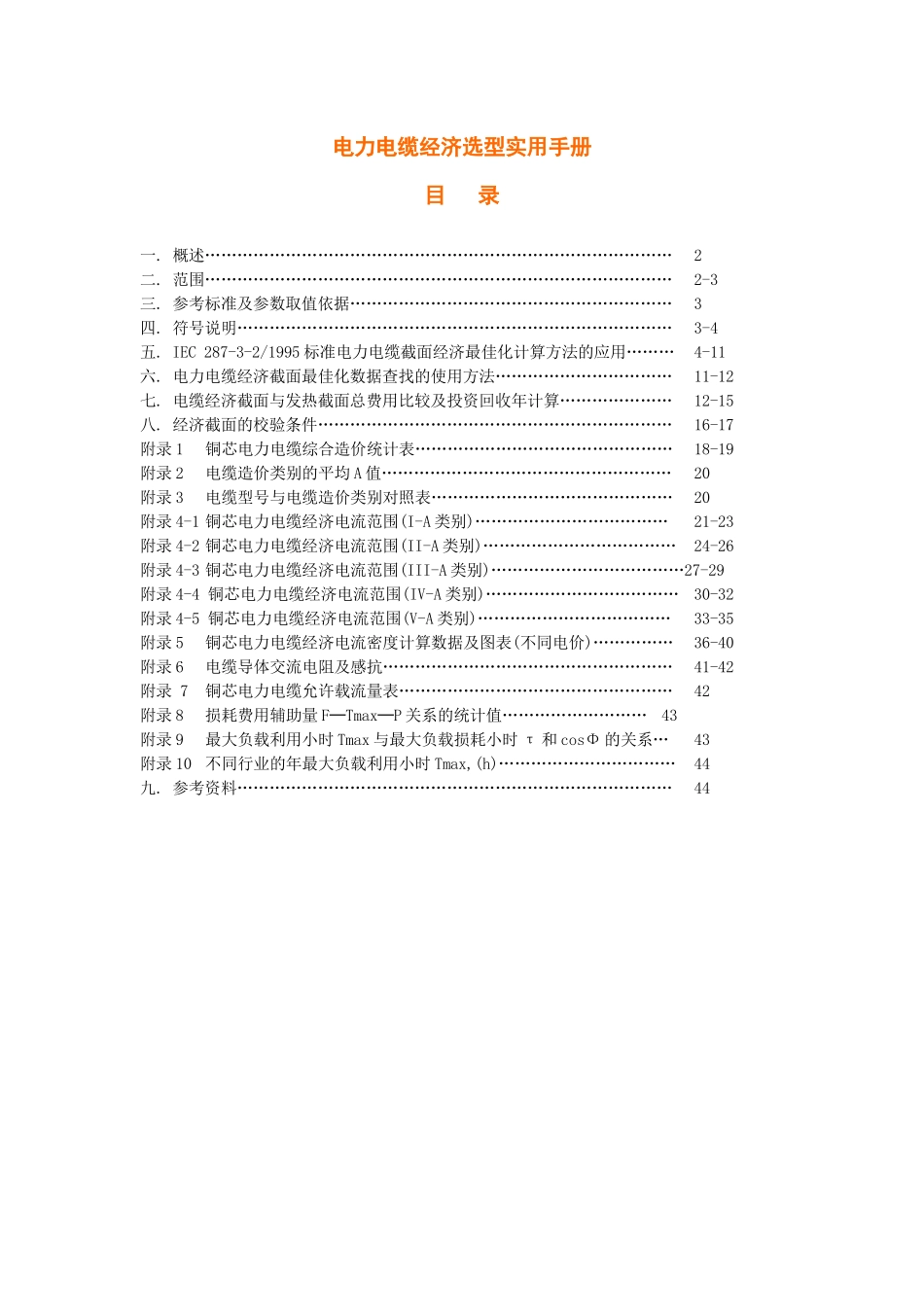

电力电缆经济选型实用手册_第1页
1/38
电力电缆经济选型实用手册_第2页
2/38

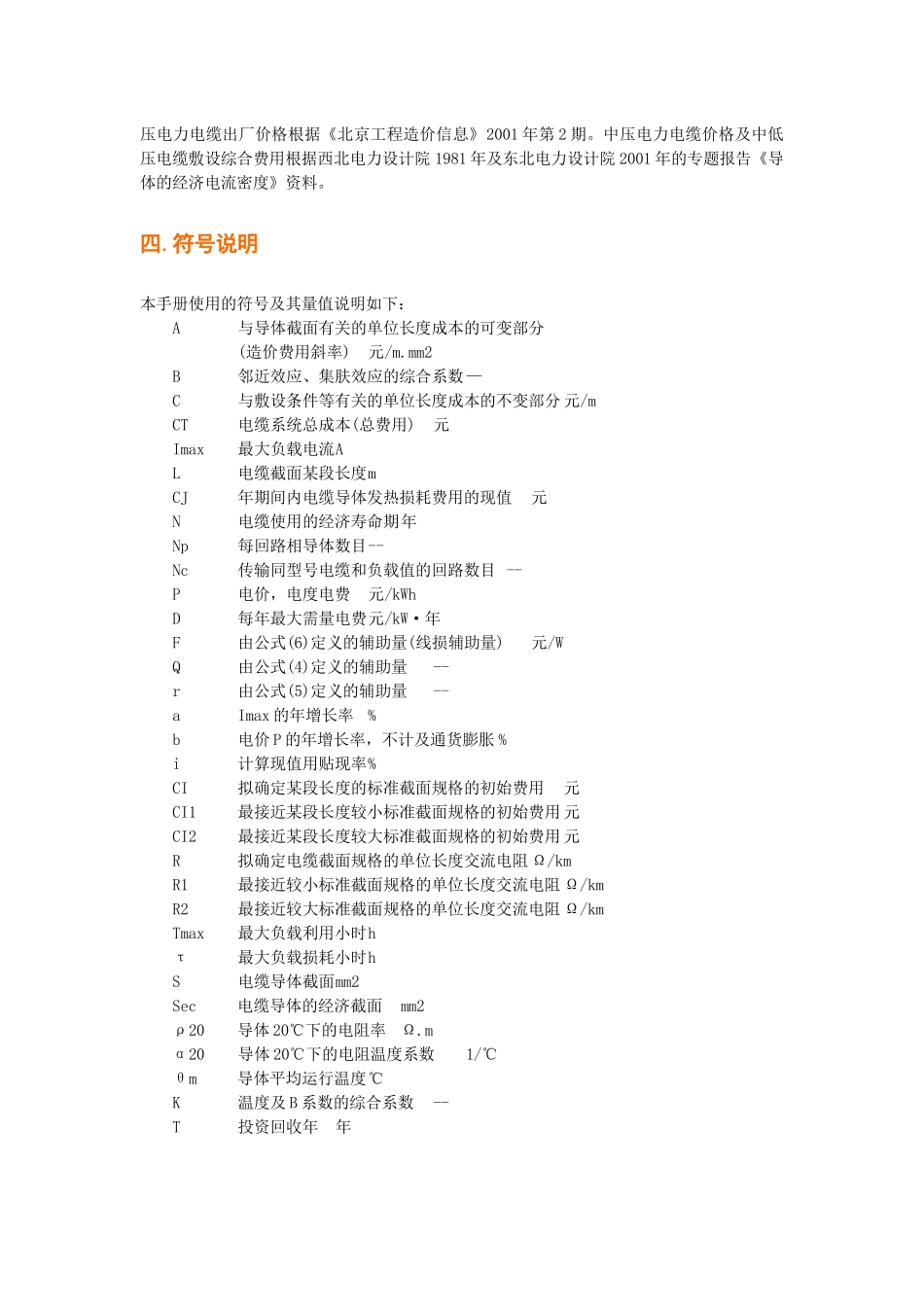

电力电缆经济选型实用手册_第3页
3/38
电力电缆经济选型实用手册目录一.概述……………………………………………………………………………2二.范围……………………………………………………………………………2-3三.参考标准及参数取值依据……………………………………………………3四.符号说明………………………………………………………………………3-4五.IEC287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六.电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七.电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八.经济截面的校验条件…………………………………………………………16-17附录1铜芯电力电缆综合造价统计表…………………………………………18-19附录2电缆造价类别的平均A值………………………………………………20附录3电缆型号与电缆造价类别对照表………………………………………20附录4-1铜芯电力电缆经济电流范围(I-A类别)………………………………21-23附录4-2铜芯电力电缆经济电流范围(II-A类别)………………………………24-26附录4-3铜芯电力电缆经济电流范围(III-A类别)………………………………27-29附录4-4铜芯电力电缆经济电流范围(IV-A类别)………………………………30-32附录4-5铜芯电力电缆经济电流范围(V-A类别)………………………………33-35附录5铜芯电力电缆经济电流密度计算数据及图表(不同电价)……………36-40附录6电缆导体交流电阻及感抗………………………………………………41-42附录7铜芯电力电缆允许载流量表……………………………………………42附录8损耗费用辅助量F─Tmax─P关系的统计值………………………43附录9最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系…43附录10不同行业的年最大负载利用小时Tmax,(h)……………………………44九.参考资料………………………………………………………………………44电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。当选择导体的诸多技术条件(如发热温升、机械强度及电压降要求等)得到控制或改善时,往往是经济电流密度起着支配作用。实践证明,经济电流密度对于选择导体进而节省能源,改善环境,提高电力运行可靠性有着重要的技术经济意义。过去,在计划经济的条件下,工程设计往往偏重技术、轻视经济;重视初投资,忽视长期运行的经济性。工程建设也因此付出过沉重代价。当前,我国已经进入到社会主义市场经济的发展时期,工程投资方和经营方都越来越注重投资效益和运营效益。追求工程建设整体的、长远的合理性,倡导基建优化设计。而导体的经济电流密度正是这种优化设计的内容之一。传统的设计方法按载流量选择导体截面时只计算初始投资,导体的截面选择过小,将增加电能的损耗;选择的过大,则增加初始投资。研究和确定导体电流密度的目的,就是在已知负荷的情况下,选择最佳的导体截面;或是在已选定导体截面的情况下,确定经济的负荷范围,以寻求投资的最优方案,取得最理想的经济效益。本实用手册应用IEC287-3-2/1995《电力电缆尺寸的经济最佳化》标准和方法,采用我国常用的铜芯聚氯乙稀绝缘聚氯乙稀护套(PVC绝缘)和交联聚乙稀绝缘聚氯乙稀护套(XLPE绝缘)中低压电力电缆数据,统计和汇集了为计算电缆系列截面的经济电流范围、经济截面和电缆经济电流密度所需资料,可供电气设计人员和运行人员选择电缆导体经济截面参考。二.范围1.本实用手册适用于电压为6/6kV,8.7/10kV及0.6/1.0kV中低压等级铜芯电力电缆的经济选择。电缆类型为铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV型),铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22型),以及交联铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(YJV型),交联铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22型)。电缆芯数包括:根据产品目录有等截面的三芯、四芯及五芯,非等截面的四芯及五芯。2.按照IEC287-3-2/1995国际标准,导体截面经济选择只计及发热损耗,不考虑电压有关的损耗,也不包括诸如维修等因素。三.参考标准及参数取值依据国际电工委员会标准IEC287-3-2/...
