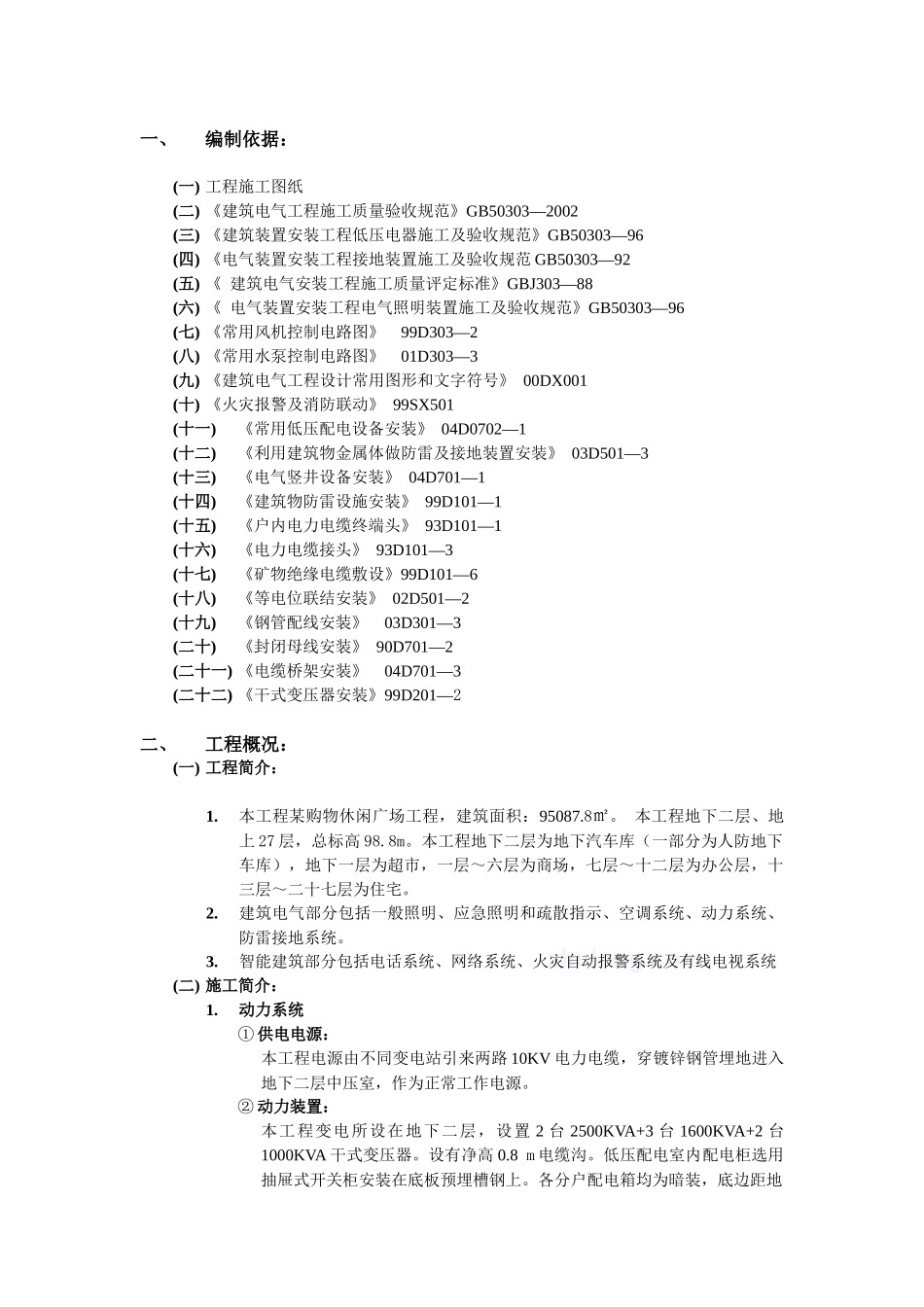

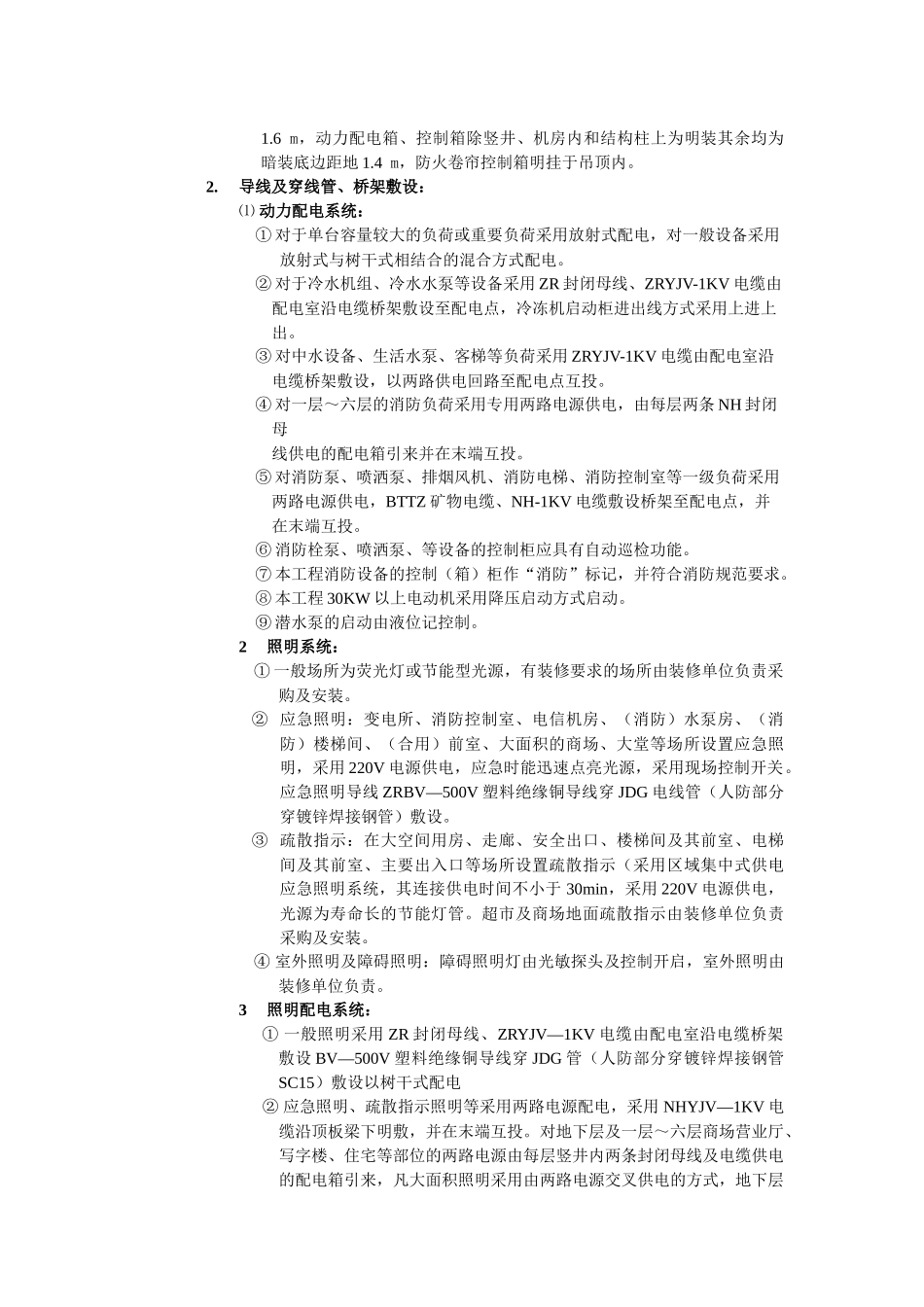

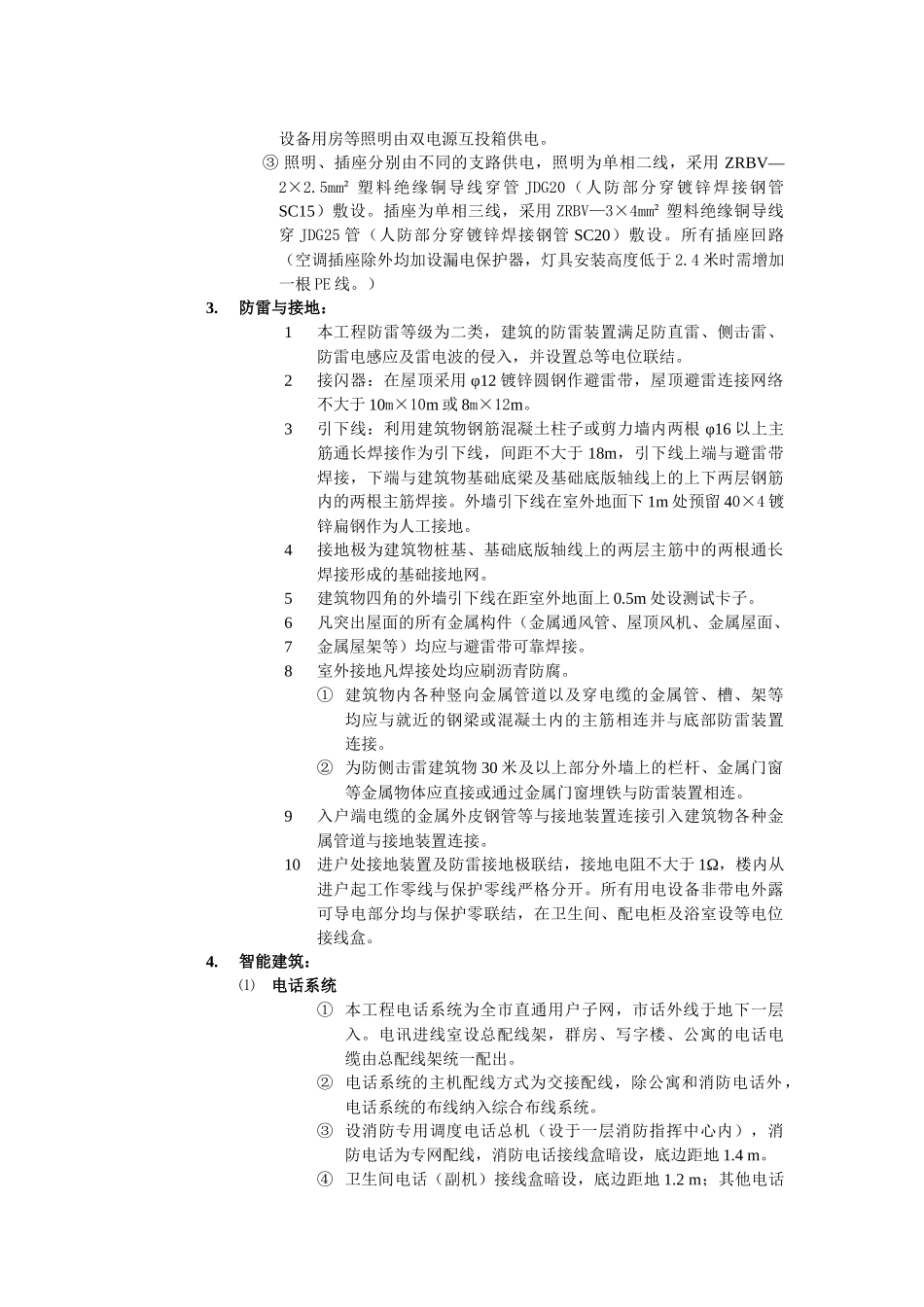

一、编制依据：(一)工程施工图纸(二)《建筑电气工程施工质量验收规范》GB50303—2002(三)《建筑装置安装工程低压电器施工及验收规范》GB50303—96(四)《电气装置安装工程接地装置施工及验收规范GB50303—92(五)《建筑电气安装工程施工质量评定标准》GBJ303—88(六)《电气装置安装工程电气照明装置施工及验收规范》GB50303—96(七)《常用风机控制电路图》99D303—2(八)《常用水泵控制电路图》01D303—3(九)《建筑电气工程设计常用图形和文字符号》00DX001(十)《火灾报警及消防联动》99SX501(十一)《常用低压配电设备安装》04D0702—1(十二)《利用建筑物金属体做防雷及接地装置安装》03D501—3(十三)《电气竖井设备安装》04D701—1(十四)《建筑物防雷设施安装》99D101—1(十五)《户内电力电缆终端头》93D101—1(十六)《电力电缆接头》93D101—3(十七)《矿物绝缘电缆敷设》99D101—6(十八)《等电位联结安装》02D501—2(十九)《钢管配线安装》03D301—3(二十)《封闭母线安装》90D701—2(二十一)《电缆桥架安装》04D701—3(二十二)《干式变压器安装》99D201—2二、工程概况：(一)工程简介：1.本工程某购物休闲广场工程，建筑面积：95087.8㎡。本工程地下二层、地上27层，总标高98.8m。本工程地下二层为地下汽车库（一部分为人防地下车库），地下一层为超市，一层～六层为商场，七层～十二层为办公层，十三层～二十七层为住宅。2.建筑电气部分包括一般照明、应急照明和疏散指示、空调系统、动力系统、防雷接地系统。3.智能建筑部分包括电话系统、网络系统、火灾自动报警系统及有线电视系统(二)施工简介：1.动力系统①供电电源：本工程电源由不同变电站引来两路10KV电力电缆，穿镀锌钢管埋地进入地下二层中压室，作为正常工作电源。②动力装置：本工程变电所设在地下二层，设置2台2500KVA+3台1600KVA+2台1000KVA干式变压器。设有净高0.8m电缆沟。低压配电室内配电柜选用抽屉式开关柜安装在底板预埋槽钢上。各分户配电箱均为暗装，底边距地1.6m，动力配电箱、控制箱除竖井、机房内和结构柱上为明装其余均为暗装底边距地1.4m，防火卷帘控制箱明挂于吊顶内。2.导线及穿线管、桥架敷设：⑴动力配电系统：①对于单台容量较大的负荷或重要负荷采用放射式配电，对一般设备采用放射式与树干式相结合的混合方式配电。②对于冷水机组、冷水水泵等设备采用ZR封闭母线、ZRYJV-1KV电缆由配电室沿电缆桥架敷设至配电点，冷冻机启动柜进出线方式采用上进上出。③对中水设备、生活水泵、客梯等负荷采用ZRYJV-1KV电缆由配电室沿电缆桥架敷设，以两路供电回路至配电点互投。④对一层～六层的消防负荷采用专用两路电源供电，由每层两条NH封闭母线供电的配电箱引来并在末端互投。⑤对消防泵、喷洒泵、排烟风机、消防电梯、消防控制室等一级负荷采用两路电源供电，BTTZ矿物电缆、NH-1KV电缆敷设桥架至配电点，并在末端互投。⑥消防栓泵、喷洒泵、等设备的控制柜应具有自动巡检功能。⑦本工程消防设备的控制（箱）柜作“消防”标记，并符合消防规范要求。⑧本工程30KW以上电动机采用降压启动方式启动。⑨潜水泵的启动由液位记控制。2照明系统：①一般场所为荧光灯或节能型光源，有装修要求的场所由装修单位负责采购及安装。②应急照明：变电所、消防控制室、电信机房、（消防）水泵房、（消防）楼梯间、（合用）前室、大面积的商场、大堂等场所设置应急照明，采用220V电源供电，应急时能迅速点亮光源，采用现场控制开关。应急照明导线ZRBV—500V塑料绝缘铜导线穿JDG电线管（人防部分穿镀锌焊接钢管）敷设。③疏散指示：在大空间用房、走廊、安全出口、楼梯间及其前室、电梯间及其前室、主要出入口等场所设置疏散指示（采用区域集中式供电应急照明系统，其连接供电时间不小于30min，采用220V电源供电，光源为寿命长的节能灯管。超市及商场地面疏散指示由装修单位负责采购及安装。④室外照明及障碍照明：障碍照明灯由光敏探头及控制开启，室外照明由装修单位负责。3照明配电系统：①一般照明采用ZR封闭母线、ZRYJV—1KV电缆由配电室沿电缆桥架敷设BV—500V塑料绝缘铜导线穿JDG管（人防部分穿镀锌焊接钢管SC15）敷设...
