屋面保护层施工技术VIP免费

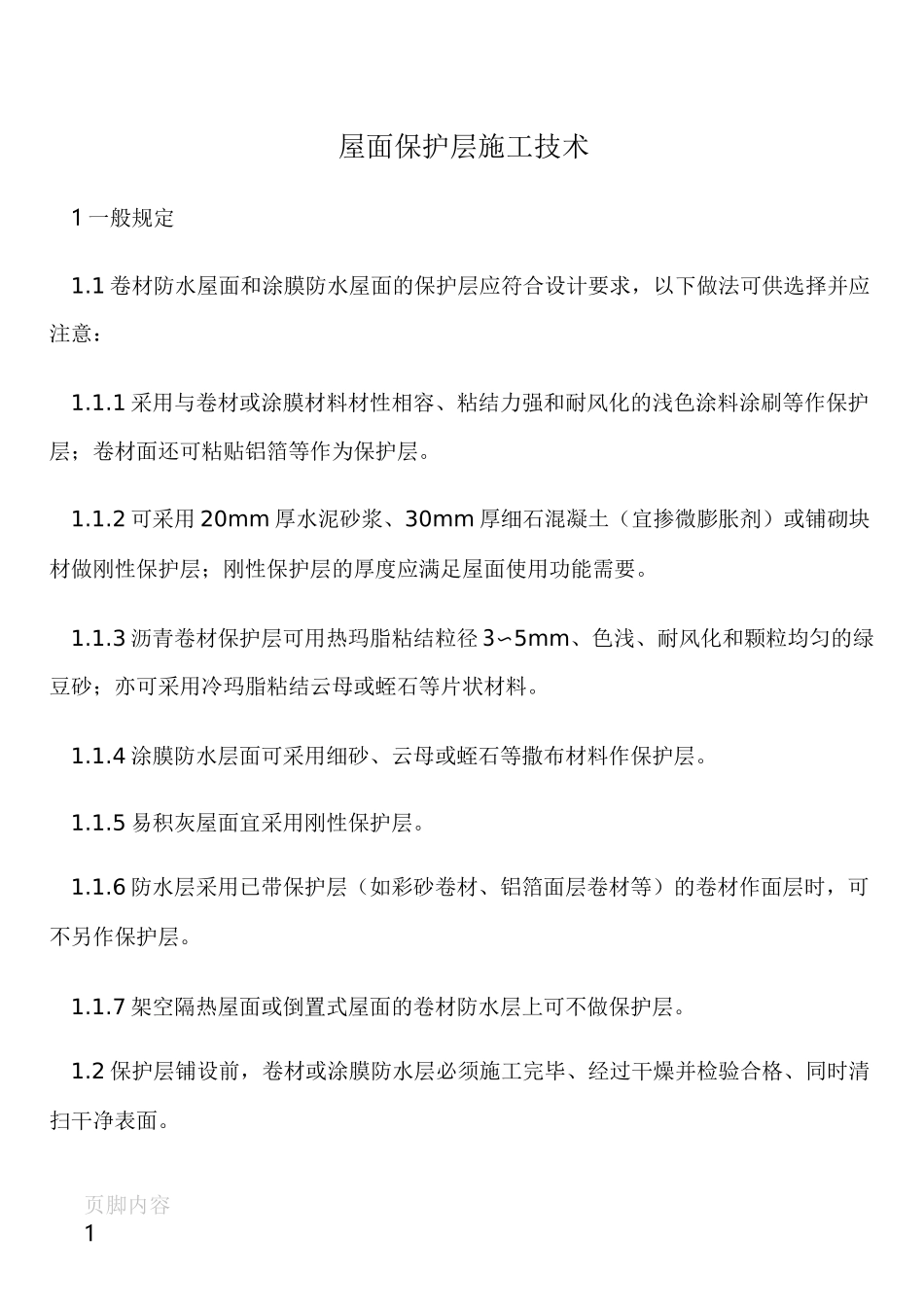

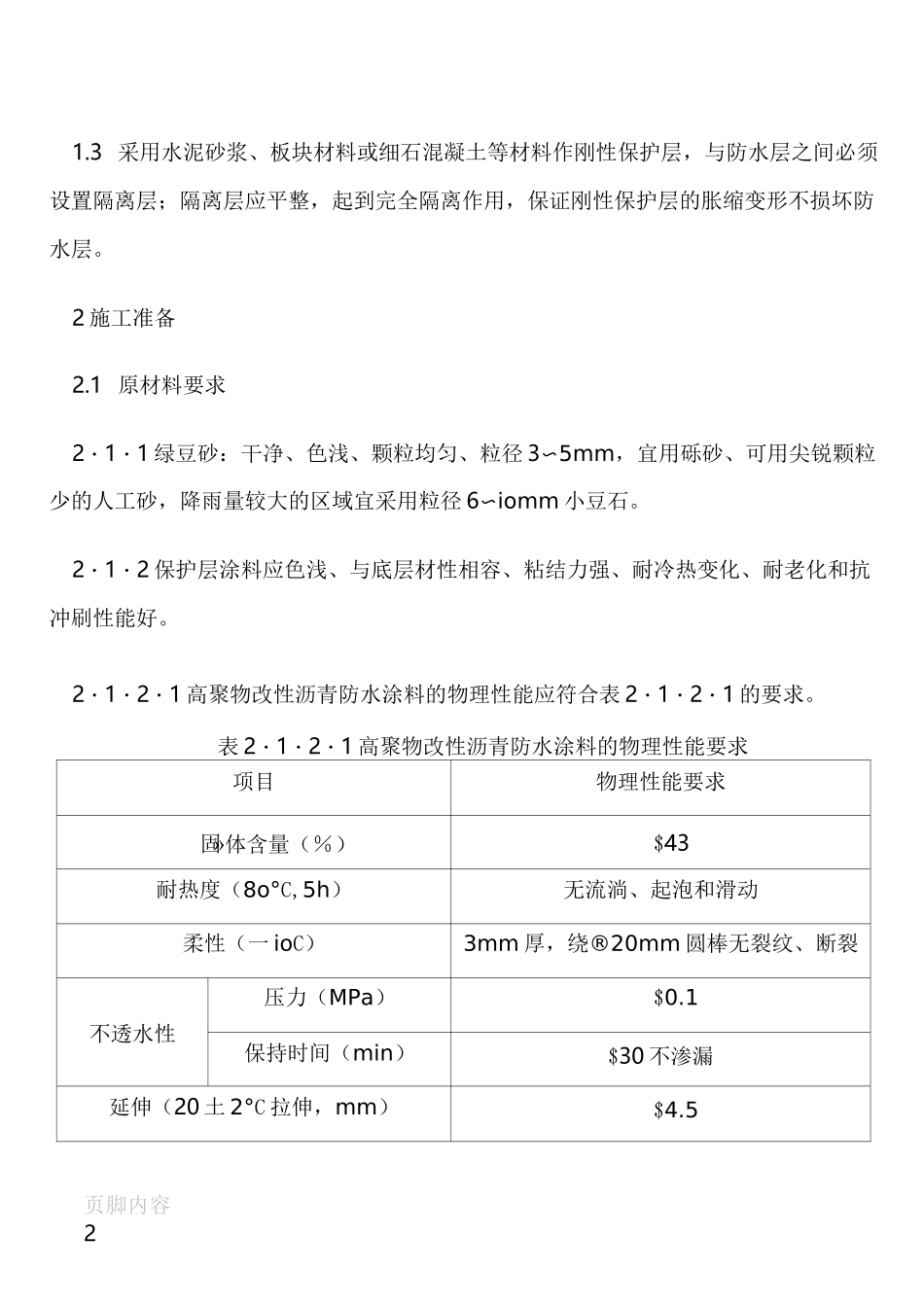

页脚内容1屋面保护层施工技术1 一般规定1.1 卷材防水屋面和涂膜防水屋面的保护层应符合设计要求，以下做法可供选择并应注意：1.1.1 采用与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。1.1.2 可采用 20mm 厚水泥砂浆、30mm 厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。1.1.3 沥青卷材保护层可用热玛脂粘结粒径 3〜5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采用冷玛脂粘结云母或蛭石等片状材料。1.1.4 涂膜防水层面可采用细砂、云母或蛭石等撒布材料作保护层。1.1.5 易积灰屋面宜采用刚性保护层。1.1.6 防水层采用已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。1.1.7 架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。1.2 保护层铺设前，卷材或涂膜防水层必须施工完毕、经过干燥并检验合格、同时清扫干净表面。页脚内容21.3 采用水泥砂浆、板块材料或细石混凝土等材料作刚性保护层，与防水层之间必须设置隔离层；隔离层应平整，起到完全隔离作用，保证刚性保护层的胀缩变形不损坏防水层。2 施工准备2.1 原材料要求2・1・1 绿豆砂：干净、色浅、颗粒均匀、粒径 3〜5mm，宜用砾砂、可用尖锐颗粒少的人工砂，降雨量较大的区域宜采用粒径 6〜iomm 小豆石。2・1・2 保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。2・1・2・1 高聚物改性沥青防水涂料的物理性能应符合表 2・1・2・1 的要求。表 2・1・2・1 高聚物改性沥青防水涂料的物理性能要求项目物理性能要求固»体含量（％）$43耐热度（8o°C,5h）无流淌、起泡和滑动柔性（一 ioC）3mm 厚，绕®20mm 圆棒无裂纹、断裂不透水性压力（MPa）$0.1保持时间（min）$30 不渗漏延伸（20 土 2°C 拉伸，mm）$4.5牛 1.1 屋面保护层施工工艺标准页脚内容32.1.2.2 合成高分子防水涂料的物理性能应符合表 2.1.2.2 的要求。表 2.1.2.2 合成高分子防水涂料的物理性能要求4.1.1 屋面保护层施工工艺标准页脚内容4牛 1.1 屋面保护层施工工艺标准页脚内容54.1.1 屋面保护层施工工艺标准页脚内容64.1.1 屋面保护层施工工艺标准页脚内容73.3.4 用云母或蛭石作保护层，应筛去粉料，随卷材面刮涂冷沥青玛脂、随撒铺云母或蛭石颗粒。撒铺的云母或蛭石颗粒应均匀，不得露底，待冷沥青玛脂中...
