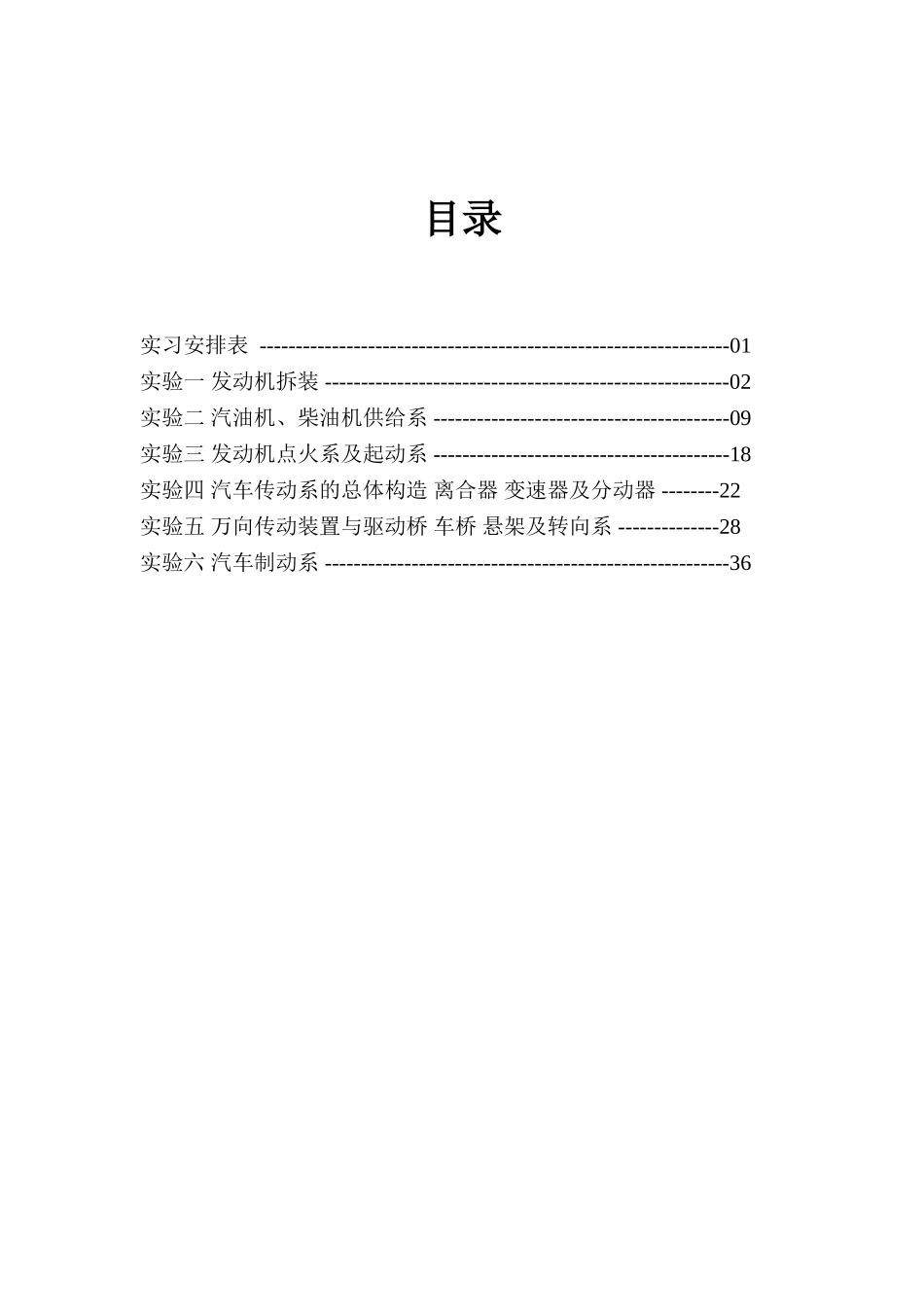

汽车构造实习报告学 院： 专业年级： 学 号： 姓 名： 目录实习安排表 -----------------------------------------------------------------01实验一 发动机拆装 --------------------------------------------------------02实验二 汽油机、柴油机供给系 -----------------------------------------09实验三 发动机点火系及起动系 -----------------------------------------18实验四 汽车传动系的总体构造 离合器 变速器及分动器 --------22实验五 万向传动装置与驱动桥 车桥 悬架及转向系 --------------28实验六 汽车制动系 --------------------------------------------------------36实验一 发动机拆装一、实验目的1.掌握往复活塞式发动机曲柄连杆机构、配气机构、冷却系统、润滑系统的组成和结构；2.初步掌握发动机的分解、装复及调整方法。二、实验要求1.讲解四行程发动机工作原理，两大机构五大系功用、结构认识。三、使用的工具1.发动机一台2.各种常用工具、量具、专用工具及工作台架。四、实习内容实习所使用的发动机类型为：四缸直列水冷式发动机。1.拆装注意事项1)重要的螺栓、螺母松开或拧紧应按一定的顺序同时进行，不能单独松（或紧），装配时应按规定的扭力进行，如在拧紧汽缸盖、主轴承盖、连杆盖等时；2) 一些配合件在拆卸时应做记号（如已有记号的应认定）以便按原样装复以保证原样配合；如：连杆和连杆盖、主轴承盖、气门、气门座及导管、活塞、活塞环、活塞销与汽缸、曲轴主轴瓦、连杆瓦、正时齿轮等。3) 对具有平衡要求的高速旋转体，如飞轮、曲轴、平衡重、离合器压板、离合器盖等，如相对位置装错将破坏原来的静平衡和动平衡4)装活塞环时，镀铬环应为第一环；锥形环的小端向上；扭曲环的内缺口向上，外缺口向下；活塞环的开口应采用“迷宫式”布置；5)拆装时对零件的工作面以及精密零件，切勿用铁器敲击，以防损坏；6)装配时应注意清洁；2.发动机外部组件的拆卸与讲解a.拆卸步骤拆卸前，先认真观察发动机的外貌，记住各附件的位置。先按老师的要求拆下化油器，然后卸下分电器等外部零部件，拆下电动机和发电机等组件。然后拆下进、排气管、气缸罩、散热扇、冷却风扇，然后把两侧的汽油泵以及节温器等外部组件基本拆卸完毕。b.配气机构的讲解配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程...
