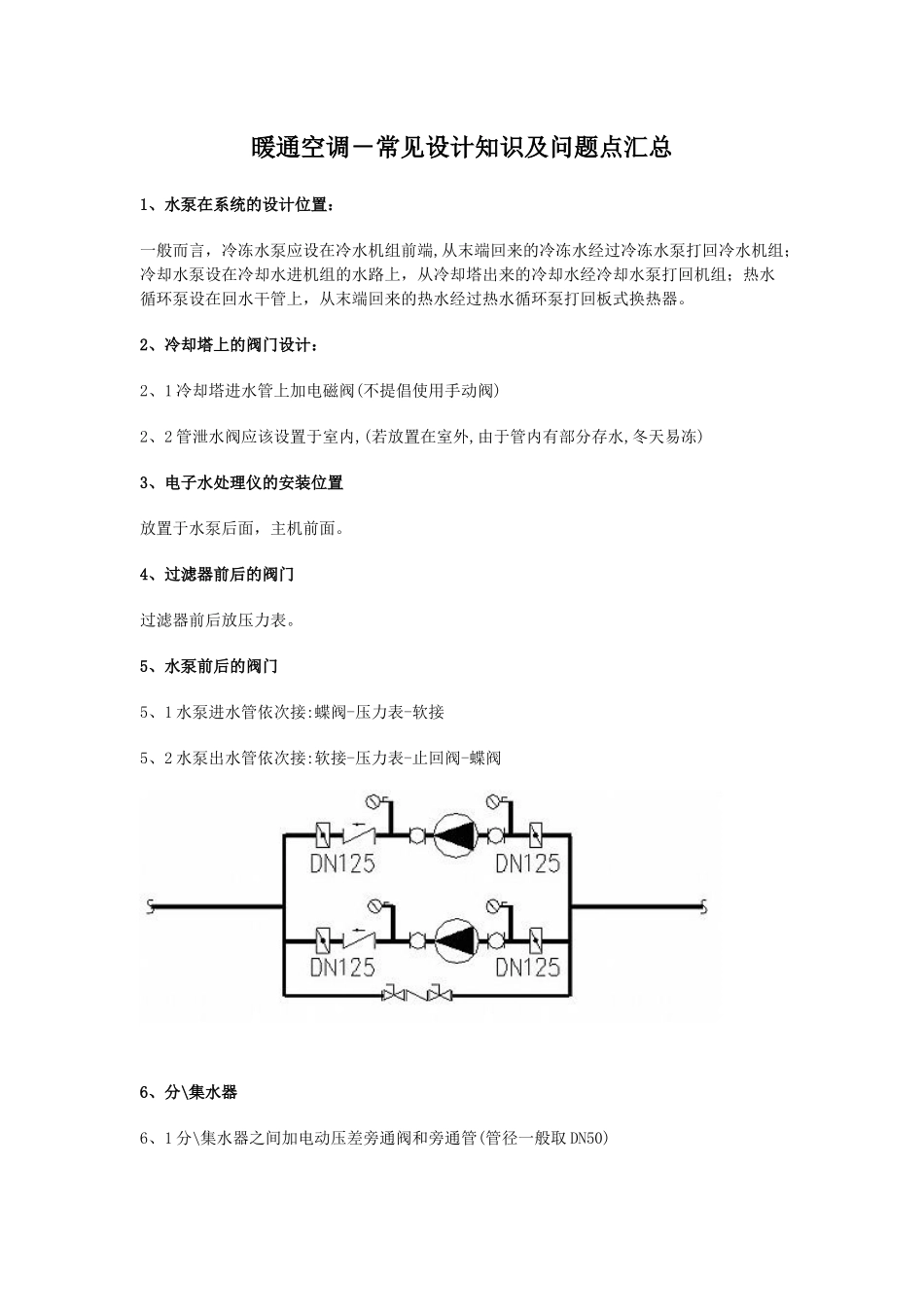

暖通空调－常见设计知识及问题点汇总1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。2、冷却塔上的阀门设计：2、1 冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2 管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。4、过滤器前后的阀门过滤器前后放压力表。5、水泵前后的阀门5、1 水泵进水管依次接:蝶阀-压力表-软接5、2 水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分\集水器6、1 分\集水器之间加电动压差旁通阀和旁通管(管径一般取 DN50)6、2 集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地 1.2－1.5m,高于此高度时，应设置工作平台。8、机组的位置：两台压缩机突出部分之间的距离小于 1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于 0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。（二）、水路设计问题点汇总问题点一：水管的坡度要合理1、 水平支、干管，沿水流方向应保持不小于 0.002 的坡度；2、 机组水盘的泄水支管坡度不宜小于 0.01。3、 因条件限制时，可无坡度敷设，但管内流速不得小于 0.25m/s。问题点二：冷凝水干管的设计1、 冷凝水应就近排放，一般排于卫生间地漏2、 凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度问题点三：选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点）3、立管最低处连接关断阀，便于维修立管4、水管的热补偿可以利用弯头自然补偿，不足时也力可加设膨胀补偿器问题点四：水管布置1、立管在管道井内不宜乱放，宜靠墙靠角安放(见附图)2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等问题点五：水管保温1 保温结构一般由保温层和保护层组成2 保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P2793 保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防...
