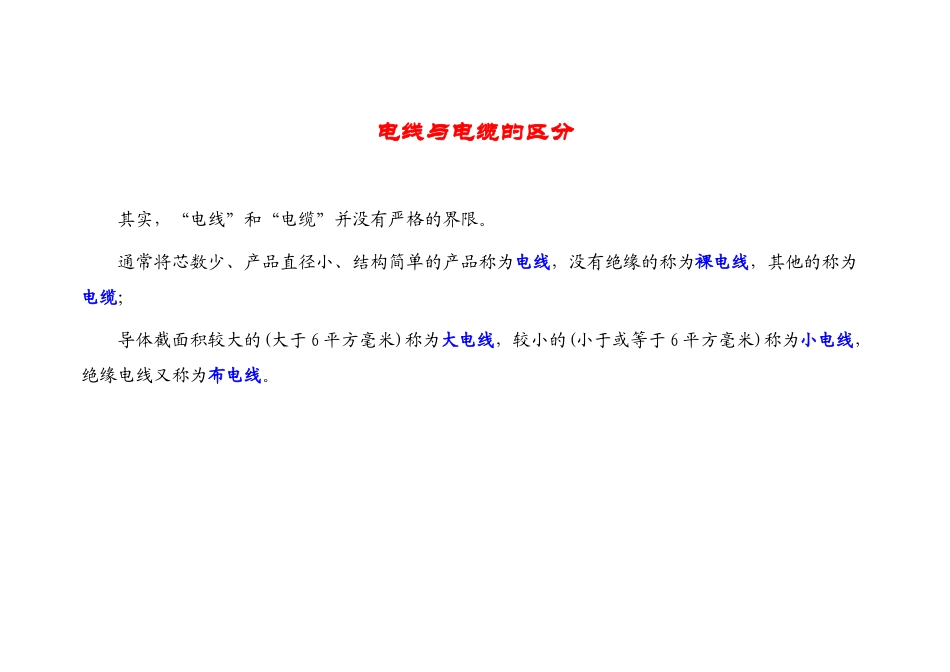

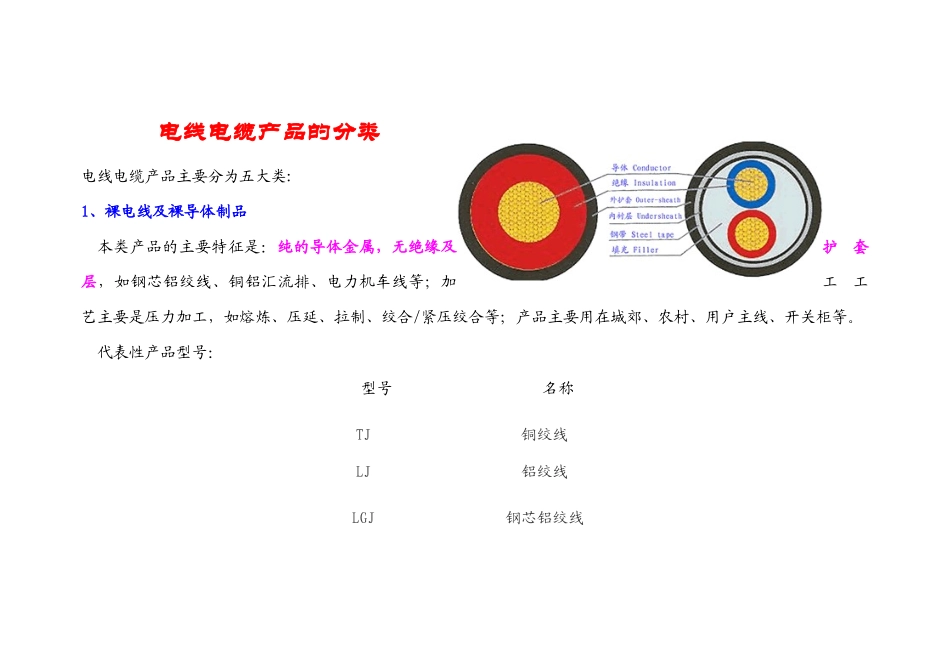

建筑智能化系统中的电线电缆20 15.4电线与电缆的区分其实,“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于 6 平方毫米)称为大电线,较小的(小于或等于 6 平方毫米)称为小电线,绝缘电线又称为布电线。电线电缆产品的分类电线电缆产品主要分为五大类: 1、裸电线及裸导体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。 代表性产品型号:型号名称TJ铜绞线LJ铝绞线LGJ钢芯铝绞线电线电缆产品的分类2、电力电缆 本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至 500kV 及以上)。 代表性产品型号:型 号名 称铜 芯铝 芯VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆VV22VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆电线电缆产品的分类3、电气装备用电线电缆该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在 1kV 及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 (1)供电类代表性产品型号型号名称型号名称BV铜芯聚氯乙烯绝缘电缆(电线)BVR铜芯聚氯乙烯绝缘软电缆(电线)RV铜芯聚氯乙烯绝缘连接软电缆(电线)BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆RVV铜芯 PVC 绝缘 PVC 护套圆形连接软电缆NLVV农用直埋铝芯 PVC 绝缘 PVC 护套电线BLV铝芯聚氯乙烯绝缘电缆(电线)BVW铜芯户外用聚氯乙烯绝缘电线电线电缆产品的分类3、电气装备用电线电缆(2)控制及仪表类代表性产品型号型号名 称 型号名 称 KVV铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆AVP铜芯聚氯乙烯绝缘屏蔽电线KVV22...
