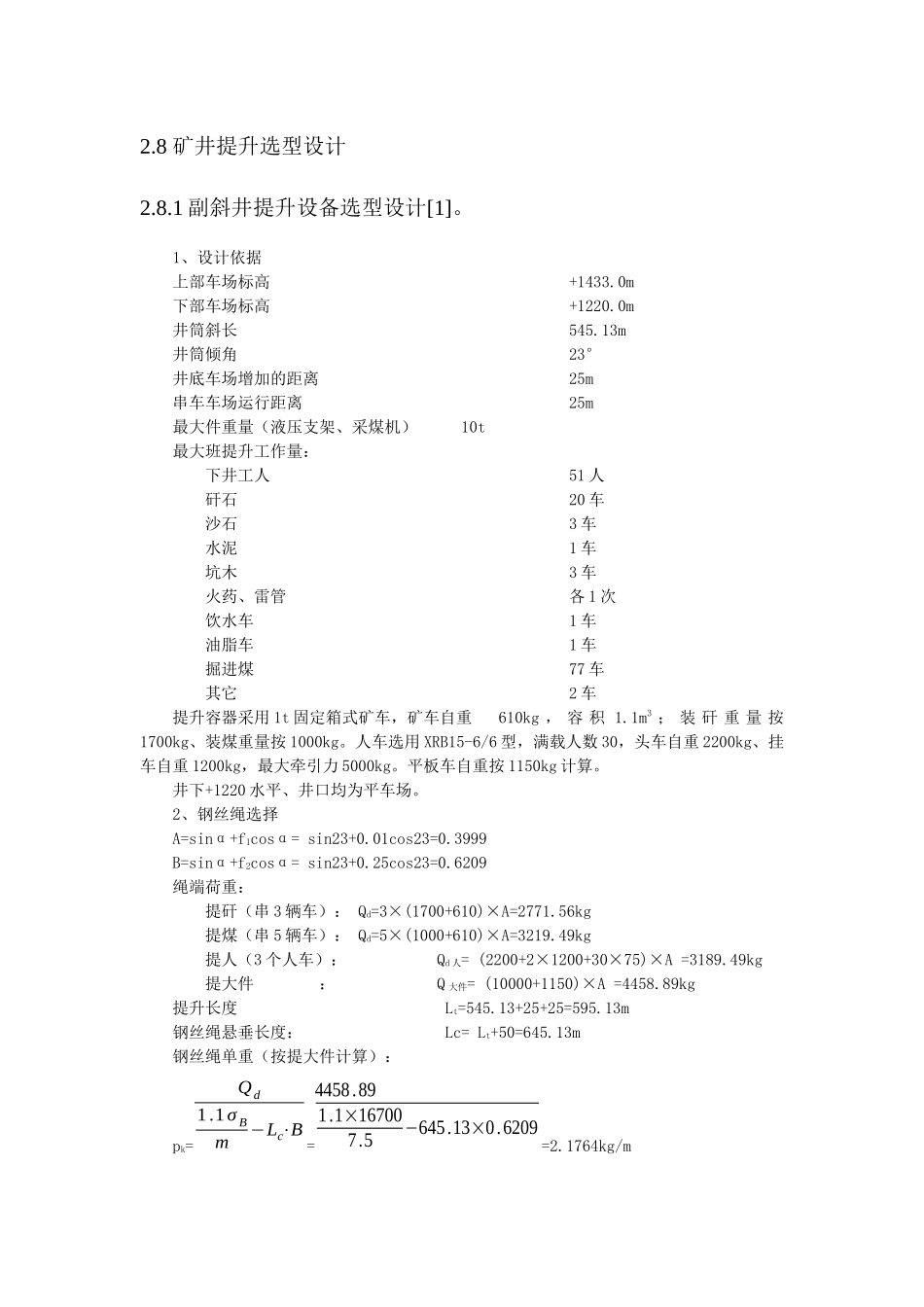

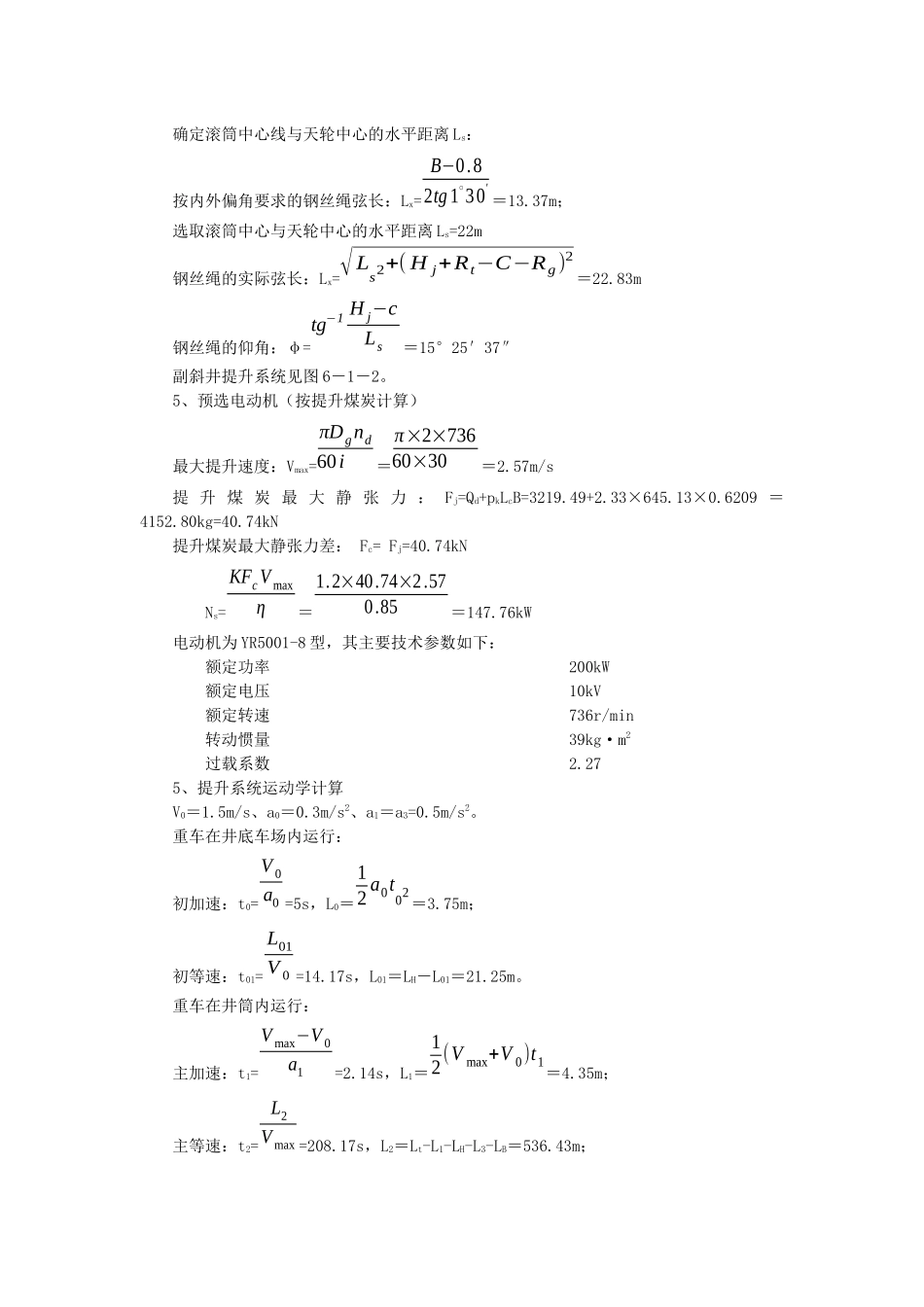

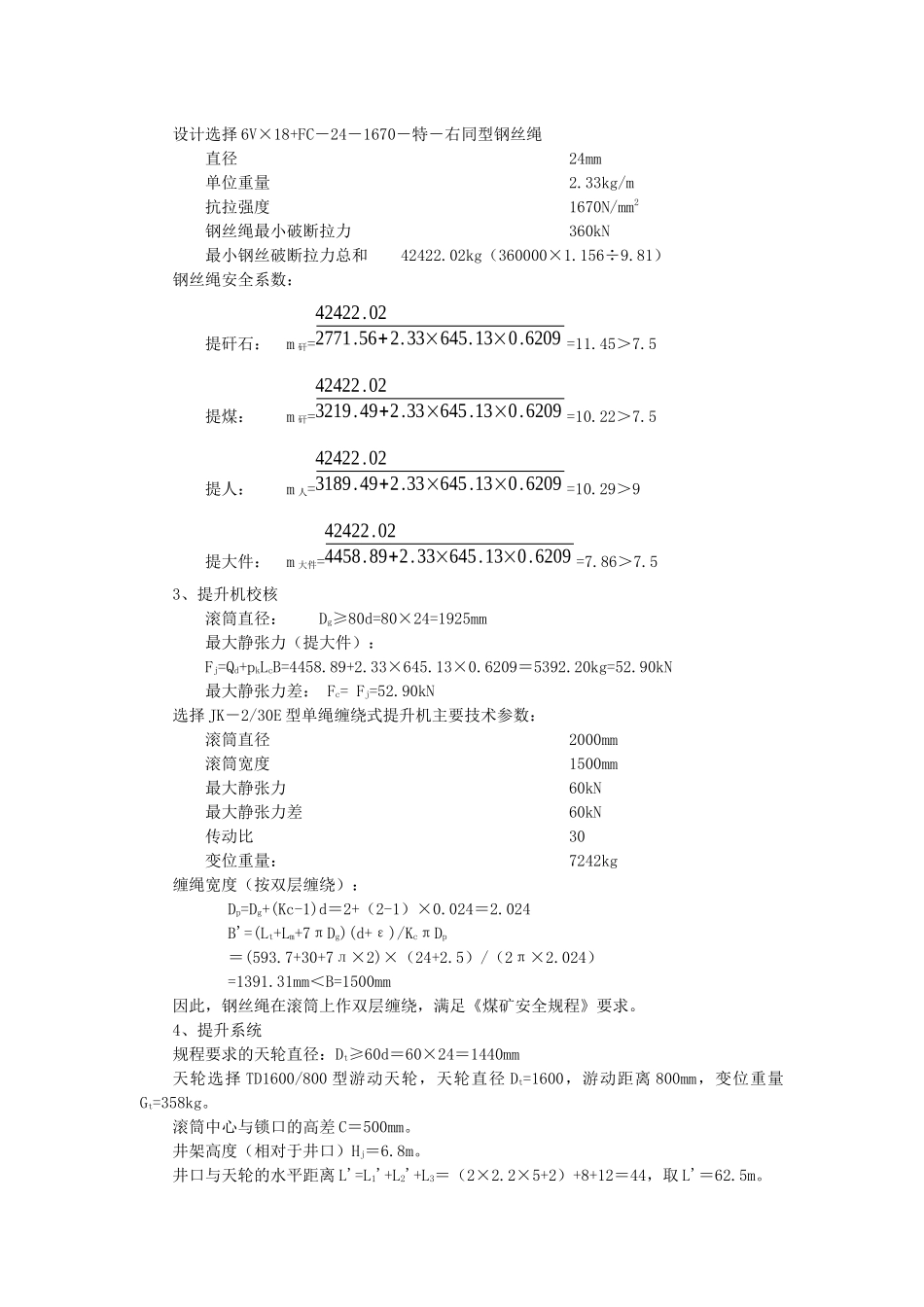

2.8 矿井提升选型设计2.8.1 副斜井提升设备选型设计[1]。1、设计依据上部车场标高+1433.0m下部车场标高+1220.0m井筒斜长545.13m井筒倾角23°井底车场增加的距离25m串车车场运行距离25m最大件重量（液压支架、采煤机）10t最大班提升工作量：下井工人51 人矸石20 车沙石3 车水泥1 车坑木3 车火药、雷管各 1 次饮水车1 车油脂车1 车掘进煤77 车其它2 车提升容器采用 1t 固定箱式矿车，矿车自重610kg ， 容 积 1.1m3 ； 装 矸 重 量 按1700kg、装煤重量按 1000kg。人车选用 XRB15-6/6 型，满载人数 30，头车自重 2200kg、挂车自重 1200kg，最大牵引力 5000kg。平板车自重按 1150kg 计算。井下+1220 水平、井口均为平车场。2、钢丝绳选择A=sinα+f1cosα= sin23+0.01cos23=0.3999B=sinα+f2cosα= sin23+0.25cos23=0.6209绳端荷重： 提矸（串 3 辆车）： Qd=3×(1700+610)×A=2771.56kg提煤（串 5 辆车）： Qd=5×(1000+610)×A=3219.49kg 提人（3 个人车）： Qd 人= (2200+2×1200+30×75)×A =3189.49kg 提大件 ： Q 大件= (10000+1150)×A =4458.89kg提升长度 Lt=545.13+25+25=595.13m钢丝绳悬垂长度： Lc= Lt+50=645.13m钢丝绳单重（按提大件计算）： pk=Qd1.1σ Bm−Lc⋅B=4458.891.1×167007.5−645.13×0.6209=2.1764kg/m设计选择 6V×18+FC－24－1670－特－右同型钢丝绳直径24mm单位重量2.33kg/m抗拉强度1670N/mm2钢丝绳最小破断拉力360kN最小钢丝破断拉力总和 42422.02kg（360000×1.156÷9.81）钢丝绳安全系数：提矸石： m 矸=42422.022771.56+2.33×645.13×0.6209 =11.45＞7.5提煤： m 矸=42422.023219.49+2.33×645.13×0.6209 =10.22＞7.5提人： m 人=42422.023189.49+2.33×645.13×0.6209 =10.29＞9提大件： m 大件=42422.024458.89+2.33×645.13×0.6209 =7.86＞7.53、提升机校核滚筒直径： Dg≥80d=80×24=1925mm最大静张力（提大件）： Fj=Qd+pkLcB=4458.89+2.33×645.13×0.6209＝5392.20kg=52.90kN最大静张力差： Fc= Fj=52.90kN选择 JK－2/30E 型单绳缠绕式提升机主要技术参数：滚筒直径2000mm滚筒宽度1500mm最大静张力60kN最大静张力差60kN传动比30变位重量：7242kg缠绳宽度（按双层缠绕）：Dp=Dg+(Kc-1)d＝2+（2-1）×0.024＝2.024B'=(Lt+Lm+7πDg)(d+ε)/KcπDp＝(593.7+30+7л×2)×（24+2.5）/（2π×2.024）=1391.31mm＜B=1500mm因此，...
