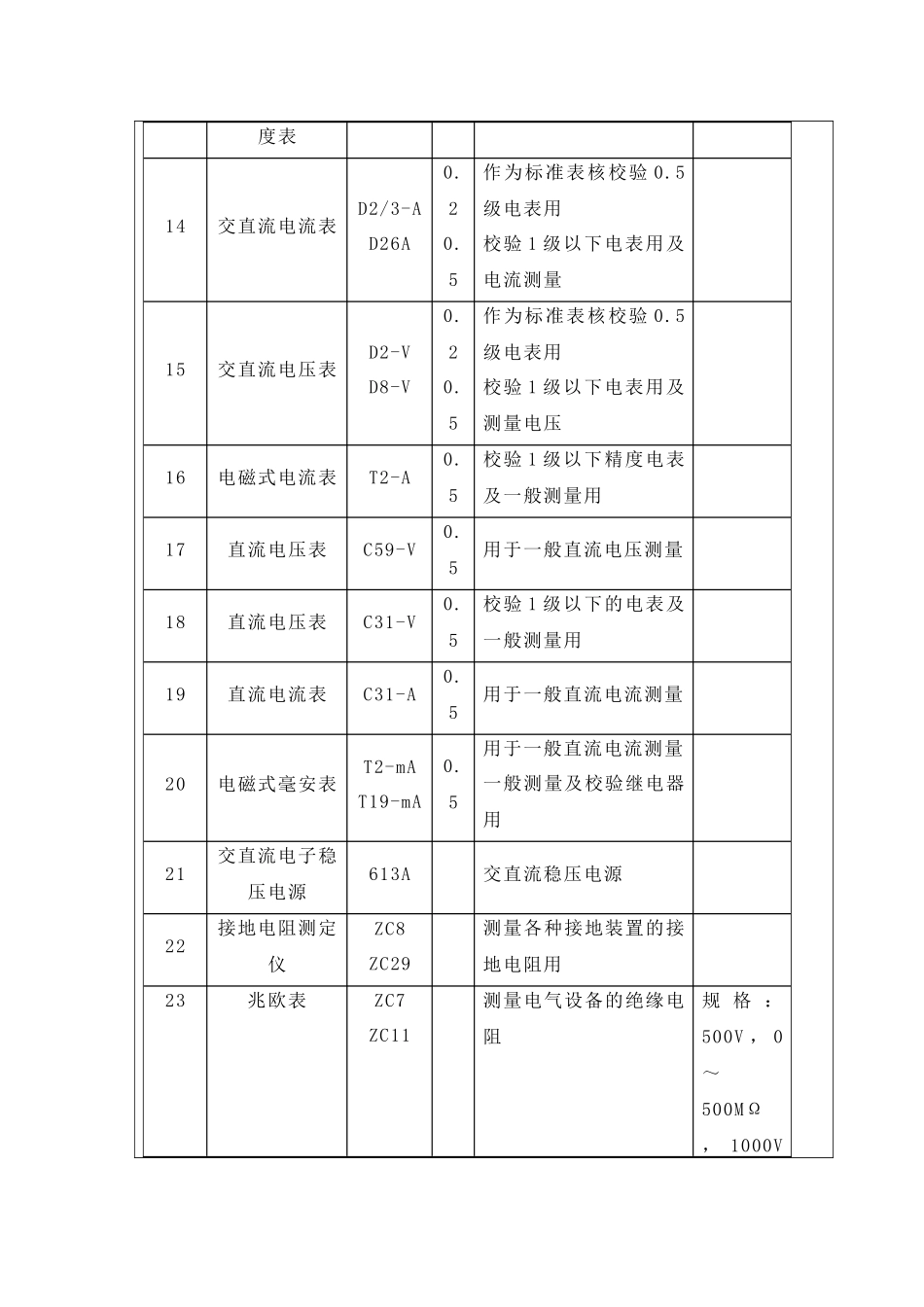

低压电气动力设备试验和试运行1、适用范围本章适用于建筑电气工程的低压电气动力设备试验和试运行。2、编制依据《建筑电气工程施工质量验收规范》（GB50303－2002）。3、施工准备3.1 材料准备（1）设备、仪器仪表、材料进场检验结论应有记录，确认符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定，才能在施工中应用。（2）依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合《建筑电气工程施工质量验收规范》（ GB50303-2002）规定外，尚应提供安装、使用、维修和试验要求等技术文件。（3）进口电气设备、仪器仪表和材料进场验收，除符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。（4）电气设备上计量仪表和电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。（5）因有异议时送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合《建筑电气工程施工质量验收规范》（ GB50303－2002）和相关技术标准规定，才能在施工中应用。3.2 主要机具准备低压电气设备交接试验常用主要仪器设备，见下表。 低压电气设备交接试验常用主要仪器设备 序号名 称型 号级类用 途备注1低压大电流变压器DDC-10/0.5供电流互感器性试验、低压断器器脱扣试验及熔断器特性试验2多量程电流互感器HL-25型HL-26型0.2供 电 流 互 感 器 特 性 试验，检验电表，扩大量和用及检验继电器保护动作电流的测试3仪用电压互感器HJ10 型0.2检验电表扩大量程用4双综双扫示波器ST-22型测 量 电 压 、 电 流 、 频率，相位波形和各种参数等5交直流稳压器613-4作稳压电源用6携带式晶体管参数测试仪JS-7A测量晶体管参数用7数字式频率计PP4测量频率用8钳形交流电流电压表T-3022.5测量交流电流和电压9单相相位表D26～cosØ1.0测量单相交流电压与电流之间的相位角10三相相序表测量三相相序用11携带式直流双臂电桥QJ28测量开关接触电阻、发电机、变压器线圈等直流低电阻12携带式直流单臂电桥QJ23测量 1Ω 以上直流电阻13单相携带式电DB1检验电度表用度表14交直流电流表D2/3-AD26A0.20.5作为标准表核校验 0.5级电表用校验 1 级以下电表用及电流测量15交直流电压表D2-VD8-V0.20.5作为标准表核校验 0.5级电表用校验 1 级以下电表用及测量电压16电磁式电流表T2-A0.5校验 1 级以下精...
