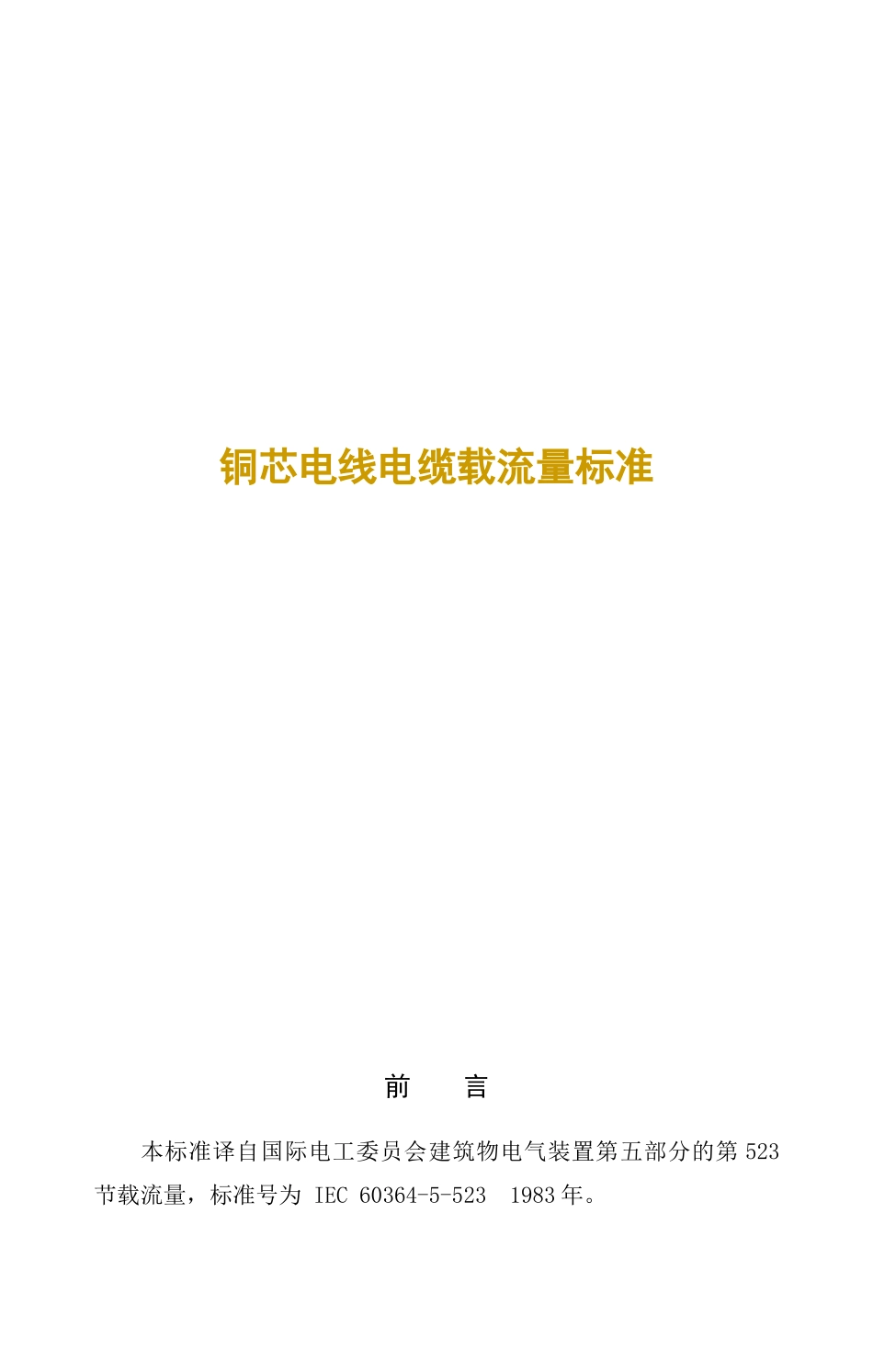

国际铜业协会(中国)全国建筑物电气装置标准化技术委员会铜芯电线电缆载流量标准前 言本标准译自国际电工委员会建筑物电气装置第五部分的第 523节载流量，标准号为 IEC 60364-5-523 1983 年。改革开放以后，公共事业和住宅建设发展迅速，家用电气设备和其它用电设备日渐增多。但不可忽视的是在每年发生的火灾中，电气火灾也呈上升趋势。在短短的几年中，电气火灾比例增长一倍以上，其中相当一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。因此，如何科学的合理的使用电缆电线，准确地选择电缆电线的载流量，合乎规范的进行管理维护，至为关键。由于目前尚无 1000V 以下的电缆电线载流量的国家标准，而此部分电缆电线的使用最为量大面广，有鉴于此，全国建筑物电气装置标准化技术委员会，已提出编制标准计划，上报国家技术监督局，将国际电工委员会 IEC 60364-5-523 标准等同采用为国家标准（我国电缆电线符合 IEC 电缆电线制造标准）。全国建筑物电气装置标准化技术委员会会同国际铜业协会现将IEC 60364-5-523 标准有关铜芯电缆电线载流量的标准先行成文，提供设计、生产、施工安装、质检、运行和管理等各界参考。国际电工委员会已于 95 年开始对 1983 年版载流量标准进行修订，现已进入最后批准阶段。经过对二者的详细比较，有以下这些情况和变化告知读者：1. 适用的电压范围更改为交流 1KV 和直流 1.5KV。2. 删除了铜芯 1.0mm2 和铝芯 1.0mm2、1.5mm2 的电缆电线载流量。3. 载流量基本没有变化，个别变化不超过 7%。4. 电缆电线的品种和温升限值没有变化。5. 增加了土壤热阻率不为 2.5K.m/W 时的修正系数。6. 表中的电缆电线敷设方式原用文字说明的部分改为示图。7. 表 52-E4、E5 中取消无孔托盘的载流量数据。8. 对 523.5 条作了以下修改：(1). 仅仅三相导体有负荷电流且平衡时，4 芯、5 芯电缆可有较大的载流量；(2). 当三相负荷不平衡时，中性线电流引起的温升将被相线电流减少的发热所抵消。在这种情况下，导体截面应按最大相线电流选择；(3). 在中性线有负荷电流，而相线电流不作相应减少时，当中性线谐波电流大于 10%，中性线截面不应小于相线截面。较大的谐波电流校正系数见附录 C。9. 增加并联导体达到负荷电流分配平衡的一些要求。国际铜业协会(中国)全国建筑物电气装置标准化技术委员会1998 年 12 月国际铜业协会是世界上最主要的推广和...
