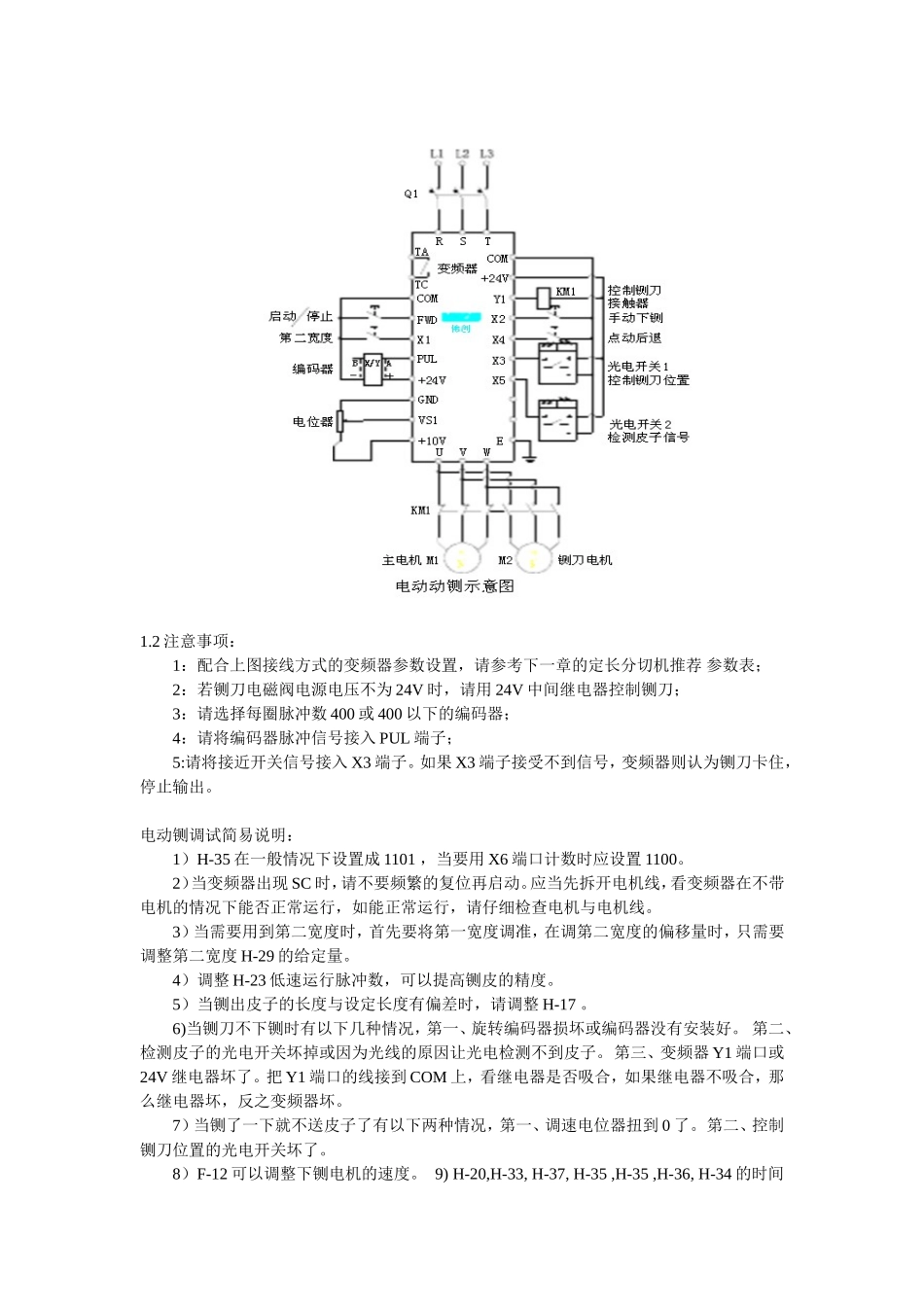

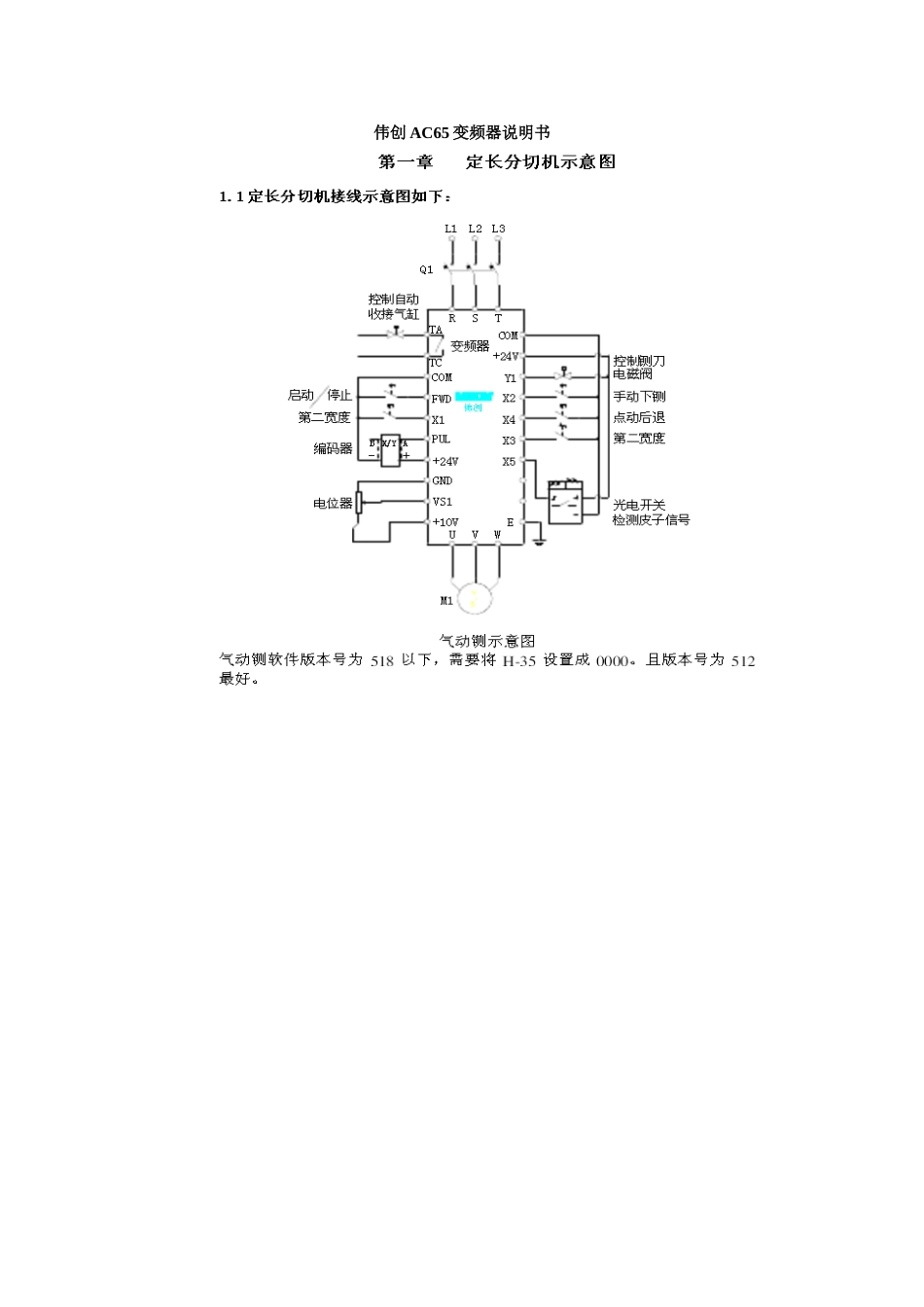

伟创AC65变频器说明书1.2注意事项：1：配合上图接线方式的变频器参数设置，请参考下一章的定长分切机推荐参数表；2：若铡刀电磁阀电源电压不为24V时，请用24V中间继电器控制铡刀；3：请选择每圈脉冲数400或400以下的编码器；4：请将编码器脉冲信号接入PUL端子；5:请将接近开关信号接入X3端子。如果X3端子接受不到信号，变频器则认为铡刀卡住，停止输出。电动铡调试简易说明：1）H-35在一般情况下设置成1101，当要用X6端口计数时应设置1100。2）当变频器出现SC时，请不要频繁的复位再启动。应当先拆开电机线，看变频器在不带电机的情况下能否正常运行，如能正常运行，请仔细检查电机与电机线。3）当需要用到第二宽度时，首先要将第一宽度调准，在调第二宽度的偏移量时，只需要调整第二宽度H-29的给定量。4）调整H-23低速运行脉冲数，可以提高铡皮的精度。5）当铡出皮子的长度与设定长度有偏差时，请调整H-17。6)当铡刀不下铡时有以下几种情况，第一、旋转编码器损坏或编码器没有安装好。第二、检测皮子的光电开关坏掉或因为光线的原因让光电检测不到皮子。第三、变频器Y1端口或24V继电器坏了。把Y1端口的线接到COM上，看继电器是否吸合，如果继电器不吸合，那么继电器坏，反之变频器坏。7）当铡了一下就不送皮子了有以下两种情况，第一、调速电位器扭到0了。第二、控制铡刀位置的光电开关坏了。8）F-12可以调整下铡电机的速度。9)H-20,H-33,H-37,H-35,H-35,H-36,H-34的时间调小可提高工作效率。2、定长分切机推荐参数表（电动）3、定长分切机推荐参数表（气动铡）4、定长分切机功能参数表“●”：表示该参数在变频器运行状态时，可更改；“〇”：表示该参数在变频器运行状态时，不可更改；“×”：表示该参数只能读，不能更改；“–”：表示该参数为“厂家参数”，仅限于厂家设置；“※”：表示该参数与变频器的型号有关；基本参数：外部端子参数专用功能参数监控代码
