电缆敷设、接线作业指导书VIP免费

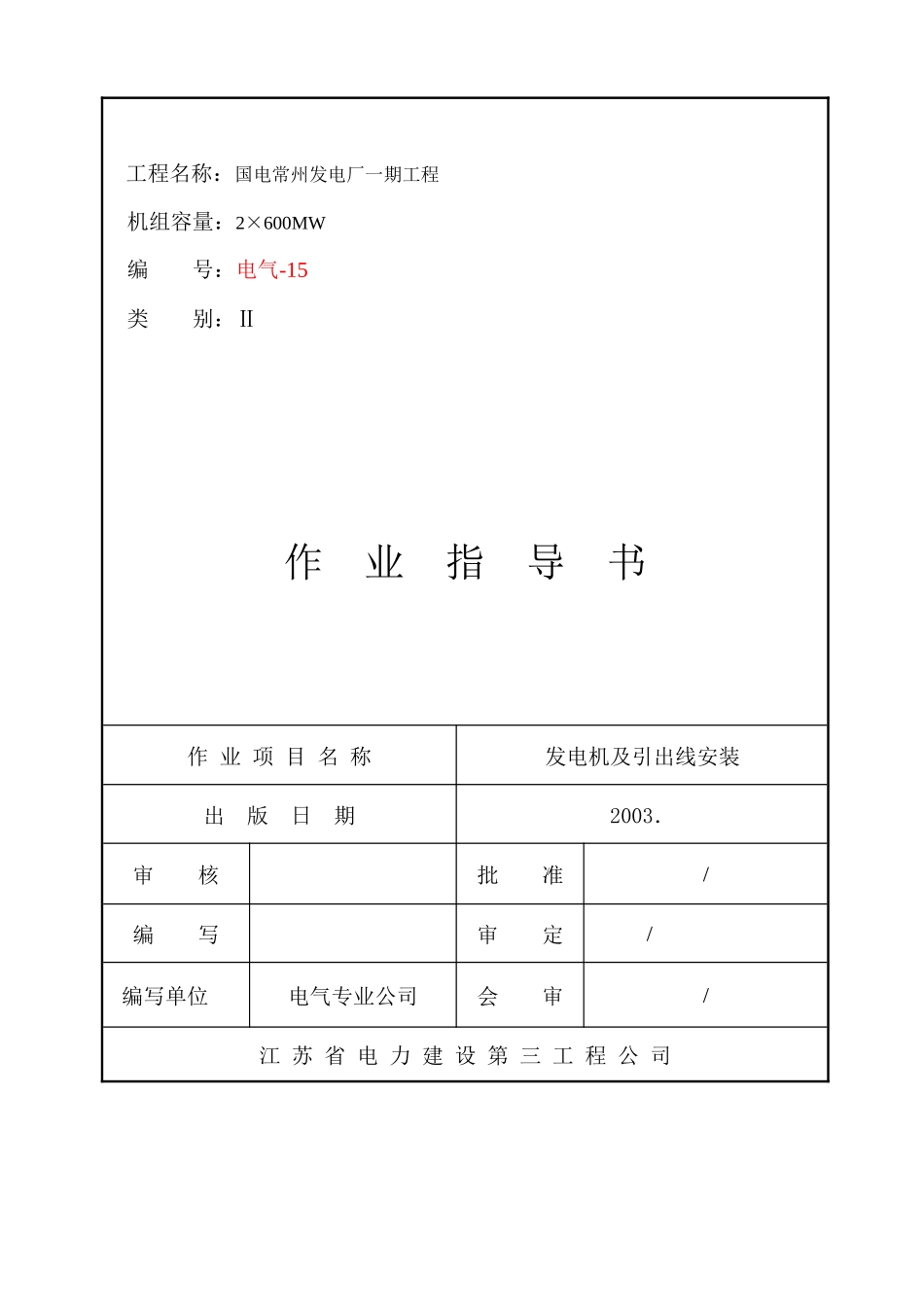

工程名称：国电常州发电厂一期工程 机组容量：2×600MW 编 号：电气-15 类 别：Ⅱ作 业 指 导 书作 业 项 目 名 称发电机及引出线安装出 版 日 期2003．审 核批 准/编 写审 定 / 编写单位电气专业公司会 审/江 苏 省 电 力 建 设 第 三 工 程 公 司作 业 指 导 书第 0 页 共 8 页作 业 指 导 书 名 称作 业 单 位全厂电缆敷设接线电气二班编 写 内 容一．概述二．编制依据三．作业条件四．工器具配备五．劳动力组织六．施工作业程序及计划七．施工技术措施八．工艺质量标准和控制点九．安全措施十．防护措施十一、RCP 表作 业 指 导 书第 1 页 共 4 页一、概述1． 工程概况2． 国电常州发电厂是由国电江苏电力公司投资建设的一个大型火力发电厂。本期工程计划安装 2×600MW 超临界燃煤汽轮发电机组。由华东电力设计院设计，江苏兴源国电常州电厂工程监理部负责工程监理。主要工作量：1）.汽机房电缆敷设、接线2）.锅炉房电缆敷设、接线3) 辅助厂房电缆敷设、接线二、编制依据1． 图纸F271S-D1407 主厂房电缆敷设F271S-D1408 集控楼电缆敷设F271S-D1409 输煤系统电缆敷设F271S-D1410 炉后及电除尘区域电缆敷设F271S-D1414 循环水系统电缆敷设F271S-D1415 全厂电缆防火封堵F271S-D1416 主厂房动力电缆清册F271S-D1417 主厂房控制电缆清册F271S-D1418 输煤系统电缆清册 F271S-D1419 厂区动力电缆清册(一)F271S-D1420 厂区控制电缆清册(一)F271S-D1421 厂区动力电缆清册(二)F271S-D1422 厂区控制电缆清册(二)2. 技术规范引用标准a . SDJ279-90 中华人民共和国能源部《电力建设施工及验收技术规范》。b.《火电施工质量检验及评定标准》电气篇(1998 年版)。c.《电气装置安装工程施工及验收规范》合订版三、 作业条件1．施工图纸齐全。2．安装所需材料、设备到现场。3．工器具配备齐全。 4．现场具备安装条件。 四、工机具配备1． 电缆架 15 付2． 兆欧表 1 只 3．剪刀 1 把 4．锯弓 4 把 5．斜口钳 10 把 作 业 指 导 书第 2 页 共 4 页6．热烘枪 3 把 7．螺丝刀 10 把 8．尖嘴钳 10 把 9．剥线钳 10 把 10．小号牌机 1 台 11．大号牌机 1 台11．大力钳 2 把五.劳动力组织 由电气一、二班负责施工，两名班长，两名组长，主责 10 人，共 25 人。 六．施工作业程序、计划1．作业程序a. 熟悉施工现场...
