某铜冶炼工程贫化电炉除尘设计VIP专享VIP免费

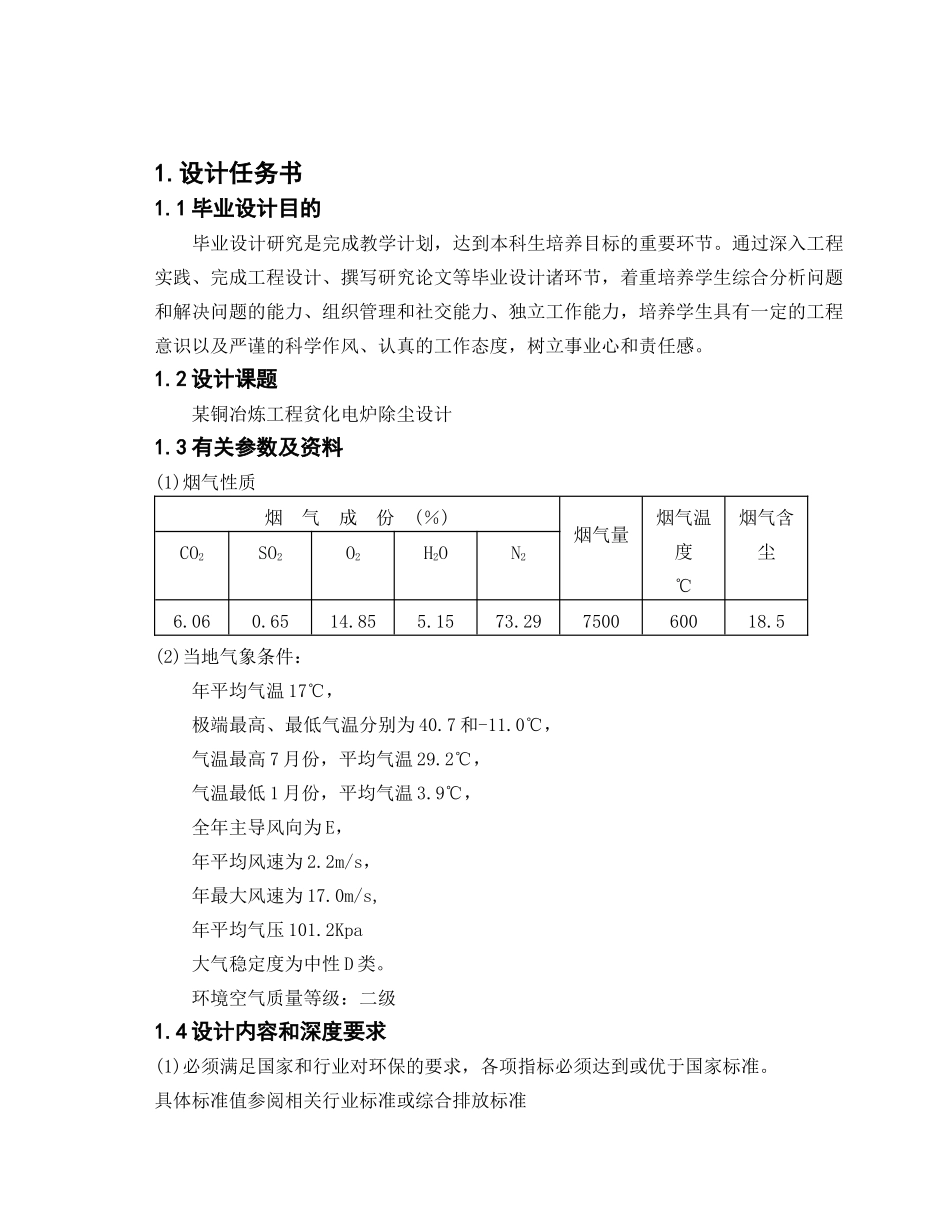

1.设计任务书1.1 毕业设计目的毕业设计研究是完成教学计划，达到本科生培养目标的重要环节。通过深入工程实践、完成工程设计、撰写研究论文等毕业设计诸环节，着重培养学生综合分析问题和解决问题的能力、组织管理和社交能力、独立工作能力，培养学生具有一定的工程意识以及严谨的科学作风、认真的工作态度，树立事业心和责任感。1.2 设计课题某铜冶炼工程贫化电炉除尘设计1.3 有关参数及资料(1)烟气性质烟 气 成 份 (％)烟气量烟气温度℃烟气含尘CO2SO2O2H2ON26.060.6514.855.1573.29750060018.5(2)当地气象条件：年平均气温 17℃，极端最高、最低气温分别为 40.7 和-11.0℃，气温最高 7 月份，平均气温 29.2℃，气温最低 1 月份，平均气温 3.9℃，全年主导风向为 E，年平均风速为 2.2m/s，年最大风速为 17.0m/s,年平均气压 101.2Kpa大气稳定度为中性 D 类。环境空气质量等级：二级1.4 设计内容和深度要求(1)必须满足国家和行业对环保的要求，各项指标必须达到或优于国家标准。具体标准值参阅相关行业标准或综合排放标准(2)设计出切实可行的烟尘净化工艺，确定管道系统断面尺寸、压力损失，选择主要的设备。(3)确定烟囱高度及出口直径。(4)提交设计说明书、计算书各一份。(5)绘制设计图纸一套，包括除尘系统工艺流程图，系统总平面布置图、立面图、主要设备构筑图。1.5 设计原则(1)选用处理工艺成熟，效果好，能保障除尘系统长期运行。(2)投资省，运行费用低，占地面积小，管理方便。(3)除尘装置的负荷适应性强，设备的各部分均应体现技术上的可行性和经济上的合理性，装置要易安装和检修。1.6 设计依据(1) 《锅炉大气污染物排放标准》 GB113271-2001(2)《工业企业设计卫生标准》 GBZ1-20021.7 设计参考资料(1)张殿印 张学义 除尘技术手册 冶金工业出版社 2002 年 2 月(2)李连山 大气污染控制工程 武汉理工大学出版社 2003 年 8 月(3)刘天齐 三废处理工程技术手册废气卷 化学工业出版社 1999 年 5 月(4)陆耀庆 供暖通风设计手册 中国建筑工业出版社 1987 年 12 月(5)陈家庆 环保设备原理与设计 中国石化出版社 2005 年 9 月(6)吴忠标 实用环境工程手册（大气污染控制工程） 化学工业出版社 2001 年 9月2.工程说明书2.1 污染源概况该铜冶炼工程贫化电炉烟气中的主要污染物为颗粒物和 SO2，烟气含尘浓度为 18.5g/m3 ,SO2浓度计算如下: 已知: =101325, =7500×0.65%=48.75,...
