12级化工工艺课程设计任务书-1VIP免费

12级化工工艺课程设计任务书-1_第1页
1/79
12级化工工艺课程设计任务书-1_第2页
2/79
12级化工工艺课程设计任务书-1_第3页
3/79

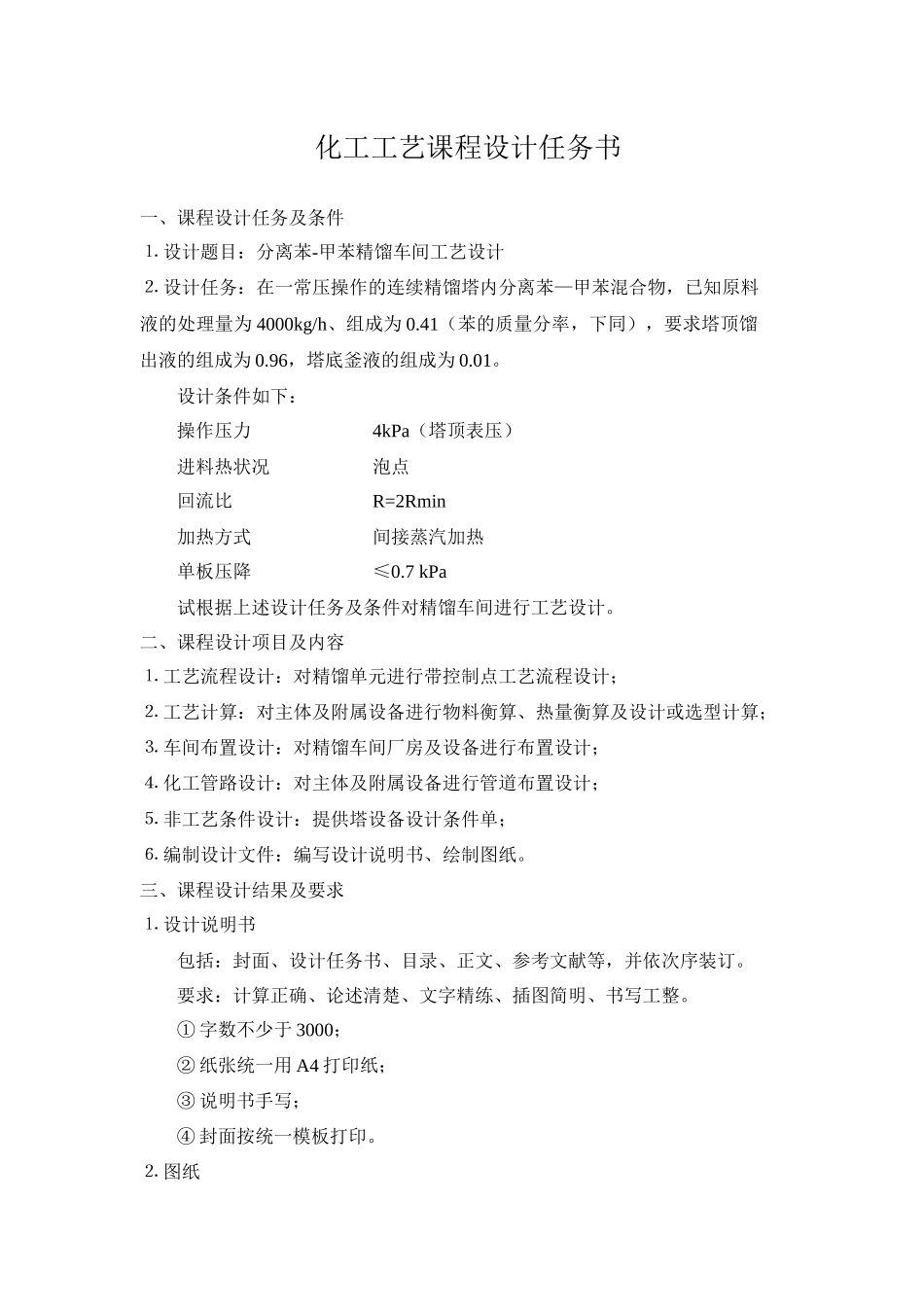

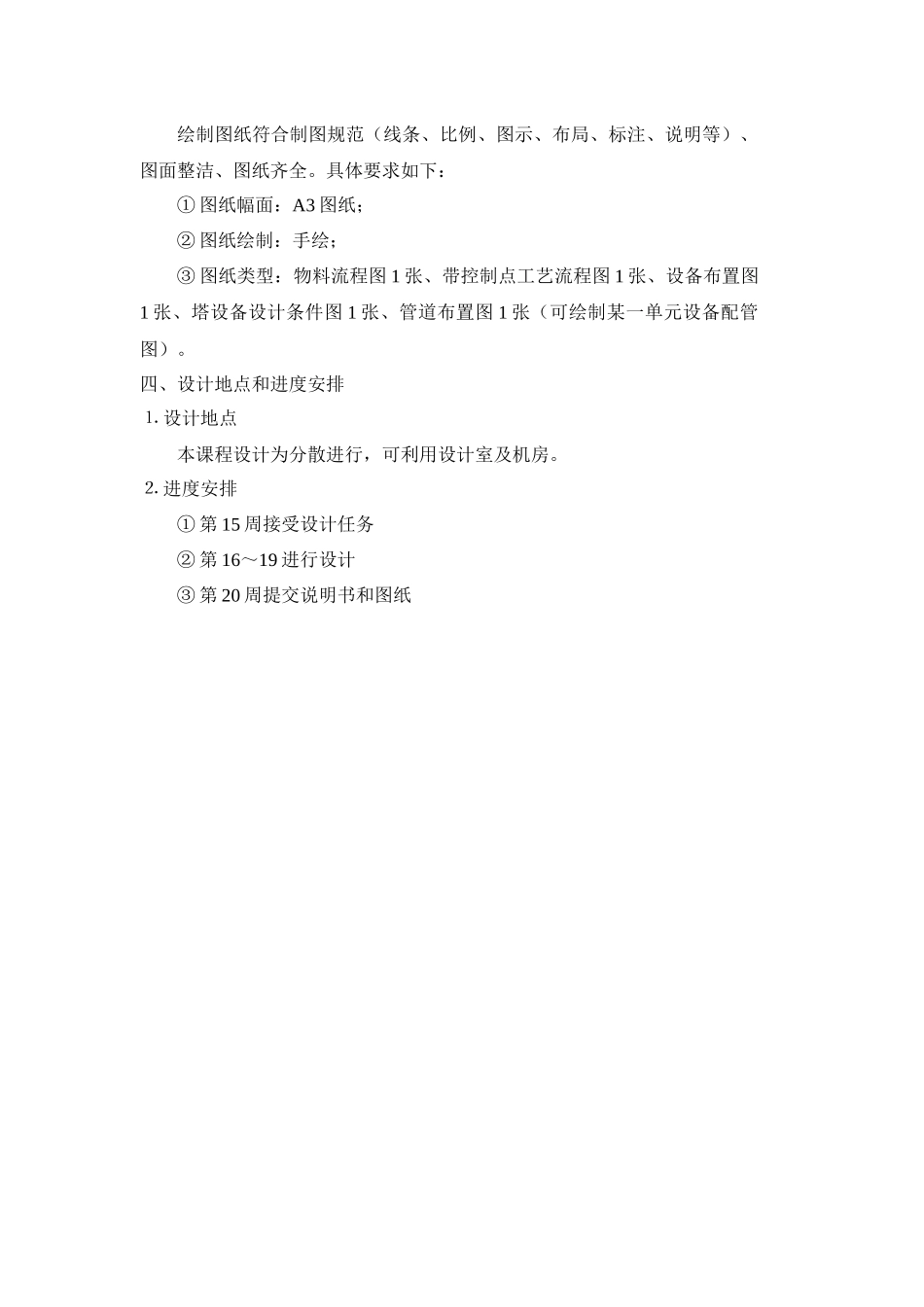

化工工艺课程设计任务书一、课程设计任务及条件 ⒈ 设计题目:分离苯-甲苯精馏车间工艺设计 ⒉ 设计任务:在一常压操作的连续精馏塔内分离苯—甲苯混合物,已知原料液的处理量为 4000kg/h、组成为 0.41(苯的质量分率,下同),要求塔顶馏出液的组成为 0.96,塔底釜液的组成为 0.01。设计条件如下:操作压力 4kPa(塔顶表压)进料热状况 泡点回流比 R=2Rmin加热方式 间接蒸汽加热单板压降 ≤0.7 kPa试根据上述设计任务及条件对精馏车间进行工艺设计。二、课程设计项目及内容 ⒈ 工艺流程设计:对精馏单元进行带控制点工艺流程设计; ⒉ 工艺计算:对主体及附属设备进行物料衡算、热量衡算及设计或选型计算; ⒊ 车间布置设计:对精馏车间厂房及设备进行布置设计; ⒋ 化工管路设计:对主体及附属设备进行管道布置设计;⒌ 非工艺条件设计:提供塔设备设计条件单;⒍ 编制设计文件:编写设计说明书、绘制图纸。三、课程设计结果及要求 ⒈ 设计说明书包括:封面、设计任务书、目录、正文、参考文献等,并依次序装订。要求:计算正确、论述清楚、文字精练、插图简明、书写工整。① 字数不少于 3000;② 纸张统一用 A4 打印纸;③ 说明书手写;④ 封面按统一模板打印。 ⒉ 图纸绘制图纸符合制图规范(线条、比例、图示、布局、标注、说明等)、图面整洁、图纸齐全。具体要求如下:① 图纸幅面:A3 图纸;② 图纸绘制:手绘;③ 图纸类型:物料流程图 1 张、带控制点工艺流程图 1 张、设备布置图1 张、塔设备设计条件图 1 张、管道布置图 1 张(可绘制某一单元设备配管图)。四、设计地点和进度安排 ⒈ 设计地点本课程设计为分散进行,可利用设计室及机房。 ⒉ 进度安排① 第 15 周接受设计任务② 第 16~19 进行设计③ 第 20 周提交说明书和图纸化工工艺课程设计任务书一、课程设计任务及条件 ⒈ 设计题目:分离苯-甲苯精馏车间工艺设计 ⒉ 设计任务:在一常压操作的连续精馏塔内分离苯—甲苯混合物,已知原料液的处理量为 4100kg/h、组成为 0.41(苯的质量分率,下同),要求塔顶馏出液的组成为 0.96,塔底釜液的组成为 0.01。设计条件如下:操作压力 4kPa(塔顶表压)进料热状况 泡点回流比 R=2Rmin加热方式 间接蒸汽加热单板压降 ≤0.7 kPa试根据上述设计任务及条件对精馏车间进行工艺设计。二、课程设计项目及内容 ⒈ 工艺流程设计:对精馏单元进行带控制点工艺流程...
