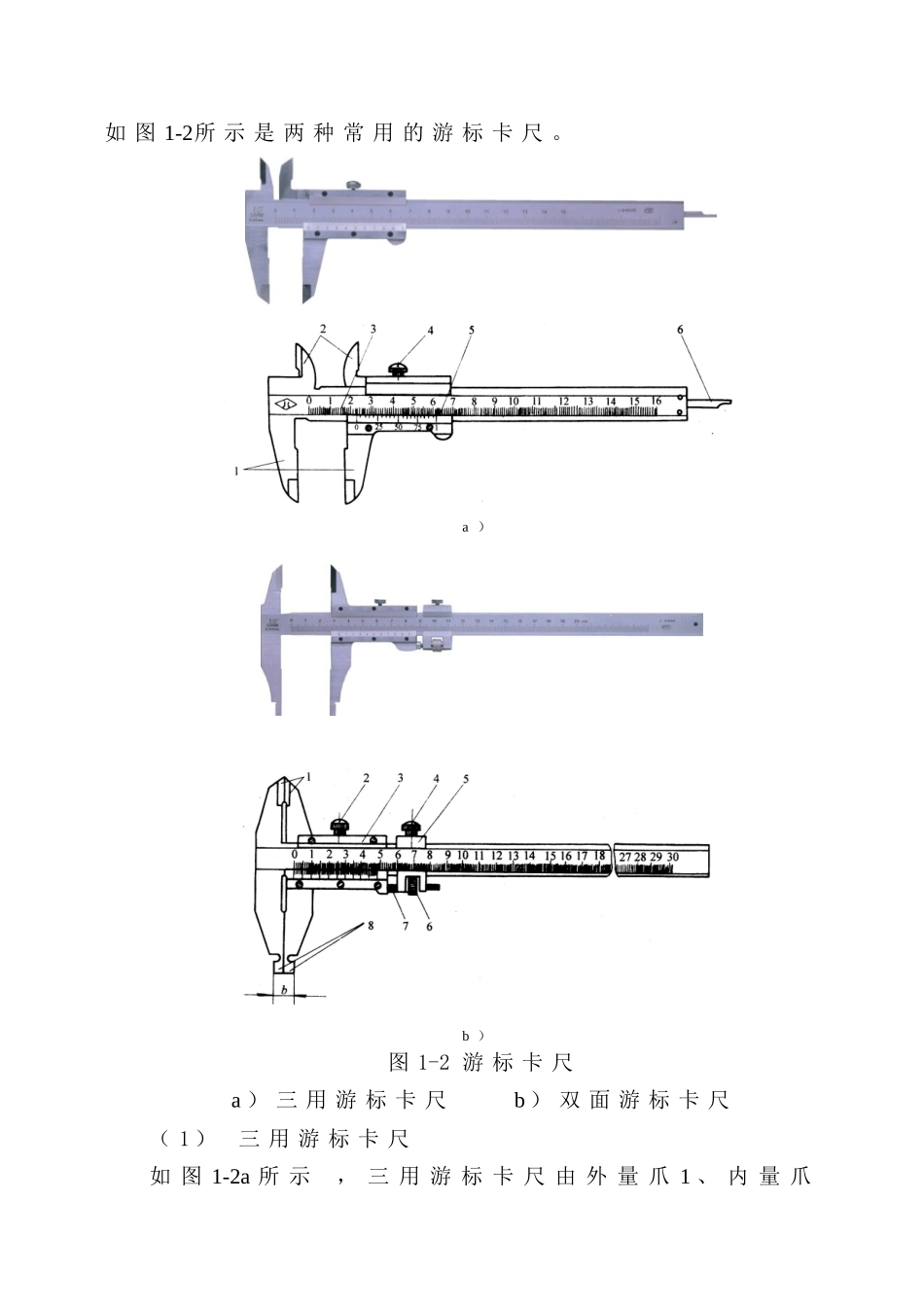

任 务 一 用 游 标 卡 尺 测 量 工 件一 、 任 务 提 出如 图 1-1 所 示 为 一 轴 套 零 件 ， 使 用 游 标 卡 尺 正 确 测 量出 其 各 部 分 尺 寸 。 图1-1 轴 套Ⅰ二 、 任 务 分 析根 据 图 1-1 可 知 ， 需 要 测 量 工 件 的 外 径 Φ50、 Φ30， 孔径 Φ40、 Φ20， 长 度 40 、 15 ， 深 度 8 ， 按 图 样 中 标 注 的 尺寸 精 度 可 选 用 游 标 卡 尺 进 行 测 量 。三 、 相 关 工 艺 知 识1 ． 游 标 卡 尺 的 结 构游 标 卡 尺 是 一 种 中 等 精 度 的 量 具 ， 可 以 直 接 测 量 出工 件 的 外 径 、 孔 径 、 长 度 、 宽 度 、 深 度 和 孔 距 等 尺 寸 。◆ 知识点¤ 游标卡尺的组成¤ 游标卡尺的读数原理、测量范围◆ 技能点¤ 正确使用游标卡尺如 图 1-2所 示 是 两 种 常 用 的 游 标 卡 尺 。a ）b ）图 1-2 游 标 卡 尺a ） 三 用 游 标 卡 尺 b ） 双 面 游 标 卡 尺（ 1 ） 三 用 游 标 卡 尺如 图 1-2a 所 示 ， 三 用 游 标 卡 尺 由 外 量 爪 1 、 内 量 爪2 、 主 尺 3 、 固 定 螺 钉 4 、 副 尺 （ 游 标 ） 5 、 测 深 杆 6 组成 。 旋 松 固 定 游 标 用 螺 钉 4 即 可 移 动 游 标 调 节 内 外 量 爪开 档 大 小 进 行 测 量 。（ 2 ） 双 面 游 标 卡 尺如 图 1-2b 所 示 ， 双 面 游 标 卡 尺 与 三 用 游 标 卡 尺 相 比 ，在 其 游 标 3 上 增 加 了 微 调 装 置 5 ， 松 开 螺 钉 2 和 4 即 可 推 动副 尺 在 主 尺 上 移 动 ， 需 要 微 动 调 节 时 ， 可 将 螺 钉 4 紧 固 ，松 开 螺 钉 2 ， 用 手 指 转 动 微 动 螺 母 6 ， 通 过 小 螺 杆 7 使副 尺 微 动 ， 量 得 尺 寸 后 ， 可 拧 紧 螺 钉 2 使 副 尺 紧 固 。2 ． 游 标 卡 尺 的 刻 线 原 理 和 读 法 方 法常用的游标卡尺按其测量精度，主要有1/20mm（ 0.05 ） 和 1/50mm（ 0.02 ） 两 种 。下 面 只 介 绍 1/50mm（ 0.02 ） 游 标 卡 尺 的 刻 线 原 理...
