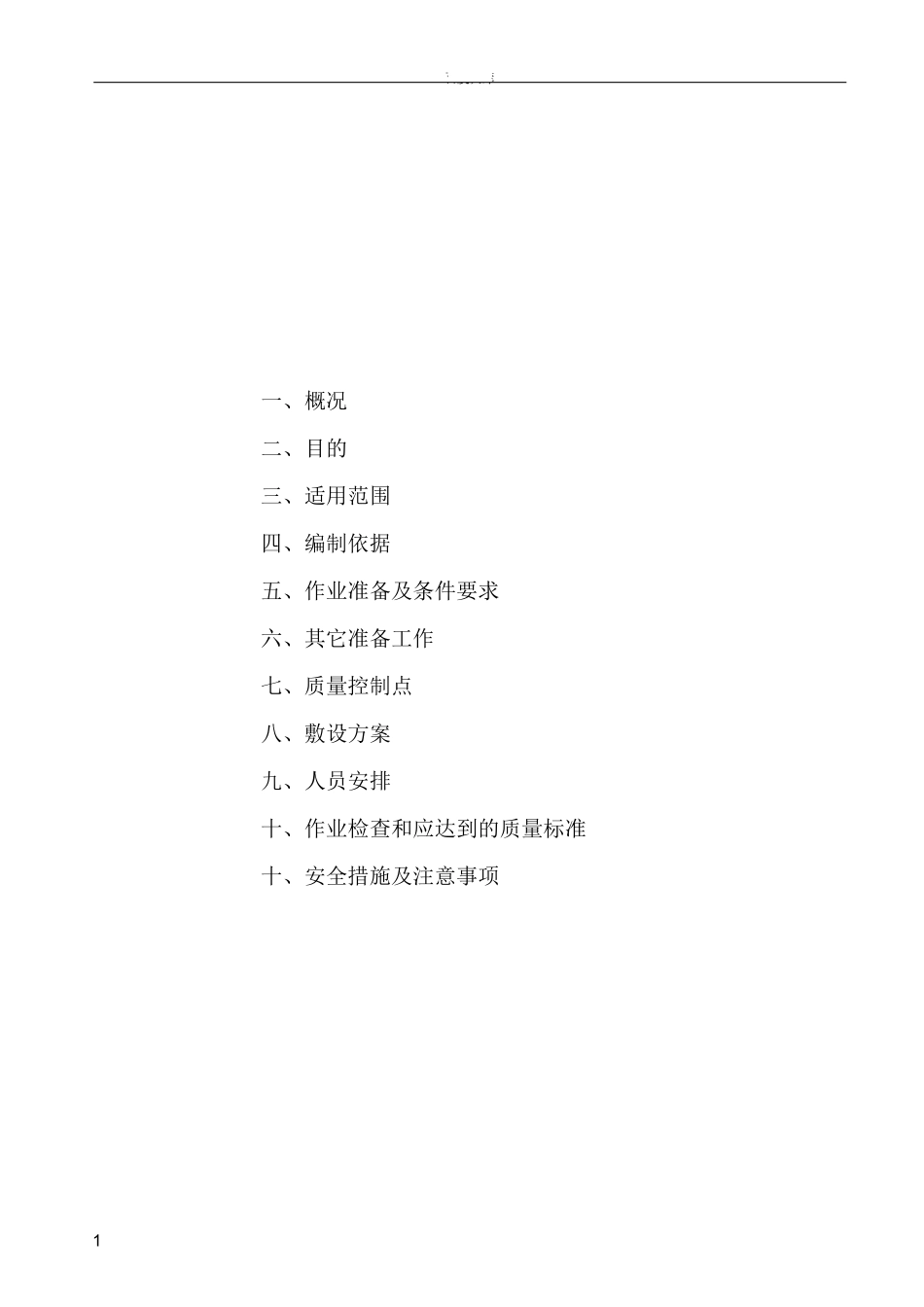

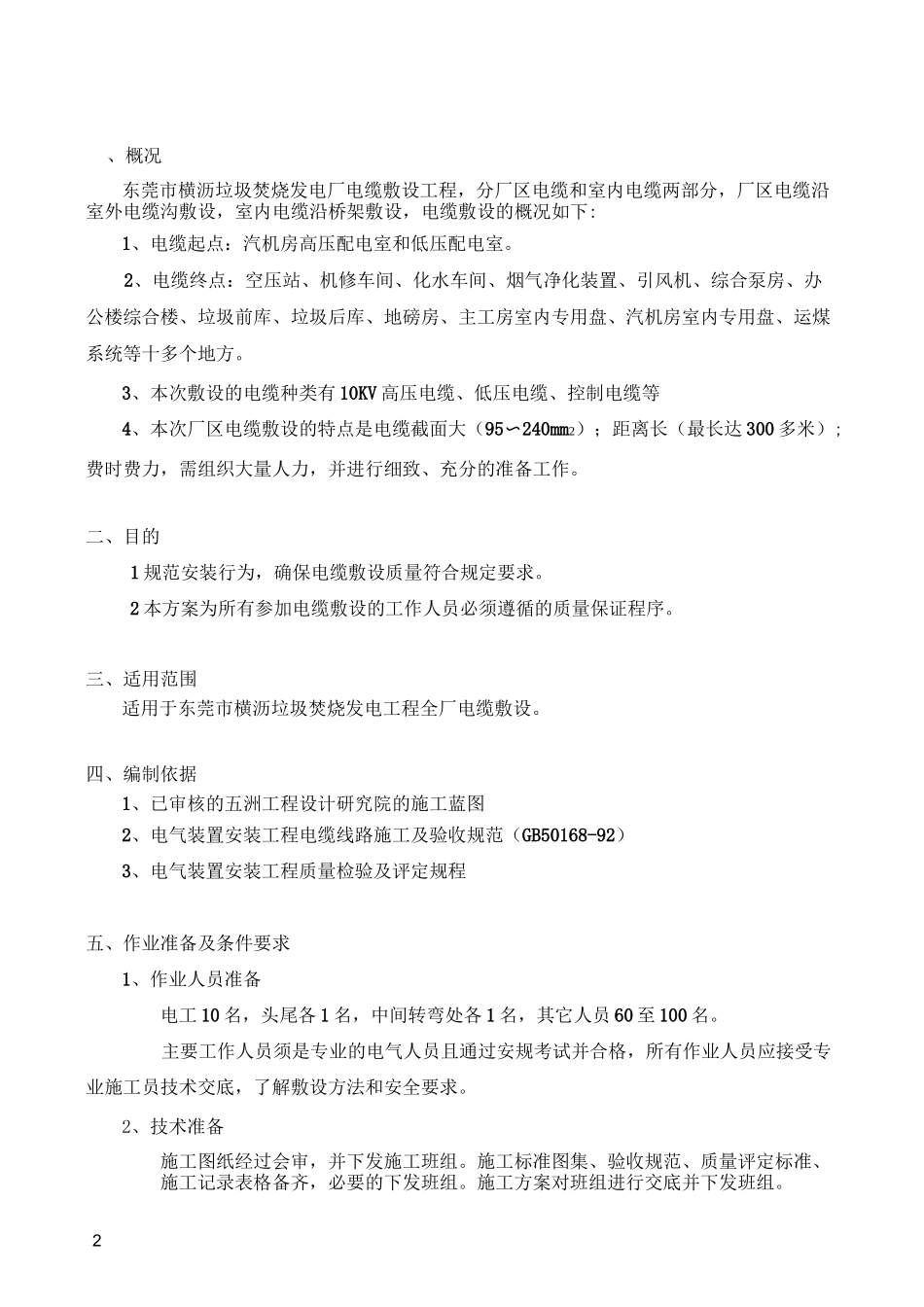

1一、概况二、目的三、适用范围四、编制依据五、作业准备及条件要求六、其它准备工作七、质量控制点八、敷设方案九、人员安排十、作业检查和应达到的质量标准十、安全措施及注意事项2、概况东莞市横沥垃圾焚烧发电厂电缆敷设工程，分厂区电缆和室内电缆两部分，厂区电缆沿室外电缆沟敷设，室内电缆沿桥架敷设，电缆敷设的概况如下:1、电缆起点：汽机房高压配电室和低压配电室。2、电缆终点：空压站、机修车间、化水车间、烟气净化装置、引风机、综合泵房、办公楼综合楼、垃圾前库、垃圾后库、地磅房、主工房室内专用盘、汽机房室内专用盘、运煤系统等十多个地方。3、本次敷设的电缆种类有 10KV 高压电缆、低压电缆、控制电缆等4、本次厂区电缆敷设的特点是电缆截面大（95〜240mm2）；距离长（最长达 300 多米）;费时费力，需组织大量人力，并进行细致、充分的准备工作。二、目的1 规范安装行为，确保电缆敷设质量符合规定要求。2 本方案为所有参加电缆敷设的工作人员必须遵循的质量保证程序。三、适用范围适用于东莞市横沥垃圾焚烧发电工程全厂电缆敷设。四、编制依据1、已审核的五洲工程设计研究院的施工蓝图2、电气装置安装工程电缆线路施工及验收规范（GB50168-92）3、电气装置安装工程质量检验及评定规程五、作业准备及条件要求1、作业人员准备电工 10 名，头尾各 1 名，中间转弯处各 1 名，其它人员 60 至 100 名。主要工作人员须是专业的电气人员且通过安规考试并合格，所有作业人员应接受专业施工员技术交底，了解敷设方法和安全要求。2、技术准备施工图纸经过会审，并下发施工班组。施工标准图集、验收规范、质量评定标准、施工记录表格备齐，必要的下发班组。施工方案对班组进行交底并下发班组。3对照图纸了解需要敷设的每条电缆型号、规格、路线、起止点，做到心中有数；施工前对电缆进行详细检查：规格、型号、截面、电压等级、绝缘情况，需符合设计要求，外观无扭曲、坏损等现象。3、土建需具备的条件：道路应畅通，以便电缆盘的运输；电缆沟清除积水和杂物，以便作业人员站位；电缆沟排水设施完备，雨天能及时排除积水；电缆敷设后沟壁抹面工作和其它土建工作无法完成，因此电缆敷设前电缆沟应交安;为保护电缆，沟盖板应提前准备好，以便电缆敷设完后及时封闭；电缆起点和终点的配电柜与用电设备已安装完毕。4、天气条件下雨天不宜放电缆，因此电缆敷设前 1—2 天注意收看天气预报。六、其它准备工作1、电缆敷设前...
