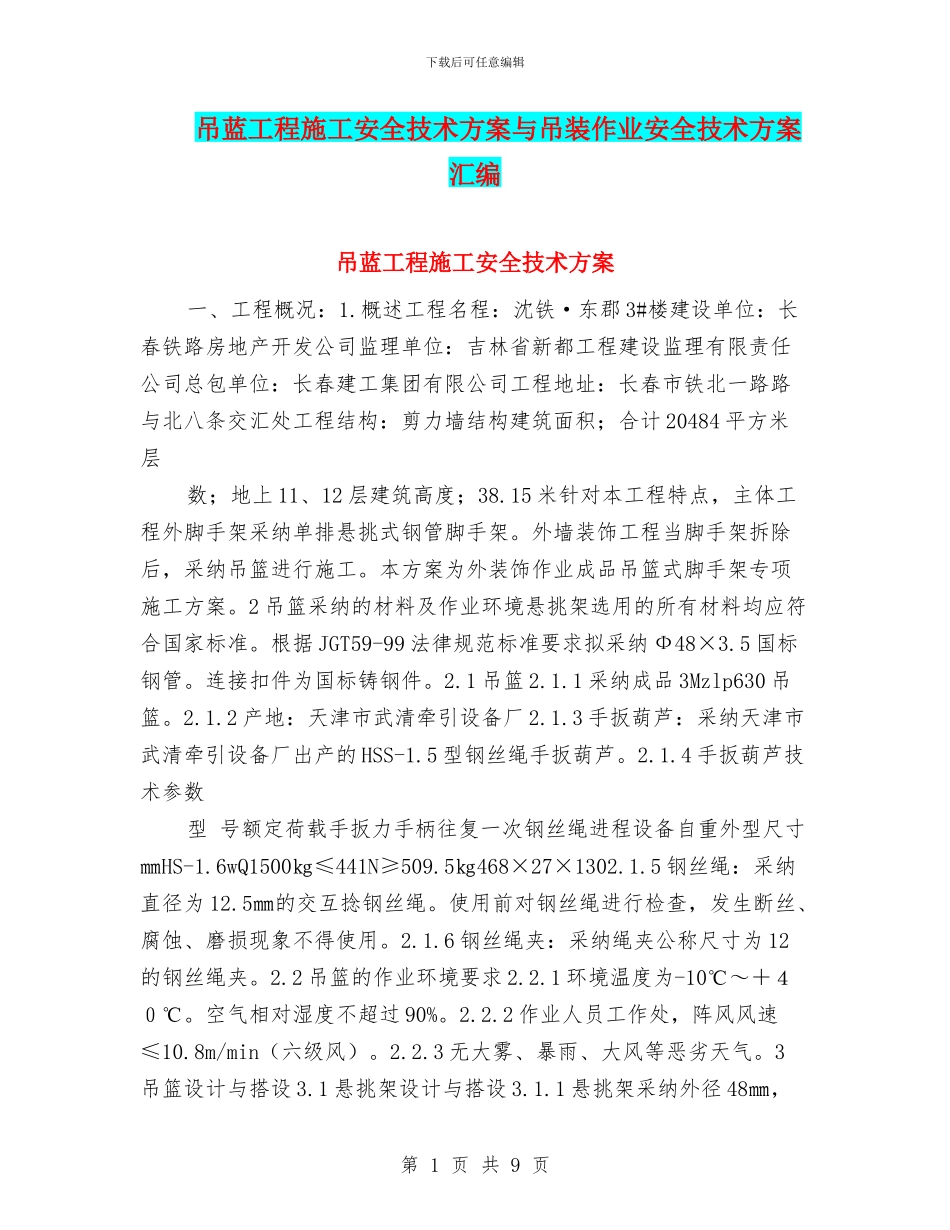

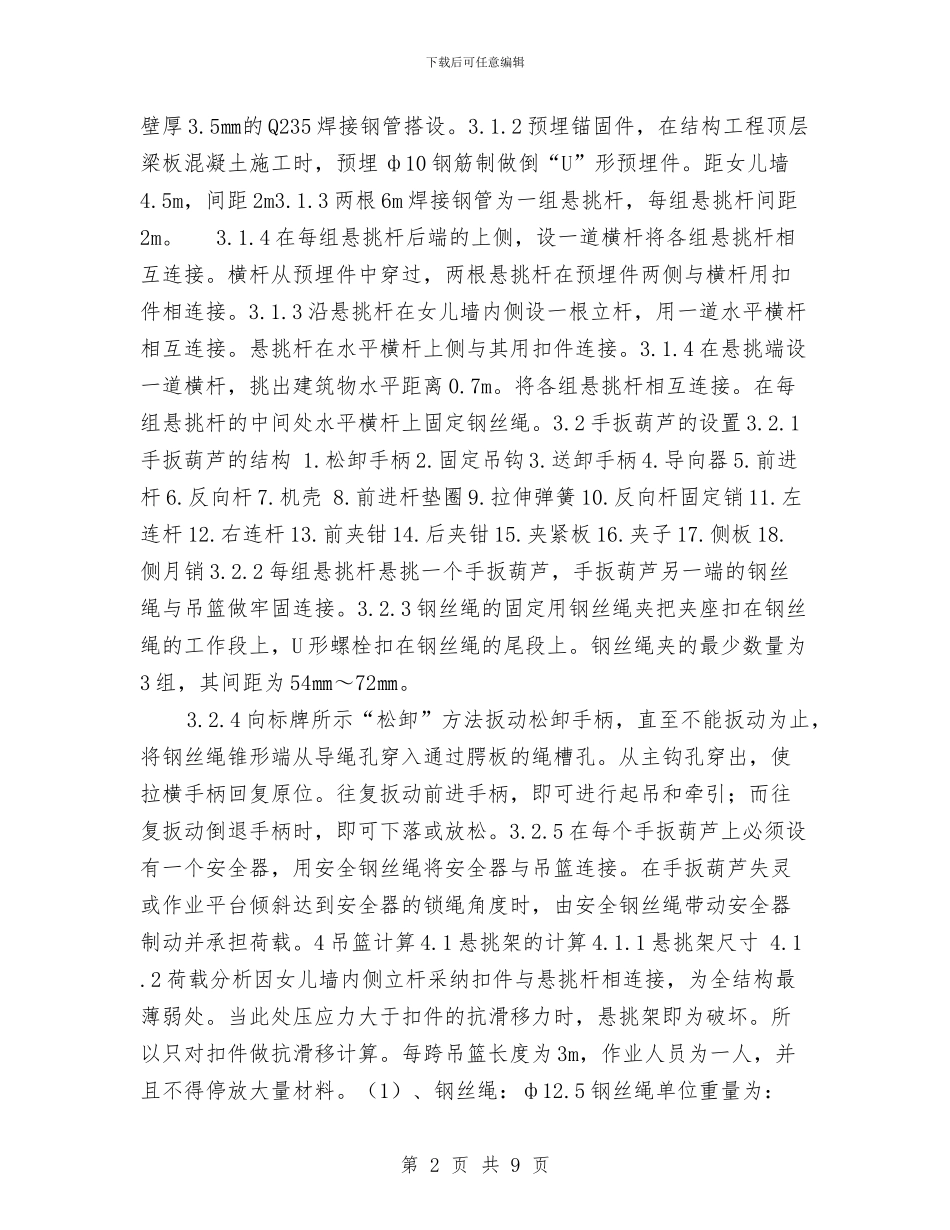

下载后可任意编辑吊蓝工程施工安全技术方案与吊装作业安全技术方案汇编吊蓝工程施工安全技术方案一、工程概况：1.概述工程名程：沈铁·东郡 3#楼建设单位：长春铁路房地产开发公司监理单位：吉林省新都工程建设监理有限责任公司总包单位：长春建工集团有限公司工程地址：长春市铁北一路路与北八条交汇处工程结构：剪力墙结构建筑面积；合计 20484 平方米层数；地上 11、12 层建筑高度；38.15 米针对本工程特点，主体工程外脚手架采纳单排悬挑式钢管脚手架。外墙装饰工程当脚手架拆除后，采纳吊篮进行施工。本方案为外装饰作业成品吊篮式脚手架专项施工方案。2 吊篮采纳的材料及作业环境悬挑架选用的所有材料均应符合国家标准。根据 JGT59-99 法律规范标准要求拟采纳 Ф48×3.5 国标钢管。连接扣件为国标铸钢件。2.1 吊篮 2.1.1 采纳成品 3Mzlp630 吊篮。2.1.2 产地：天津市武清牵引设备厂 2.1.3 手扳葫芦：采纳天津市武清牵引设备厂出产的 HSS-1.5 型钢丝绳手扳葫芦。2.1.4 手扳葫芦技术参数型 号额定荷载手扳力手柄往复一次钢丝绳进程设备自重外型尺寸㎜HS-1.6wQ1500㎏≤441N≥509.5㎏468×27×1302.1.5 钢丝绳：采纳直径为 12.5㎜的交互捻钢丝绳。使用前对钢丝绳进行检查，发生断丝、腐蚀、磨损现象不得使用。2.1.6 钢丝绳夹：采纳绳夹公称尺寸为 12的钢丝绳夹。2.2 吊篮的作业环境要求 2.2.1 环境温度为-10℃～＋４０℃。空气相对湿度不超过 90%。2.2.2 作业人员工作处，阵风风速≤10.8m/min（六级风）。2.2.3 无大雾、暴雨、大风等恶劣天气。3吊篮设计与搭设 3.1 悬挑架设计与搭设 3.1.1 悬挑架采纳外径 48㎜，第 1 页 共 9 页下载后可任意编辑壁厚 3.5㎜的 Q235 焊接钢管搭设。3.1.2 预埋锚固件，在结构工程顶层梁板混凝土施工时，预埋 ф10 钢筋制做倒“U”形预埋件。距女儿墙4.5m，间距 2m3.1.3 两根 6m 焊接钢管为一组悬挑杆，每组悬挑杆间距2m。 3.1.4 在每组悬挑杆后端的上侧，设一道横杆将各组悬挑杆相互连接。横杆从预埋件中穿过，两根悬挑杆在预埋件两侧与横杆用扣件相连接。3.1.3 沿悬挑杆在女儿墙内侧设一根立杆，用一道水平横杆相互连接。悬挑杆在水平横杆上侧与其用扣件连接。3.1.4 在悬挑端设一道横杆，挑出建筑物水平距离 0.7m。将各组悬挑杆相互连接。在每组悬挑杆的中间处水平横杆上固定钢丝绳。3.2 手扳葫芦的设置 3.2.1手扳葫芦的结构 1.松卸手柄 2.固定吊...
