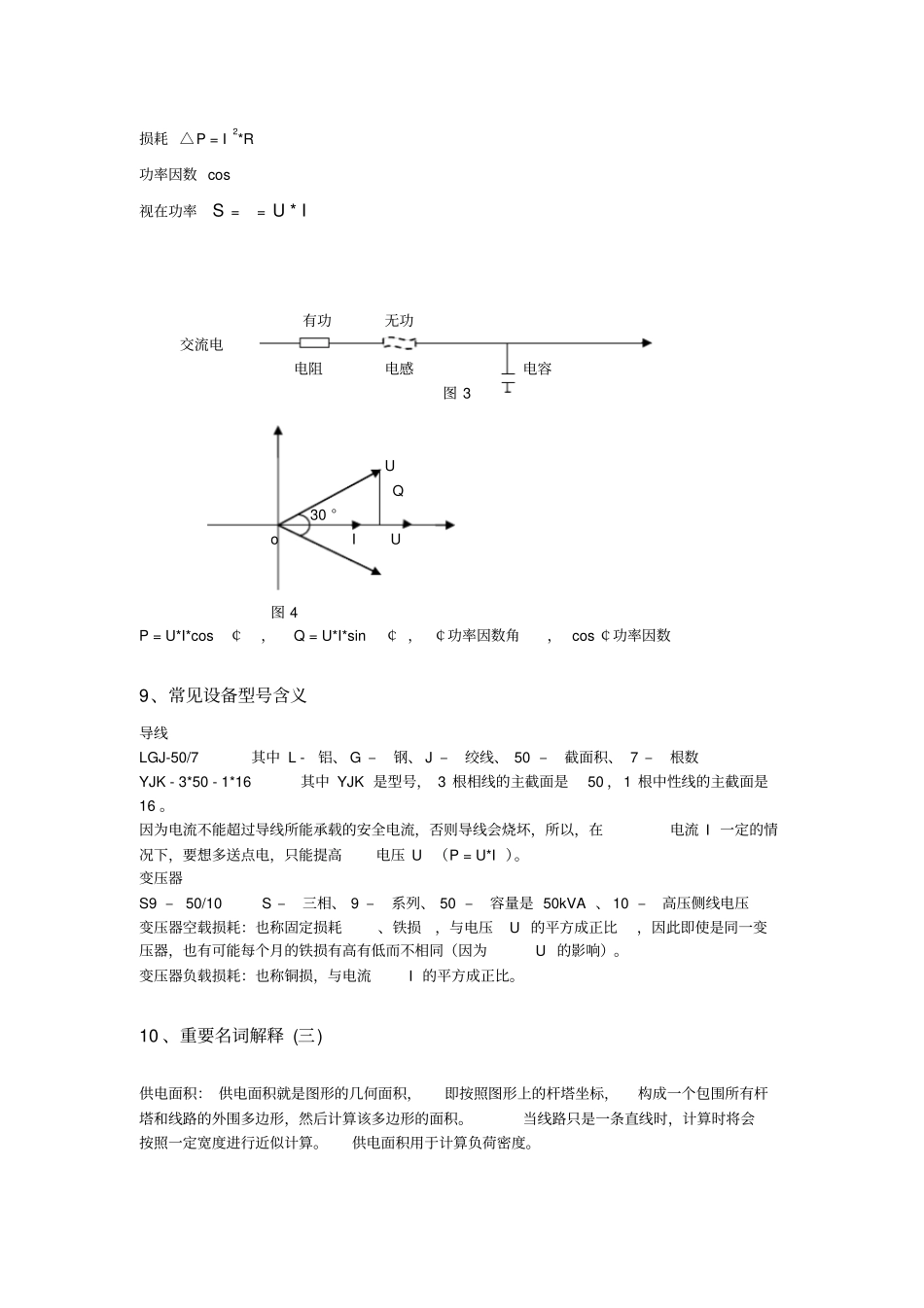

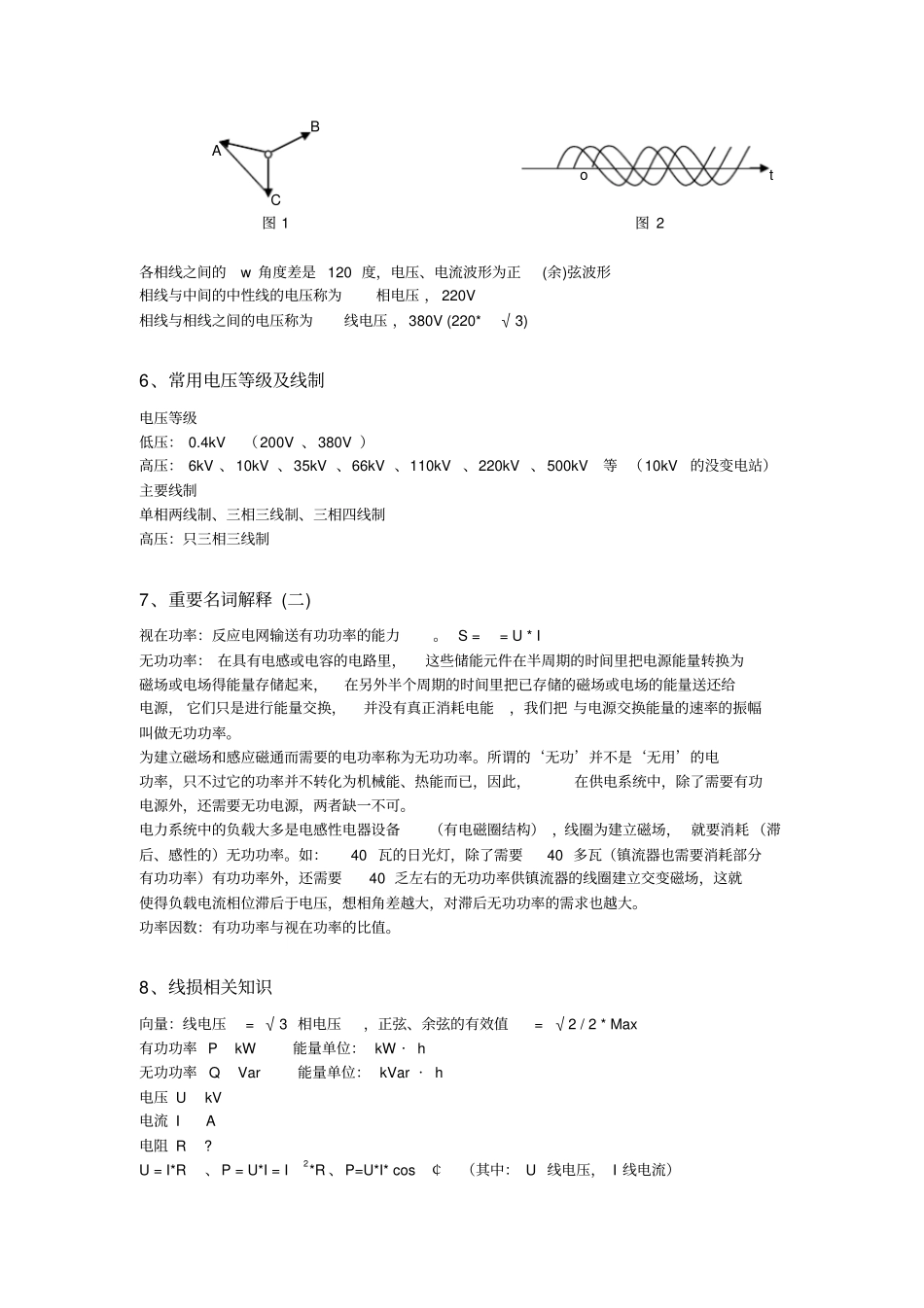

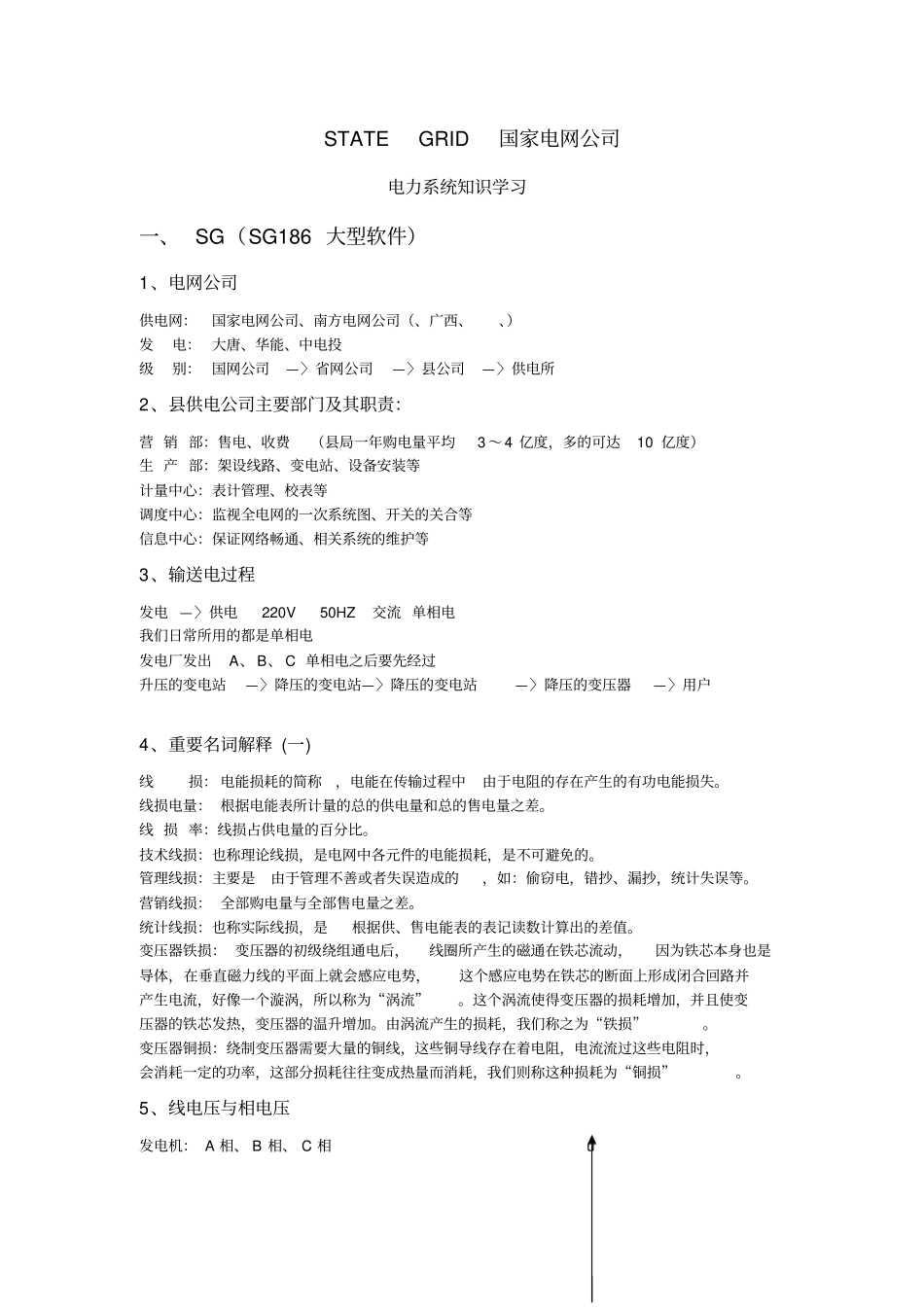

STATE GRID 国家电网公司电力系统知识学习一、 SG（SG186 大型软件）1、电网公司供电网：国家电网公司、南方电网公司（、广西、、）发电： 大唐、华能、中电投级别： 国网公司—〉省网公司—〉县公司—〉供电所2、县供电公司主要部门及其职责：营 销 部：售电、收费（县局一年购电量平均3 ～4 亿度，多的可达10 亿度）生 产 部：架设线路、变电站、设备安装等计量中心：表计管理、校表等调度中心：监视全电网的一次系统图、开关的关合等信息中心：保证网络畅通、相关系统的维护等3、输送电过程发电 —〉供电220V 50HZ 交流 单相电我们日常所用的都是单相电发电厂发出A、 B、 C 单相电之后要先经过升压的变电站—〉降压的变电站—〉降压的变电站—〉降压的变压器—〉用户4、重要名词解释 (一) 线损： 电能损耗的简称，电能在传输过程中由于电阻的存在产生的有功电能损失。线损电量： 根据电能表所计量的总的供电量和总的售电量之差。线 损 率：线损占供电量的百分比。技术线损：也称理论线损，是电网中各元件的电能损耗，是不可避免的。管理线损：主要是由于管理不善或者失误造成的，如：偷窃电，错抄、漏抄，统计失误等。营销线损： 全部购电量与全部售电量之差。统计线损：也称实际线损，是根据供、售电能表的表记读数计算出的差值。变压器铁损： 变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直磁力线的平面上就会感应电势，这个感应电势在铁芯的断面上形成闭合回路并产生电流，好像一个漩涡，所以称为“涡流”。这个涡流使得变压器的损耗增加，并且使变压器的铁芯发热，变压器的温升增加。由涡流产生的损耗，我们称之为“铁损”。变压器铜损：绕制变压器需要大量的铜线，这些铜导线存在着电阻，电流流过这些电阻时，会消耗一定的功率，这部分损耗往往变成热量而消耗，我们则称这种损耗为“铜损”。5、线电压与相电压发电机： A 相、 B 相、 C 相u B A o t C 图 1 图 2 各相线之间的w 角度差是 120 度，电压、电流波形为正(余)弦波形相线与中间的中性线的电压称为相电压 ， 220V 相线与相线之间的电压称为线电压 ，380V (220*√3) 6、常用电压等级及线制电压等级低压： 0.4kV （200V 、380V ）高压： 6kV 、10kV 、35kV 、66kV 、110kV、220kV 、500kV等 （10kV的没变电站）主要线制单相两线制、三相三线制、三相四线制高压：只三相三线制7...
