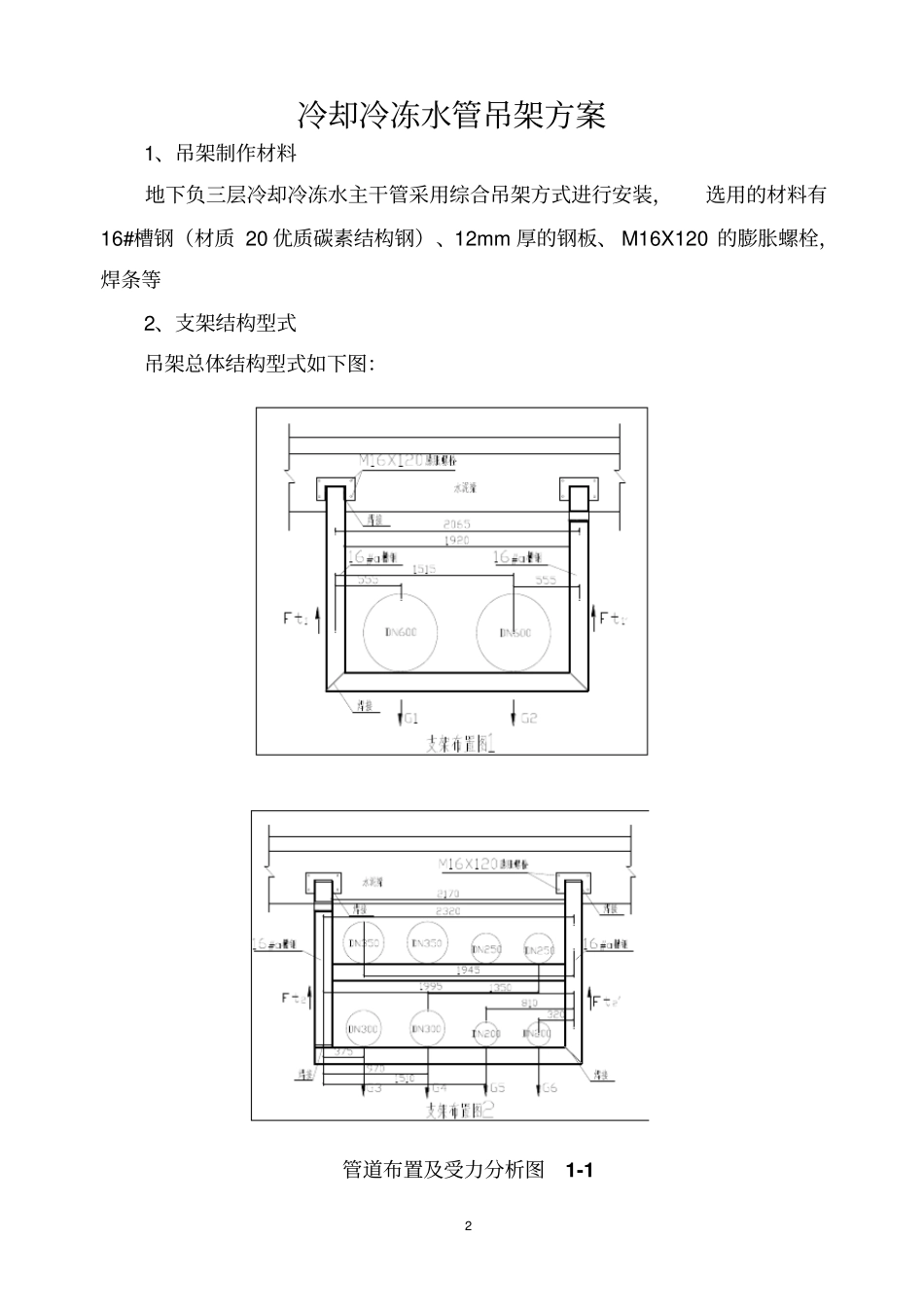

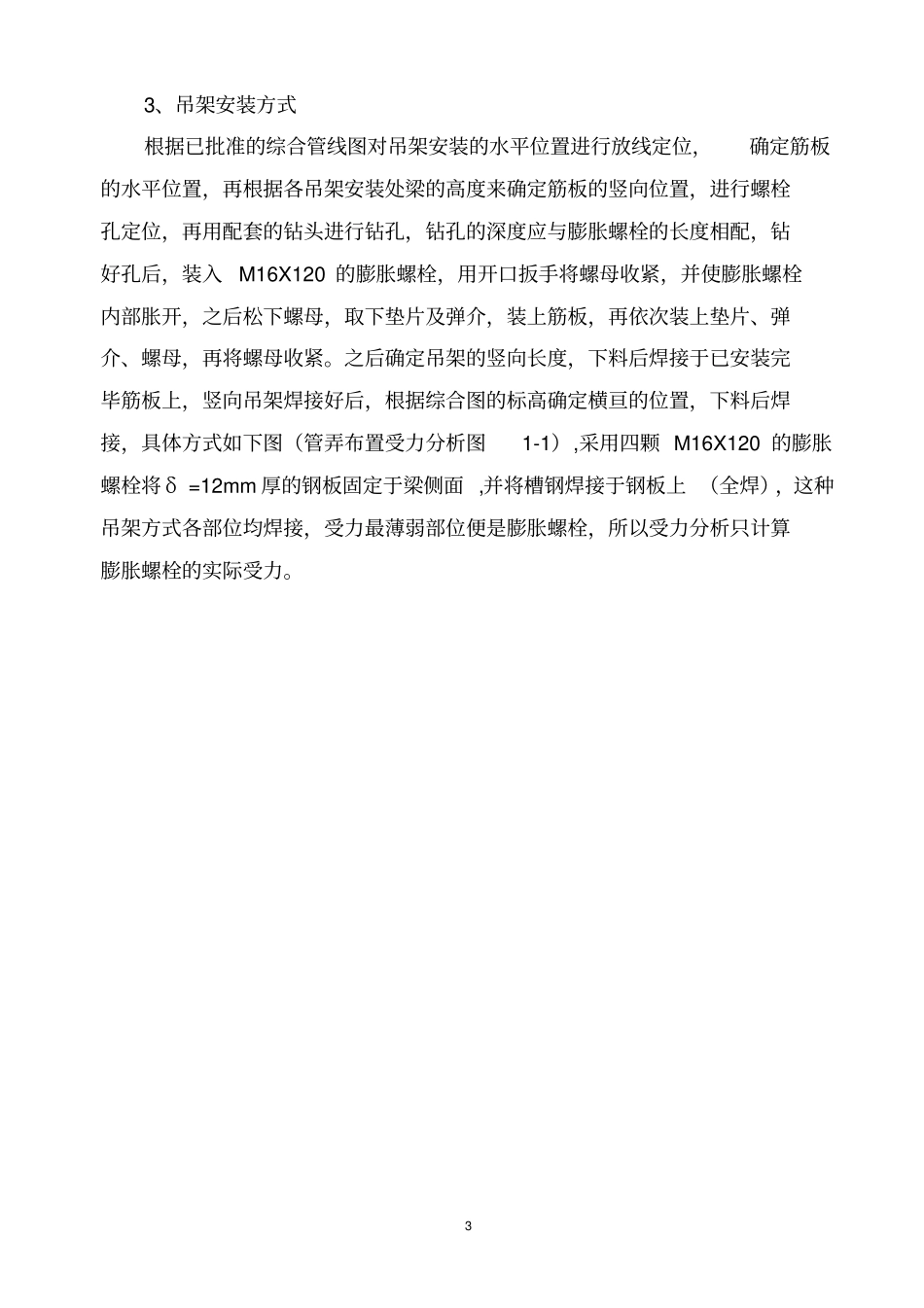

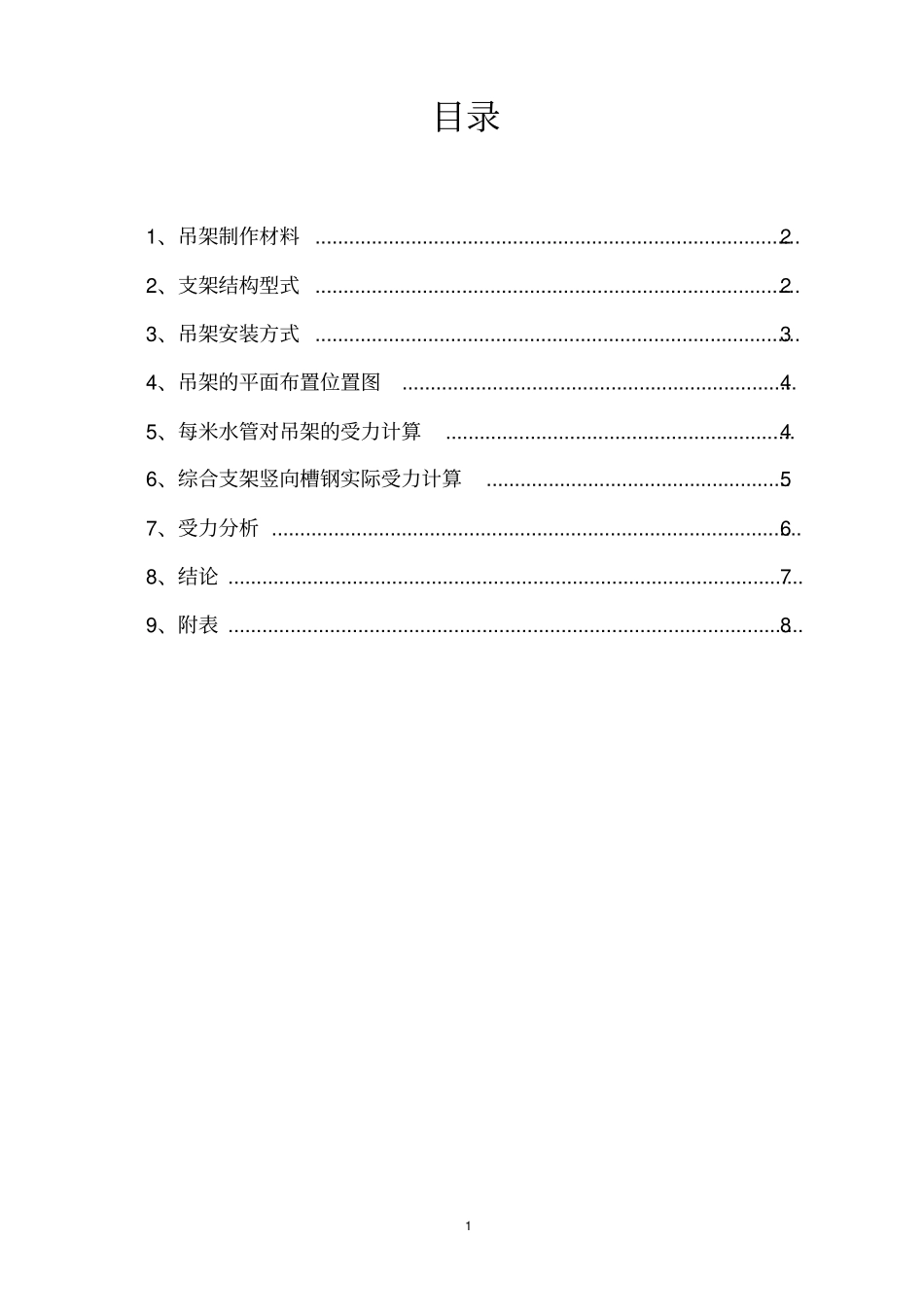

1 目录1、吊架制作材料 ...................................................................................... 22、支架结构型式 ...................................................................................... 23、吊架安装方式 ...................................................................................... 34、吊架的平面布置位置图 ...................................................................... 45、每米水管对吊架的受力计算 .............................................................. 46、综合支架竖向槽钢实际受力计算...................................................... 57、受力分析 .............................................................................................. 68、结论 ...................................................................................................... 79、附表 ...................................................................................................... 82 冷却冷冻水管吊架方案1、吊架制作材料地下负三层冷却冷冻水主干管采用综合吊架方式进行安装，选用的材料有16#槽钢（材质 20 优质碳素结构钢）、12mm 厚的钢板、 M16X120 的膨胀螺栓，焊条等2、支架结构型式吊架总体结构型式如下图：管道布置及受力分析图1-1 3 3、吊架安装方式根据已批准的综合管线图对吊架安装的水平位置进行放线定位，确定筋板的水平位置，再根据各吊架安装处梁的高度来确定筋板的竖向位置，进行螺栓孔定位，再用配套的钻头进行钻孔，钻孔的深度应与膨胀螺栓的长度相配，钻好孔后，装入M16X120 的膨胀螺栓，用开口扳手将螺母收紧，并使膨胀螺栓内部胀开，之后松下螺母，取下垫片及弹介，装上筋板，再依次装上垫片、弹介、螺母，再将螺母收紧。之后确定吊架的竖向长度，下料后焊接于已安装完毕筋板上，竖向吊架焊接好后，根据综合图的标高确定横亘的位置，下料后焊接，具体方式如下图（管弄布置受力分析图1-1）,采用四颗 M16X120 的膨胀螺栓将 δ =12mm 厚的钢板固定于梁侧面 ,并将槽钢焊接于钢板上 （全焊），这种吊架方式各部位均焊接，受力最薄弱部位便是膨胀螺栓，所以受力分析只计算膨胀螺栓的实际受力。4 4、吊架的平面布置位置图5 5、每米水管对吊架的受力计算：说明：每米水管重量为G，...
