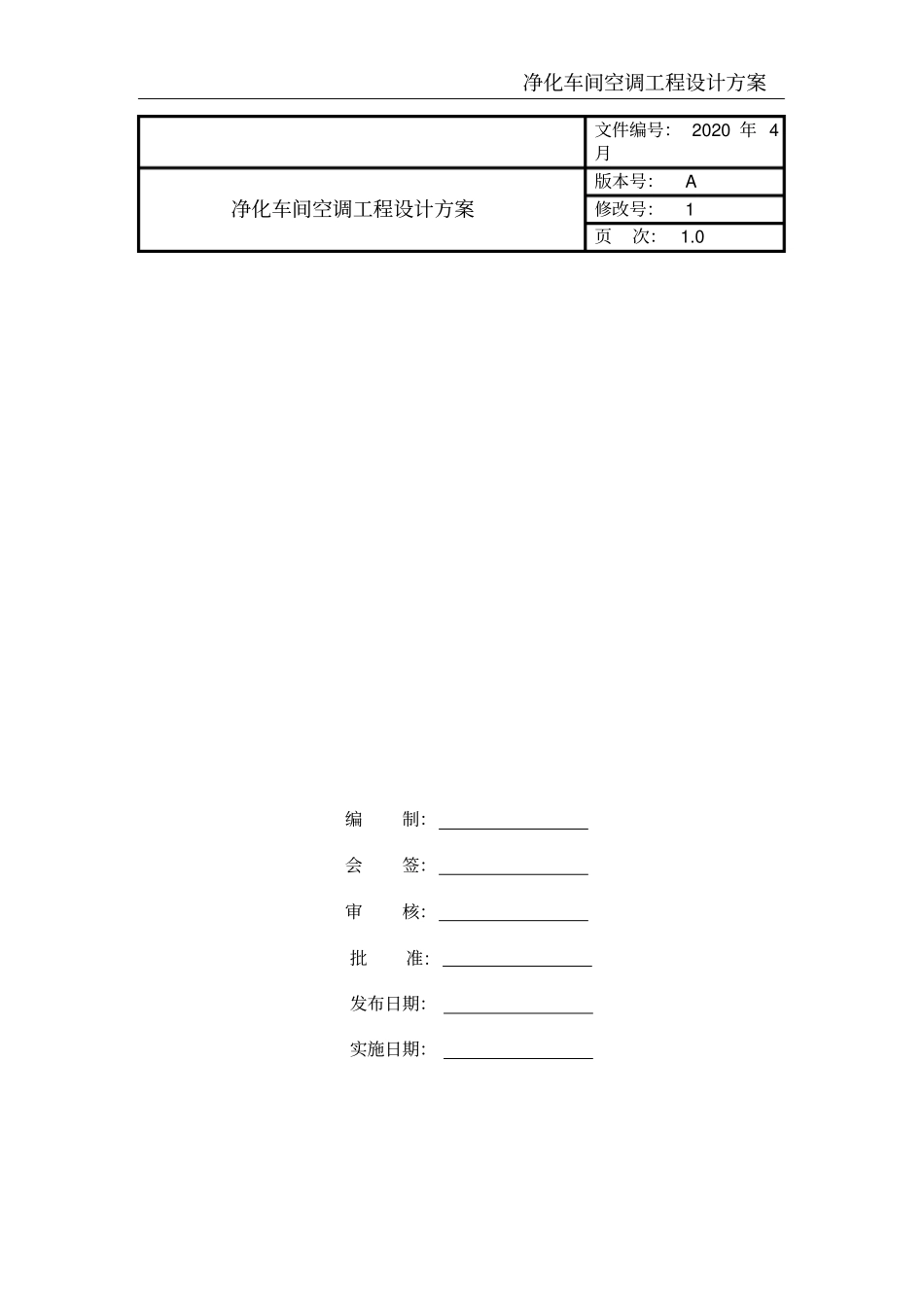

净化车间空调工程设计方案文件编号： 2020 年 4月净化车间空调工程设计方案版本号： A 修改号： 1 页次： 1.0 编制：会签：审核：批准: 发布日期：实施日期：净化车间空调工程设计方案净化车间空调工程设计方案目前全球的塑料化工制品市场对能够满足洁净度等级的产品需求正在迅速增长。过去，只有用于医疗、制药、化妆品和生物技术领域中的产品才被要求在生产中必须达到特定的洁净室标准， 但如今这一范围已被扩大到包括汽车和光学媒质行业所需的几乎所有塑料部件，而且产品所要求的洁净度等级也变得日趋严格。一、工程概况空调净化工程生产车间内有最先进的光盘生产线，其生产规模在全国也首屈一指。它以塑料为原料，以每 2 秒制成一张光盘的速度生产DVD光盘( 内含有数据信息 ) ，再经封面印刷后形成投放市场销售的DVD光盘成品。其生产线工艺为国外引进技术， 十分先进，共引进10 条生产线；每条生产线为一独立生产光盘的成套设备，整个生产车间全天 24 小时连续不间断运行，以其高产出率、高质量的dvd 光盘，创造了良好的经济效益和社会效益，丰富了国内信息产业文化市场。根据《建筑设计防火规范》 要求及工艺生产中的使用原料性质，该厂房属戊类火灾危险性生产厂房。二、设计参数该光盘生产车间总建筑面积2963m2，主生产车间面积 1845m2，辅助生产车间面积 1118m2，层高 4。3m。生产车间洁净区空调面积为1465m2，设计参数为：压盘车间 t=22℃± 2℃φ =50%±5%7级洁净度印刷车间 t=22℃± 2℃φ =50%±5%7级洁净度舒适空调区 t=18-26 ℃φ =50-60%无级别净化车间空调工程设计方案三、冷源系统设计1、设备概要冷水机组：螺杆式，额定制冷量：615kw，两台，一用一备冷却塔：超低噪声逆流式，水量200m3/h，两台，一用一备水—水换热器：波纹板式，换热量175kw四台，两用两备2、冷源水系统A、根据生产工艺设备提供的各项参数，计算出总冷负荷为598kw。光盘生产线中一个重要的工艺要求是全天24 小时不间断运行，冷源系统的安全、可靠运转是此要求得以实现的前提和保障。因此冷源各设备的配置均按一用一备考虑，确保设备可靠连续运转的同时又能降低设备的疲劳磨损，延长使用寿命。B、冷水机组制备出冷冻水 (7 ℃) ，进入分水器后分为三组供水管路引出，分别送至净化空调末端设备、 舒适性空调末端设备、 水—水换热器三个空调冷冻水用水点，发生热湿交换后又由三组回水管路汇集于集水器，再经水泵加压送入冷...
