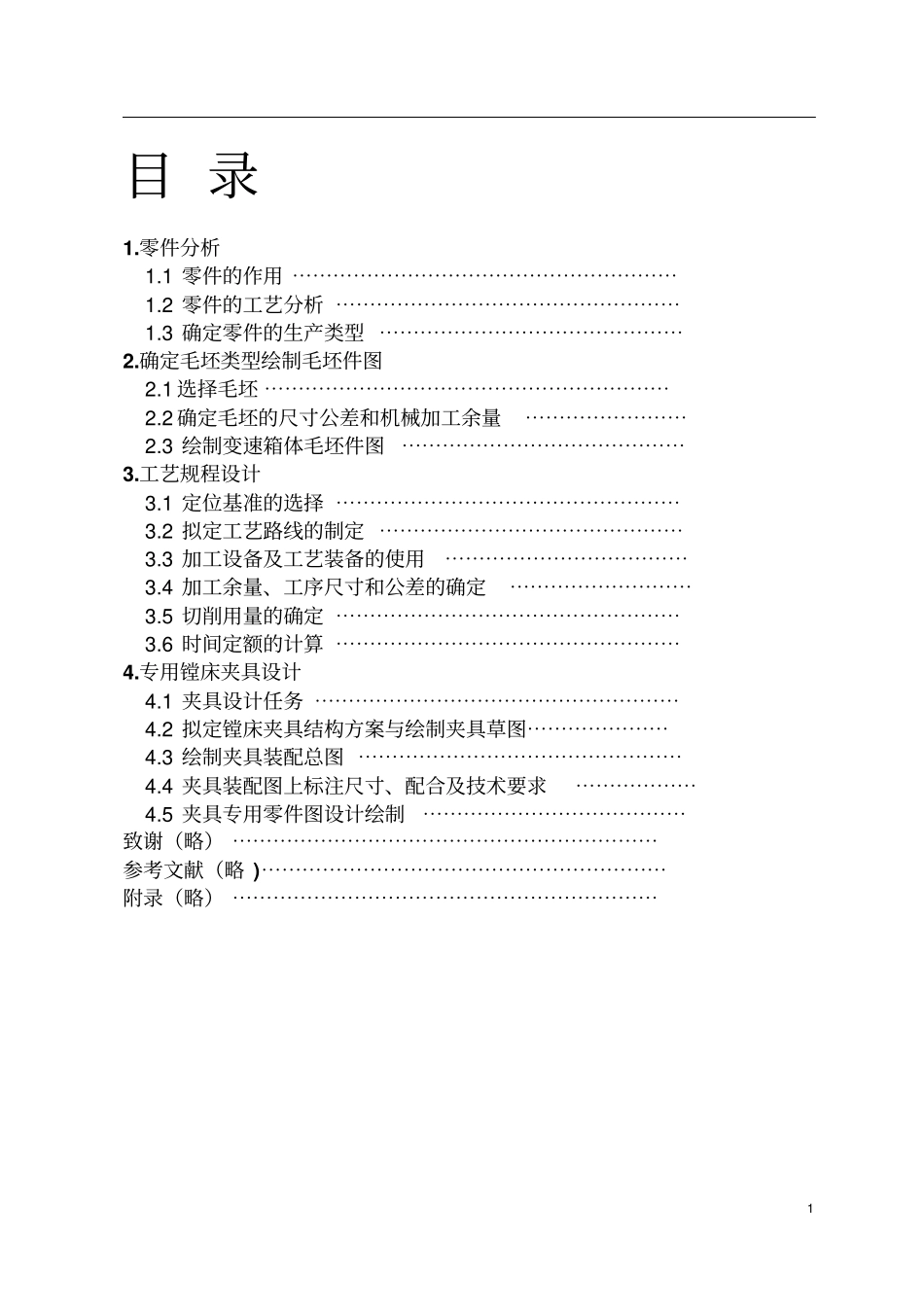

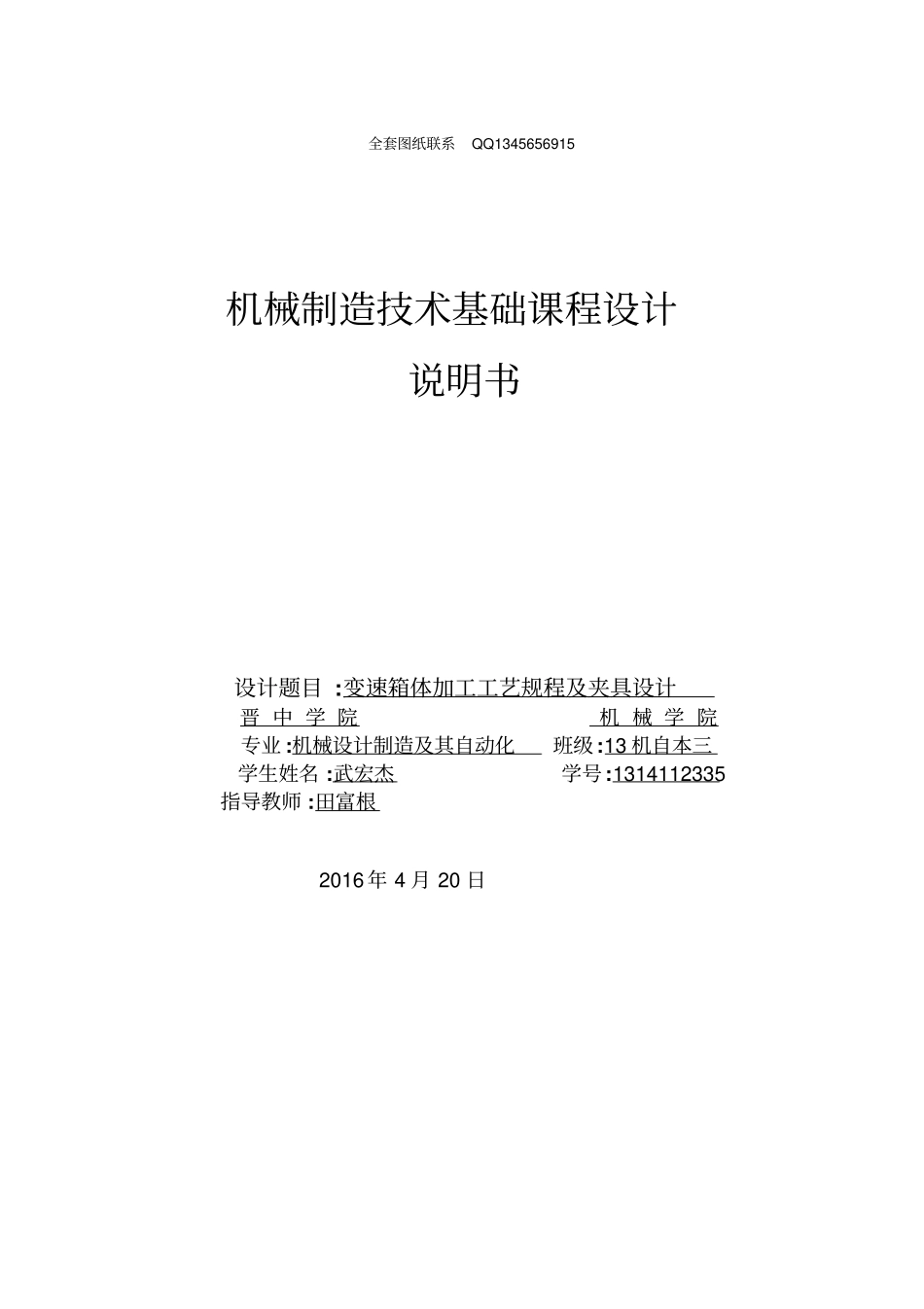

全套图纸联系QQ1345656915机械制造技术基础课程设计说明书设计题目 :变速箱体加工工艺规程及夹具设计晋 中 学 院机 械 学 院专业 :机械设计制造及其自动化班级:13 机自本三学生姓名 :武宏杰学号:1314112335 指导教师 :田富根2016 年 4 月 20 日1 目 录1.零件分析1.1 零件的作用 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1.2 零件的工艺分析 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1.3 确定零件的生产类型 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.确定毛坯类型绘制毛坯件图2.1 选择毛坯 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.2 确定毛坯的尺寸公差和机械加工余量⋯⋯⋯⋯⋯⋯⋯⋯2.3 绘制变速箱体毛坯件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.工艺规程设计3.1 定位基准的选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.2 拟定工艺路线的制定 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.3 加工设备及工艺装备的使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.4 加工余量、工序尺寸和公差的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯3.5 切削用量的确定 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.6 时间定额的计算 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.专用镗床夹具设计4.1 夹具设计任务 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.2 拟定镗床夹具结构方案与绘制夹具草图⋯⋯⋯⋯⋯⋯⋯4.3 绘制夹具装配总图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.4 夹具装配图上标注尺寸、配合及技术要求⋯⋯⋯⋯⋯⋯4.5 夹具专用零件图设计绘制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯致谢（略） ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯参考文献（略 )⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附录（略） ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1 零件分析1.1 零件的作用箱体零件是机器或部件的基础零件，它把有关零件联结成一个整体，使这些零件保持正确的相对位置。变速箱体中的主轴时车床的关键零件。主轴在轴承上运转的平稳性直接影响工件加工质量，一旦主轴的旋转精度降低，则机床的价值也将大打折扣。图 1-1 减速箱体1.2 零件的工艺分析零件的材料为 HT200,灰铸铁生产工艺简单， 铸造性能优良， 减震性能良好。传动箱体需要加工表面以及加工表面的位置要求。现在分析如下：(1)主要加工表面：1）铣上下平面保证尺寸230mm，平行度误差为 0.03 2）铣侧面保证尺寸 190mm，平行度误差为 0.02 3）镗上下面平面各孔到所要尺寸，并保证各误差要求4）钻侧面 5*M10螺纹...
