几何量公差与检测试卷4套VIP免费

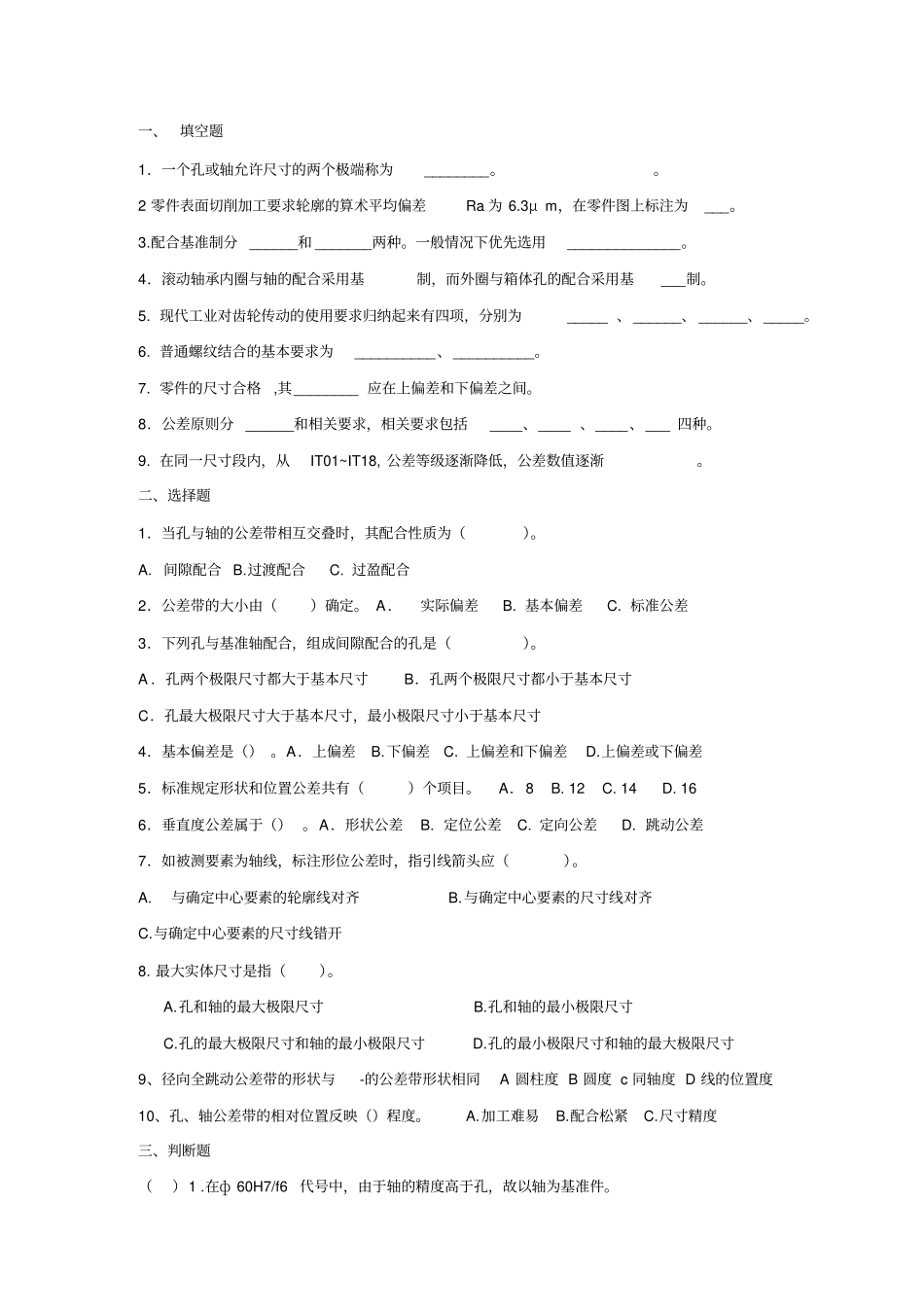

几何量公差与检测试卷4套_第1页
1/14

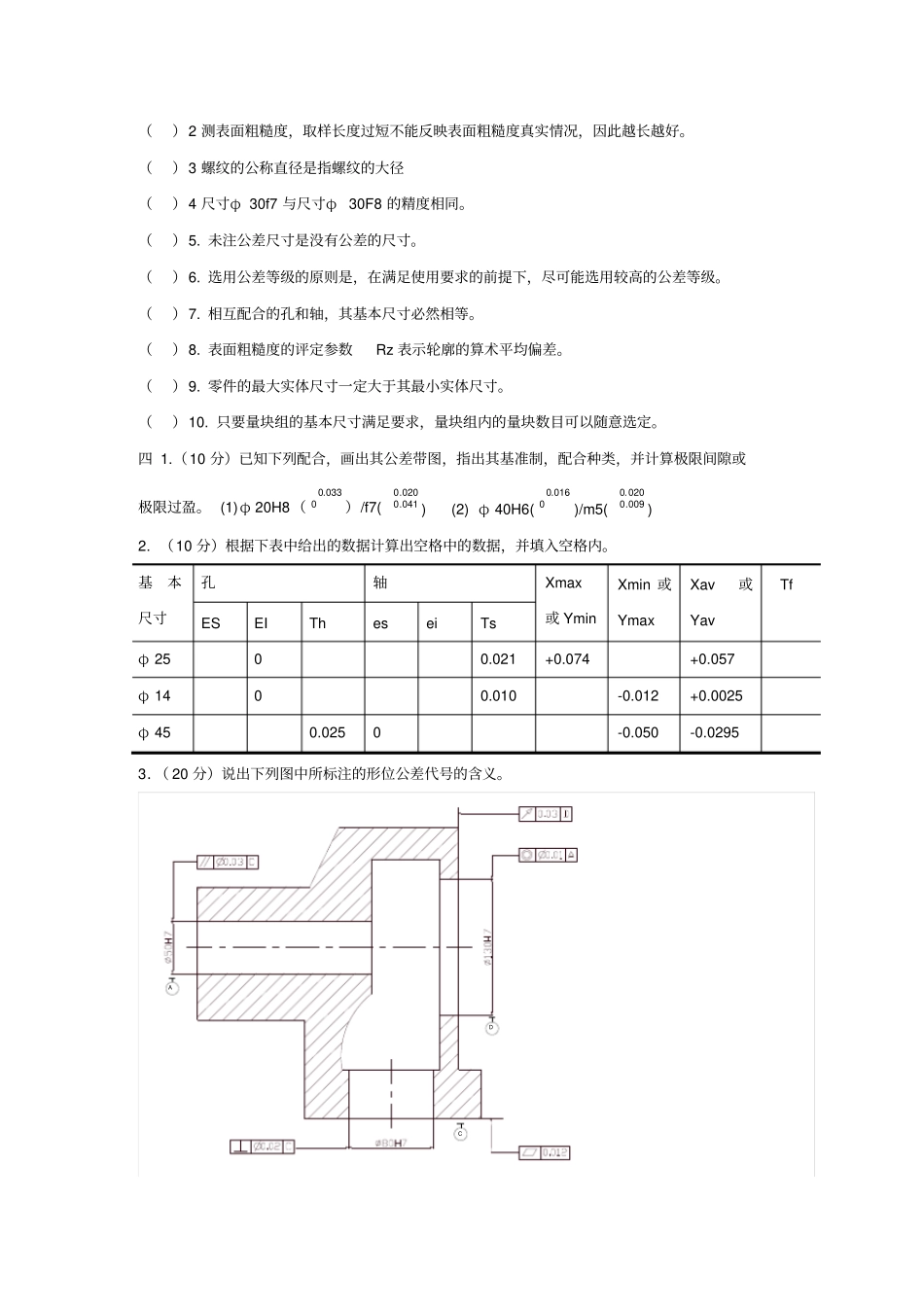

几何量公差与检测试卷4套_第2页
2/14
几何量公差与检测试卷4套_第3页
3/14
一、填空题1.一个孔或轴允许尺寸的两个极端称为________。。2 零件表面切削加工要求轮廓的算术平均偏差Ra 为 6.3μ m,在零件图上标注为___。3.配合基准制分 ______和 _______两种。一般情况下优先选用______________。4.滚动轴承内圈与轴的配合采用基制,而外圈与箱体孔的配合采用基___制。5. 现代工业对齿轮传动的使用要求归纳起来有四项,分别为_____ 、______、 ______、_____。6. 普通螺纹结合的基本要求为__________、__________。7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。8.公差原则分 ______和相关要求,相关要求包括____、____ 、____、___ 四种。9. 在同一尺寸段内,从IT01~IT18, 公差等级逐渐降低,公差数值逐渐。二、选择题1.当孔与轴的公差带相互交叠时,其配合性质为()。A. 间隙配合 B.过渡配合C. 过盈配合2.公差带的大小由()确定。 A.实际偏差B. 基本偏差C. 标准公差3.下列孔与基准轴配合,组成间隙配合的孔是()。A .孔两个极限尺寸都大于基本尺寸B.孔两个极限尺寸都小于基本尺寸C.孔最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸4.基本偏差是() 。A.上偏差B.下偏差C. 上偏差和下偏差D.上偏差或下偏差5.标准规定形状和位置公差共有()个项目。A.8 B. 12 C. 14 D. 16 6.垂直度公差属于() 。A.形状公差B. 定位公差C. 定向公差D. 跳动公差7.如被测要素为轴线,标注形位公差时,指引线箭头应()。A. 与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8. 最大实体尺寸是指()。A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9、径向全跳动公差带的形状与-的公差带形状相同A 圆柱度 B 圆度 c 同轴度 D 线的位置度10、孔、轴公差带的相对位置反映()程度。A.加工难易B.配合松紧C.尺寸精度三、判断题()1 .在ф 60H7/f6 代号中,由于轴的精度高于孔,故以轴为基准件。()2 测表面粗糙度,取样长度过短不能反映表面粗糙度真实情况,因此越长越好。()3 螺纹的公称直径是指螺纹的大径()4 尺寸φ 30f7 与尺寸φ30F8 的精度相同。()5. 未注公差尺寸是没有公差的尺寸。()6. 选用公差等级的原则是,在满足使用要求的前提下,尽可能选用较高的公差等级。()7. 相互配合的孔和轴,其基本尺寸必然相等。(...
