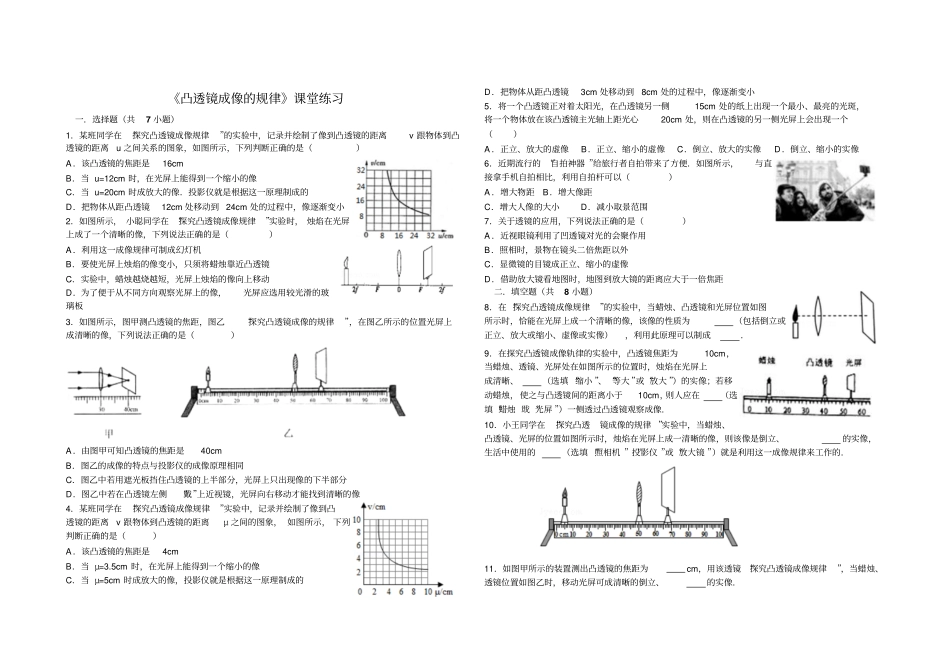

《凸透镜成像的规律》课堂练习一．选择题（共7 小题）1．某班同学在 “探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cm B．当 u=12cm 时，在光屏上能得到一个缩小的像C．当 u=20cm 时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm 处移动到 24cm 处的过程中，像逐渐变小2．如图所示， 小聪同学在 “探究凸透镜成像规律”实验时， 烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板3．如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cm B．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像4．某班同学在 “探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离μ 之间的图象， 如图所示， 下列判断正确的是（）A．该凸透镜的焦距是4cm B．当 μ=3.5cm 时，在光屏上能得到一个缩小的像C．当 μ=5cm 时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3cm 处移动到8cm 处的过程中，像逐渐变小5．将一个凸透镜正对着太阳光，在凸透镜另一侧15cm 处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20cm 处，则在凸透镜的另一侧光屏上会出现一个（）A ．正立、放大的虚像 B．正立、缩小的虚像C．倒立、放大的实像D．倒立、缩小的实像6．近期流行的 “自拍神器 ”给旅行者自拍带来了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以（）A ．增大物距 B．增大像距C．增大人像的大小D．减小取景范围7．关于透镜的应用，下列说法正确的是（）A ．近视眼镜利用了凹透镜对光的会聚作用B．照相时，景物在镜头二倍焦距以外C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距二．填空题（共8 小题）8．在 “探究凸透镜成像规律...
