刘云彩青钢演讲报告2015讲解VIP免费

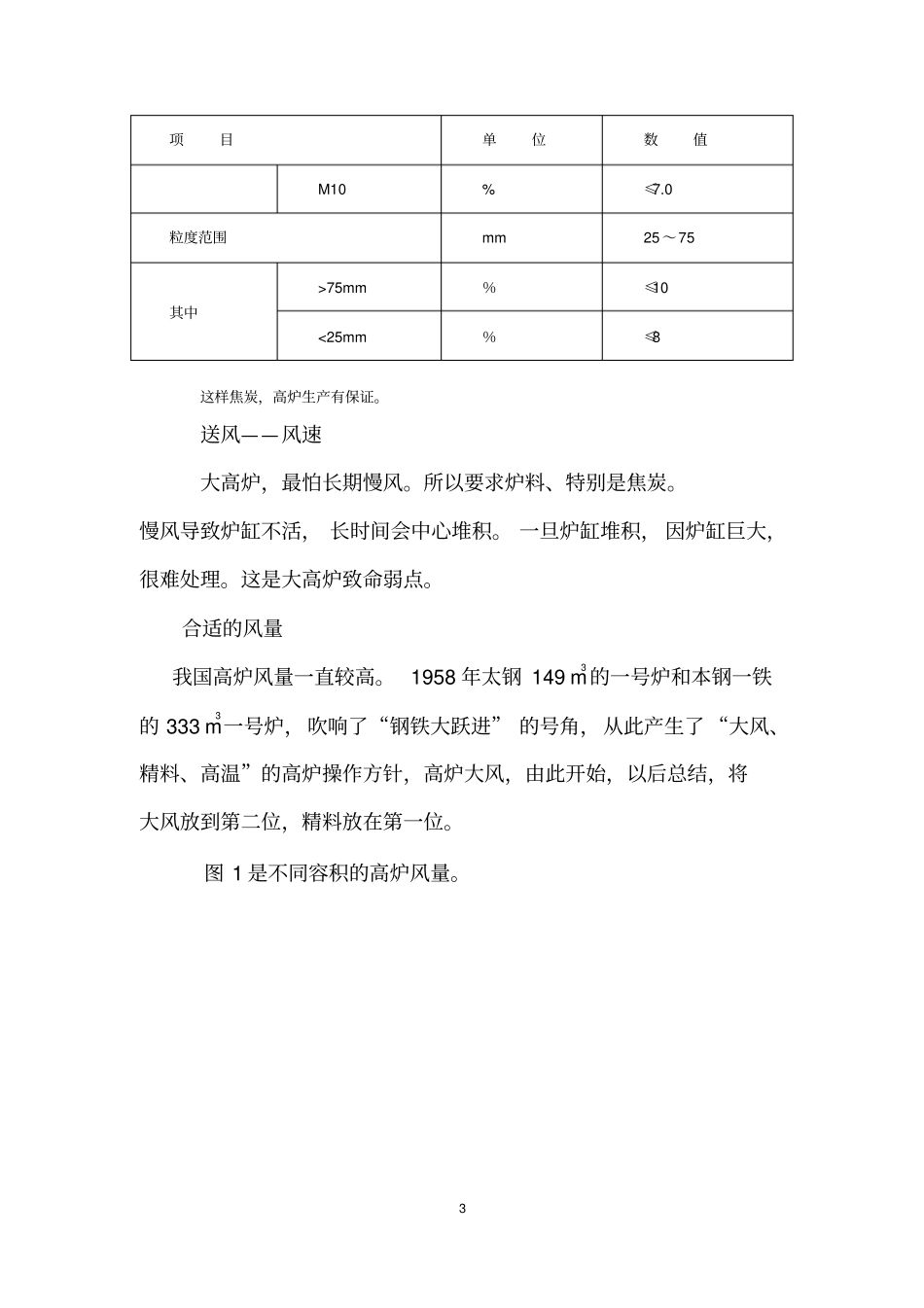

1 青钢新区大高炉开炉培训讲座刘云彩2014.5.1. 2 “某钢 25003 高炉 1994 年 4 月 25 日投产。⋯⋯，投产1 年后冷却设备就开始损坏， 到 1997 年冷却设备损坏严重且呈加速发展趋势。大量水漏入炉内影响出渣铁和炉底炉缸碳砖的使用寿命，⋯。”我国著名的老厂，拥有多座300m3 级高炉高炉，为何对新投产的2500m3，如此被动？1、大小高炉的区别高炉容积高炉直径高炉断面积 m2d D d1 炉缸炉腰炉喉有效高 m3 m m m m2m2m2Hu 350 5.1 5.85 4.1 20.42 26.86 13.20 17.5 258 4.2 5 3.5 13.85 19.63 9.62 17.6 2500 11.1 96.72 0.00 0.00 29.4 2000 10 11.2 7.6 78.50 98.47 45.34 29.4 1950 9.95 11.55 7.4 77.72 104.72 42.99 27.3 1950 10 11.4 7.6 78.5 102.02 45.34 25.91）打高炉， d 大，炉缸面积差别：活跃中心，煤气分布。2）有效高度差：料柱阻力大。炉料质量和强度2、炉料质量、特别是焦炭质量大炉的上诉特点，要求炉料质量，必须好。特别是焦炭。焦炭质量主要指标表项目单位数值灰分％≤12.5 硫％≤0.7 反应后强度CSR ％≥62 反应性指数CRI ％≤25 转鼓指数M40 ％≥84 3 项目单位数值M10 % ≤7.0 粒度范围mm 25 ～75 其中>75mm ％≤10 <25mm ％≤8 这样焦炭，高炉生产有保证。送风——风速大高炉，最怕长期慢风。所以要求炉料、特别是焦炭。慢风导致炉缸不活， 长时间会中心堆积。 一旦炉缸堆积， 因炉缸巨大，很难处理。这是大高炉致命弱点。合适的风量我国高炉风量一直较高。 1958 年太钢 149 m3 的一号炉和本钢一铁的 333 m3一号炉，吹响了“钢铁大跃进” 的号角，从此产生了 “大风、精料、高温”的高炉操作方针，高炉大风，由此开始，以后总结，将大风放到第二位，精料放在第一位。图 1 是不同容积的高炉风量。4 图 1，高炉容积与风量203 组数据衡量风量，有两种直接指标：A，风量比：高炉送风量 / 高炉容积 m3/m3；B，风量系数：高炉送风量 / 炉缸面积 m3/m2。经常使用的风量比，见图2 和图 3。5 图 2，风量比 203 组数据图 3，风量比和风量系数从上图看到，小高炉风量比和风量系数很高，变化范围较大，而大高炉差别较小，变化范围依然很大（图4、 5）。6 图 4，小高炉风量比（ 182 组，自 250—— 620 m3）7 如风量不够，应保持风速，通过改变风口面积爆出合理风速。8 1， 布料和煤气分布,关于...
