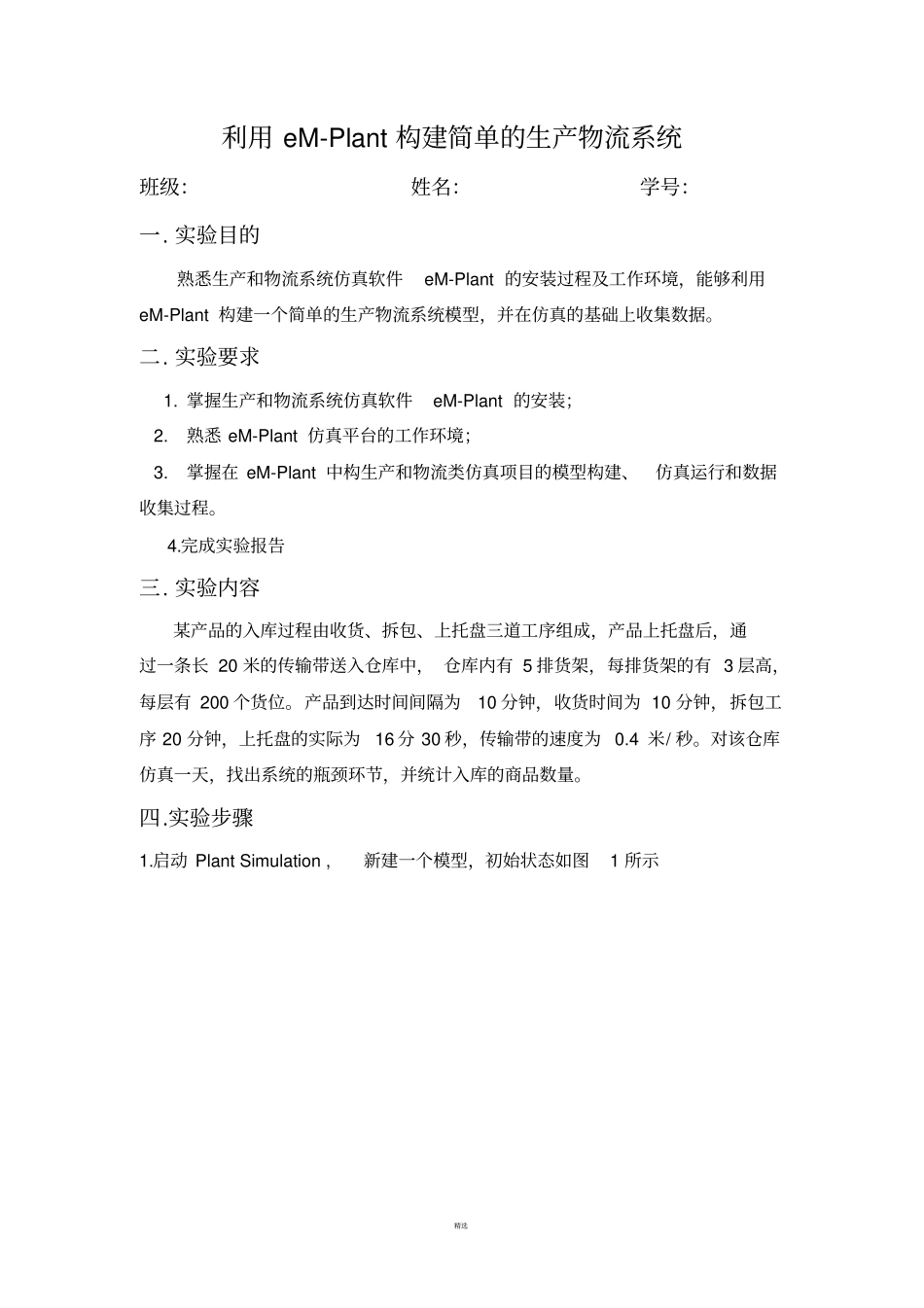

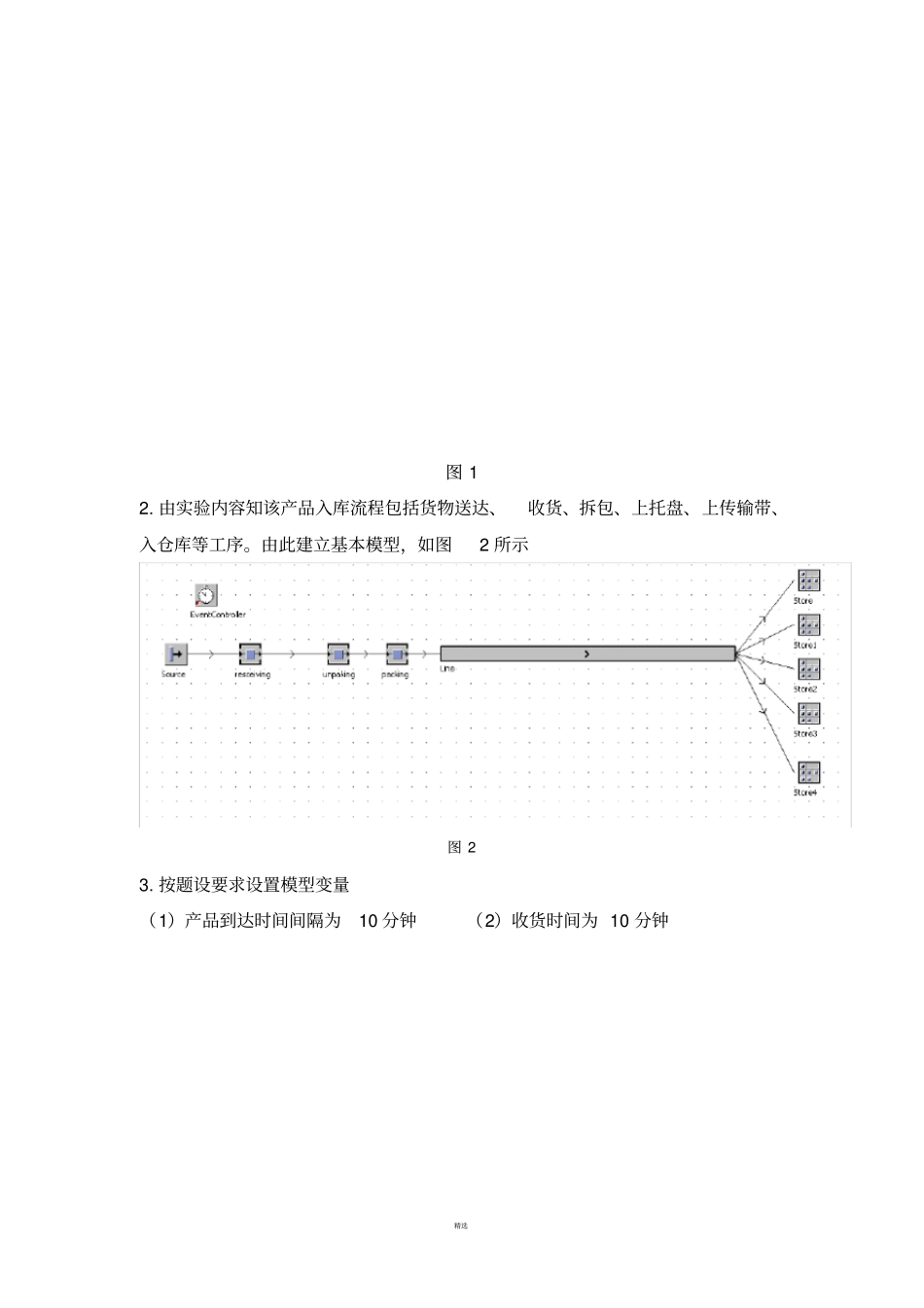

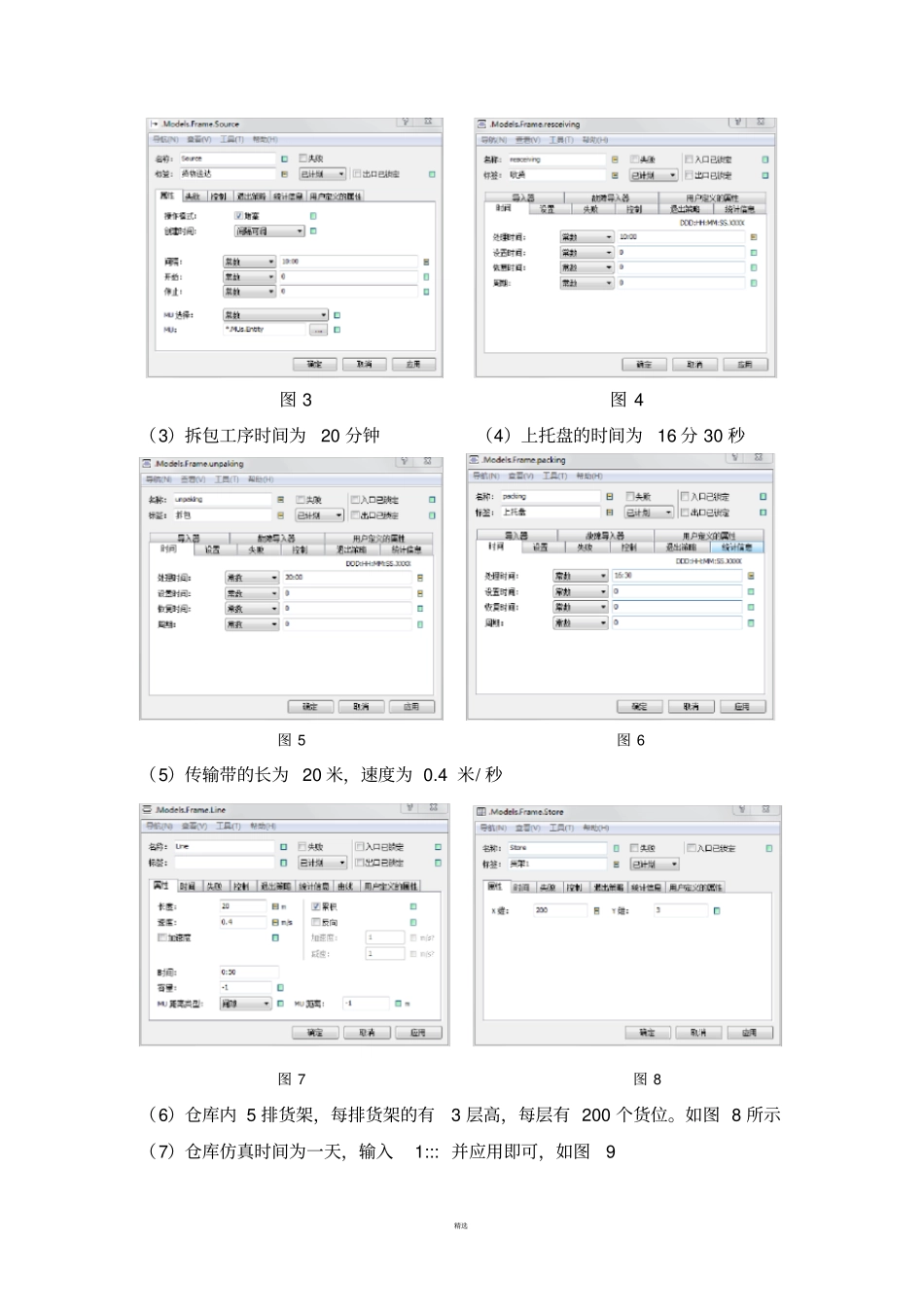

精选利用 eM-Plant 构建简单的生产物流系统班级：姓名：学号：一. 实验目的熟悉生产和物流系统仿真软件eM-Plant 的安装过程及工作环境，能够利用eM-Plant 构建一个简单的生产物流系统模型，并在仿真的基础上收集数据。二. 实验要求 1. 掌握生产和物流系统仿真软件eM-Plant 的安装； 2.熟悉 eM-Plant 仿真平台的工作环境； 3.掌握在 eM-Plant 中构生产和物流类仿真项目的模型构建、仿真运行和数据收集过程。4.完成实验报告三. 实验内容某产品的入库过程由收货、拆包、上托盘三道工序组成，产品上托盘后，通过一条长 20 米的传输带送入仓库中， 仓库内有 5 排货架，每排货架的有 3 层高，每层有 200 个货位。产品到达时间间隔为10 分钟，收货时间为 10 分钟，拆包工序 20 分钟，上托盘的实际为16 分 30 秒，传输带的速度为 0.4 米/ 秒。对该仓库仿真一天，找出系统的瓶颈环节，并统计入库的商品数量。四.实验步骤1.启动 Plant Simulation ,新建一个模型，初始状态如图1 所示精选图 1 2. 由实验内容知该产品入库流程包括货物送达、收货、拆包、上托盘、上传输带、入仓库等工序。由此建立基本模型，如图2 所示图 2 3. 按题设要求设置模型变量（1）产品到达时间间隔为10 分钟（2）收货时间为 10 分钟精选图 3 图 4 （3）拆包工序时间为20 分钟（4）上托盘的时间为16 分 30 秒图 5 图 6 （5）传输带的长为 20 米，速度为 0.4 米/ 秒图 7 图 8 （6）仓库内 5 排货架，每排货架的有3 层高，每层有 200 个货位。如图 8 所示（7）仓库仿真时间为一天，输入1::: 并应用即可，如图9 精选图 9 4. 统计入库的商品数量，进行Method 编程（如图 10），变量设置（如图11）图 10 图 11 5. 将 Method 拖入 line中，即对入库数量进行统计，如图12 图 12 精选6. 设置完毕后运行该模型（1）得出仿真一天入库商品数量为70 单位，如图 13 （2）将所有工序都拖入Chart 中，运行得出该系统的瓶颈环节为拆包环节，产品送达和收货环节堵塞，上托盘和传输带等待时间较长，如图14 图 14 五．实验结论该系统在运行中存在瓶颈， 从而导致瓶颈工序 （拆包）上游堵塞，下游等待，生产力没有得到充分发挥， 生产资源没有得到充分利用， 从而造成整个系统生产效率低，资源的浪费等问题。为改善该系统，可增设一个拆包工序。
