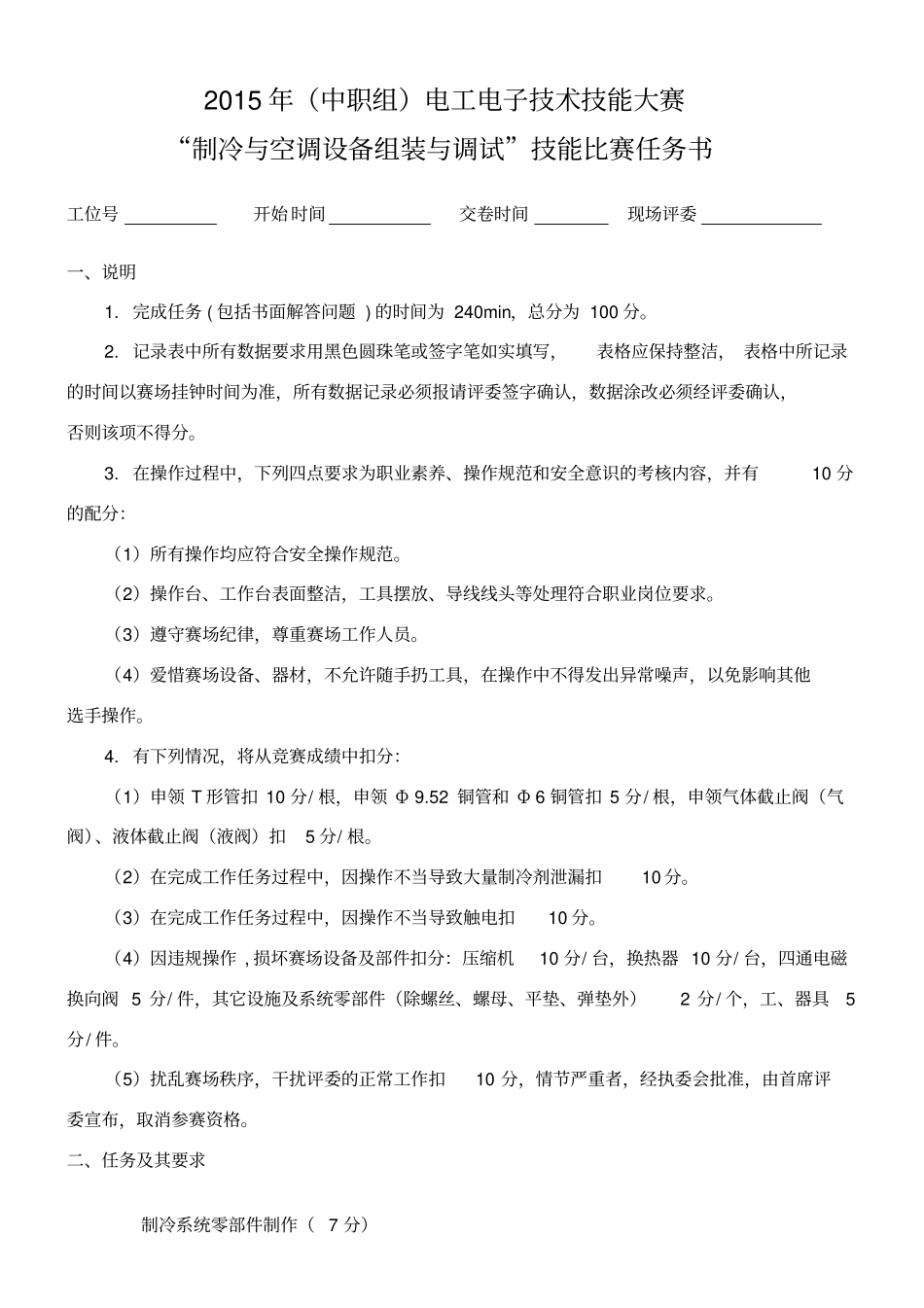

2015 年（中职组）电工电子技术技能大赛“制冷与空调设备组装与调试”技能比赛任务书工位号开始 时间交卷时间现场评委一、说明1. 完成任务 ( 包括书面解答问题 ) 的时间为 240min，总分为 100 分。2. 记录表中所有数据要求用黑色圆珠笔或签字笔如实填写，表格应保持整洁， 表格中所记录的时间以赛场挂钟时间为准，所有数据记录必须报请评委签字确认，数据涂改必须经评委确认，否则该项不得分。3. 在操作过程中，下列四点要求为职业素养、操作规范和安全意识的考核内容，并有10 分的配分：（1）所有操作均应符合安全操作规范。（2）操作台、工作台表面整洁，工具摆放、导线线头等处理符合职业岗位要求。（3）遵守赛场纪律，尊重赛场工作人员。（4）爱惜赛场设备、器材，不允许随手扔工具，在操作中不得发出异常噪声，以免影响其他选手操作。4. 有下列情况，将从竞赛成绩中扣分：（1）申领 T 形管扣 10 分/ 根，申领 Φ 9.52 铜管和 Φ 6 铜管扣 5 分/ 根，申领气体截止阀（气阀）、液体截止阀（液阀）扣5 分/ 根。（2）在完成工作任务过程中，因操作不当导致大量制冷剂泄漏扣10 分。（3）在完成工作任务过程中，因操作不当导致触电扣10 分。（4）因违规操作 , 损坏赛场设备及部件扣分：压缩机10 分/ 台，换热器 10 分/ 台，四通电磁换向阀 5 分/ 件，其它设施及系统零部件（除螺丝、螺母、平垫、弹垫外）2 分/ 个，工、器具5分/ 件。（5）扰乱赛场秩序，干扰评委的正常工作扣10 分，情节严重者，经执委会批准，由首席评委宣布，取消参赛资格。二、任务及其要求制冷系统零部件制作（ 7 分）利用赛场提供的材料，选取专用工具完成制冷系统零部件制作。任务要求：（1）截取适量铜管，利用倒角器对铜管两端进行倒角处理。（2）按附件一所示 , 完成制冷系统零部件制作。（3）制作的杯形口无变形、无裂纹、褶皱，制作的喇叭口圆整、无毛刺、无裂纹。（4）杯形口高度≥ 8 毫米（对接管插入深度≥ 8 毫米）。（5）制冷零部件制作加工允许误差为±2 毫米。（6）制冷零部件制作完成后，在距离喇叭口50mm处贴上标签，注明场次及工位号，并将自制制冷系统零部件放置于桌面上。一、热泵型分体空调器制冷系统的组装（28 分）在“ THRHZK-1A型现代制冷与空调系统技能实训装置” （以下简称“装置” ）平台上，结合实际热泵型分体式空调器（以下简称“空调器”）的结构特点，完成空调器制冷系统的组装...
