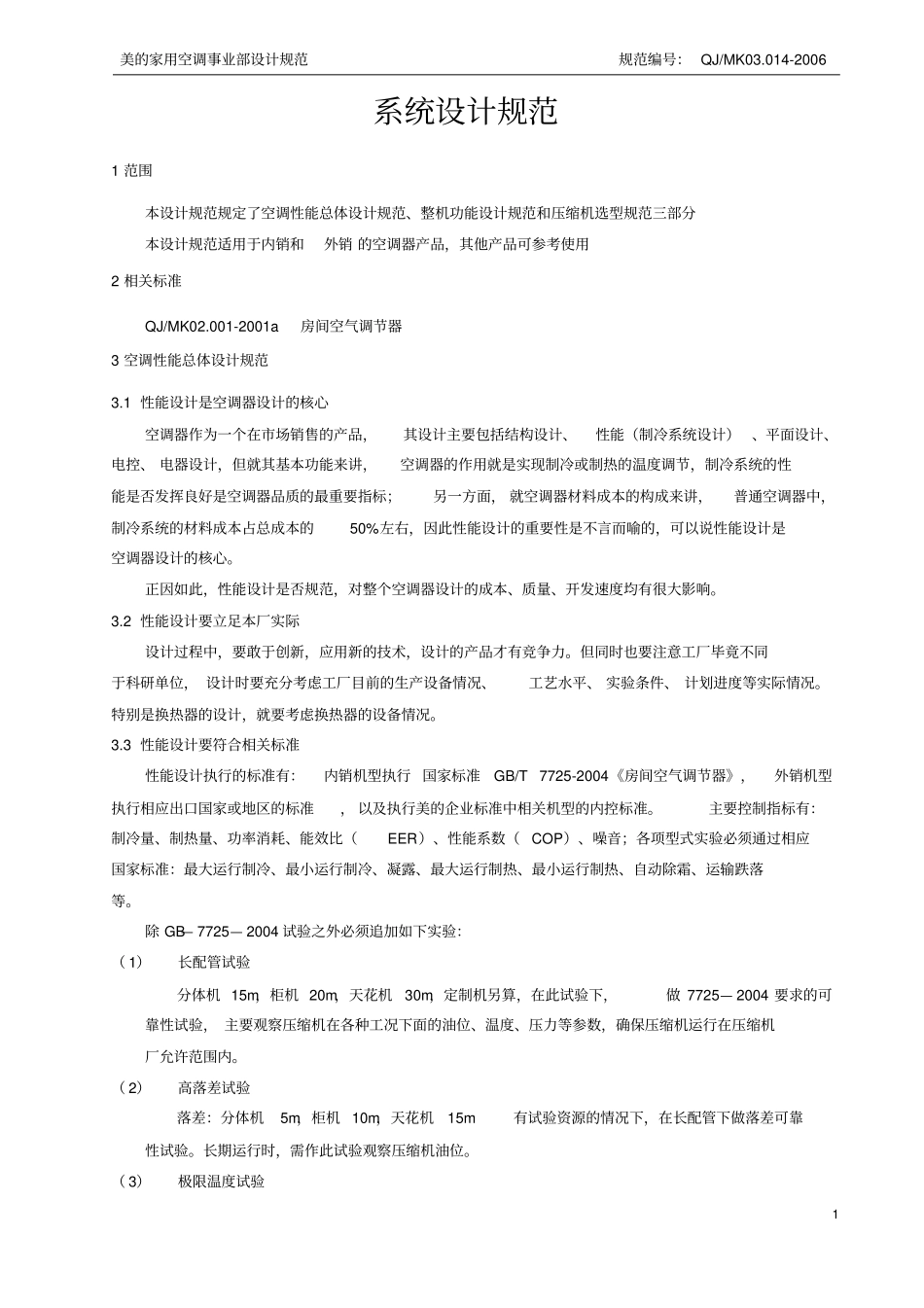

美的家用空调事业部设计规范规范编号： QJ/MK03.014-2006 1 系统设计规范1 范围本设计规范规定了空调性能总体设计规范、整机功能设计规范和压缩机选型规范三部分本设计规范适用于内销和外销 的空调器产品，其他产品可参考使用2 相关标准QJ/MK02.001-2001a 房间空气调节器3 空调性能总体设计规范3.1 性能设计是空调器设计的核心空调器作为一个在市场销售的产品，其设计主要包括结构设计、性能（制冷系统设计） 、平面设计、电控、 电器设计，但就其基本功能来讲，空调器的作用就是实现制冷或制热的温度调节，制冷系统的性能是否发挥良好是空调器品质的最重要指标；另一方面， 就空调器材料成本的构成来讲，普通空调器中，制冷系统的材料成本占总成本的50%左右，因此性能设计的重要性是不言而喻的，可以说性能设计是空调器设计的核心。正因如此，性能设计是否规范，对整个空调器设计的成本、质量、开发速度均有很大影响。3.2 性能设计要立足本厂实际设计过程中，要敢于创新，应用新的技术，设计的产品才有竞争力。但同时也要注意工厂毕竟不同于科研单位， 设计时要充分考虑工厂目前的生产设备情况、工艺水平、 实验条件、 计划进度等实际情况。特别是换热器的设计，就要考虑换热器的设备情况。3.3 性能设计要符合相关标准性能设计执行的标准有：内销机型执行 国家标准GB/T 7725-2004《房间空气调节器》，外销机型执行相应出口国家或地区的标准， 以及执行美的企业标准中相关机型的内控标准。主要控制指标有：制冷量、制热量、功率消耗、能效比（EER）、性能系数（ COP）、噪音；各项型式实验必须通过相应国家标准：最大运行制冷、最小运行制冷、凝露、最大运行制热、最小运行制热、自动除霜、运输跌落等。除 GB— 7725— 2004 试验之外必须追加如下实验：（ 1）长配管试验分体机 15m，柜机 20m，天花机30m，定制机另算，在此试验下，做 7725— 2004 要求的可靠性试验， 主要观察压缩机在各种工况下面的油位、温度、压力等参数，确保压缩机运行在压缩机厂允许范围内。（ 2）高落差试验落差：分体机5m，柜机 10m，天花机15m 有试验资源的情况下，在长配管下做落差可靠性试验。长期运行时，需作此试验观察压缩机油位。（ 3）极限温度试验美的家用空调事业部设计规范规范编号： QJ/MK03.014-2006 2 分体机— 15℃～ 50℃，柜机天花机—15℃～ 50℃，部分机型要在格栅中作高温试验，确保机器正常运转。（ 4）...
