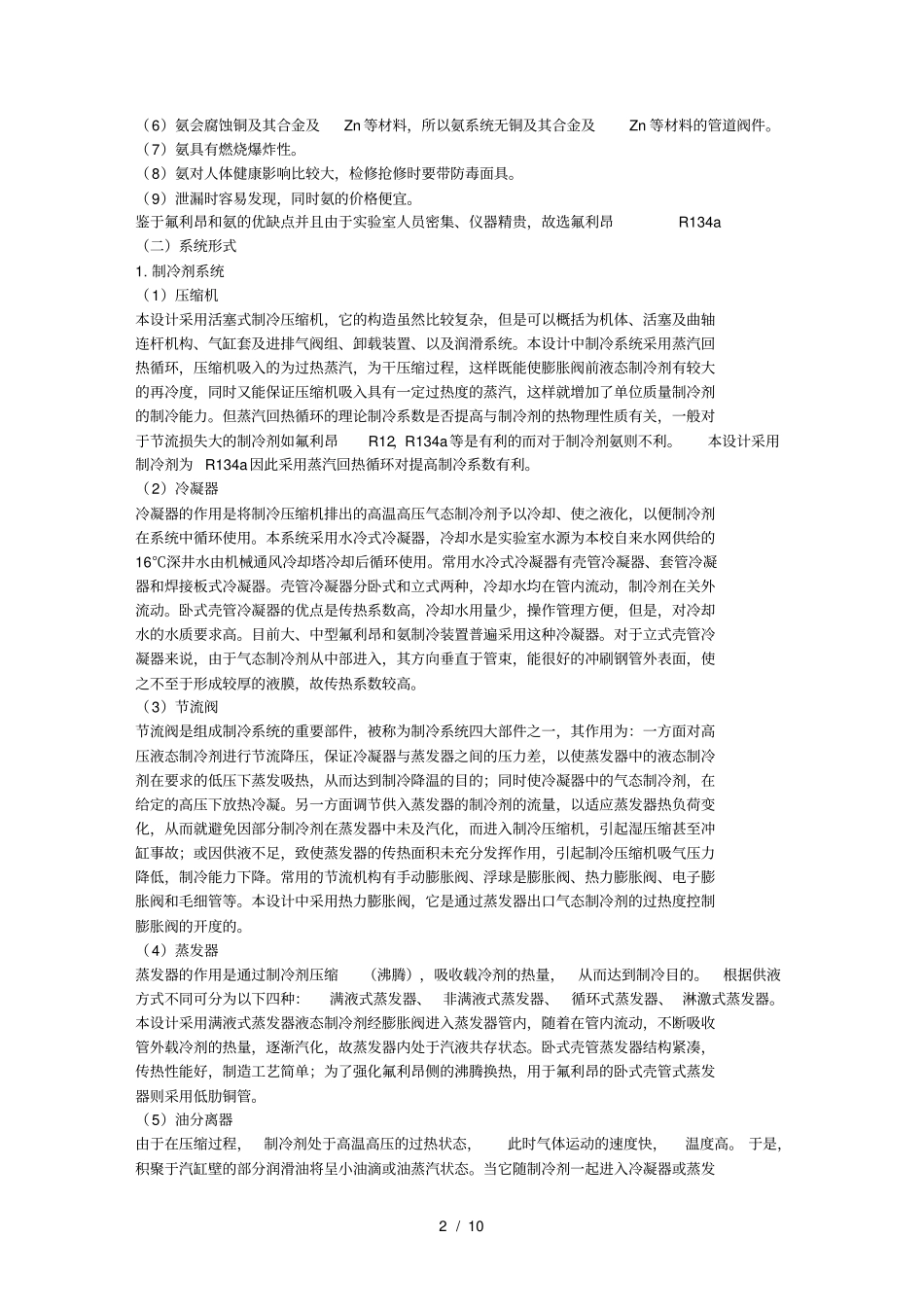

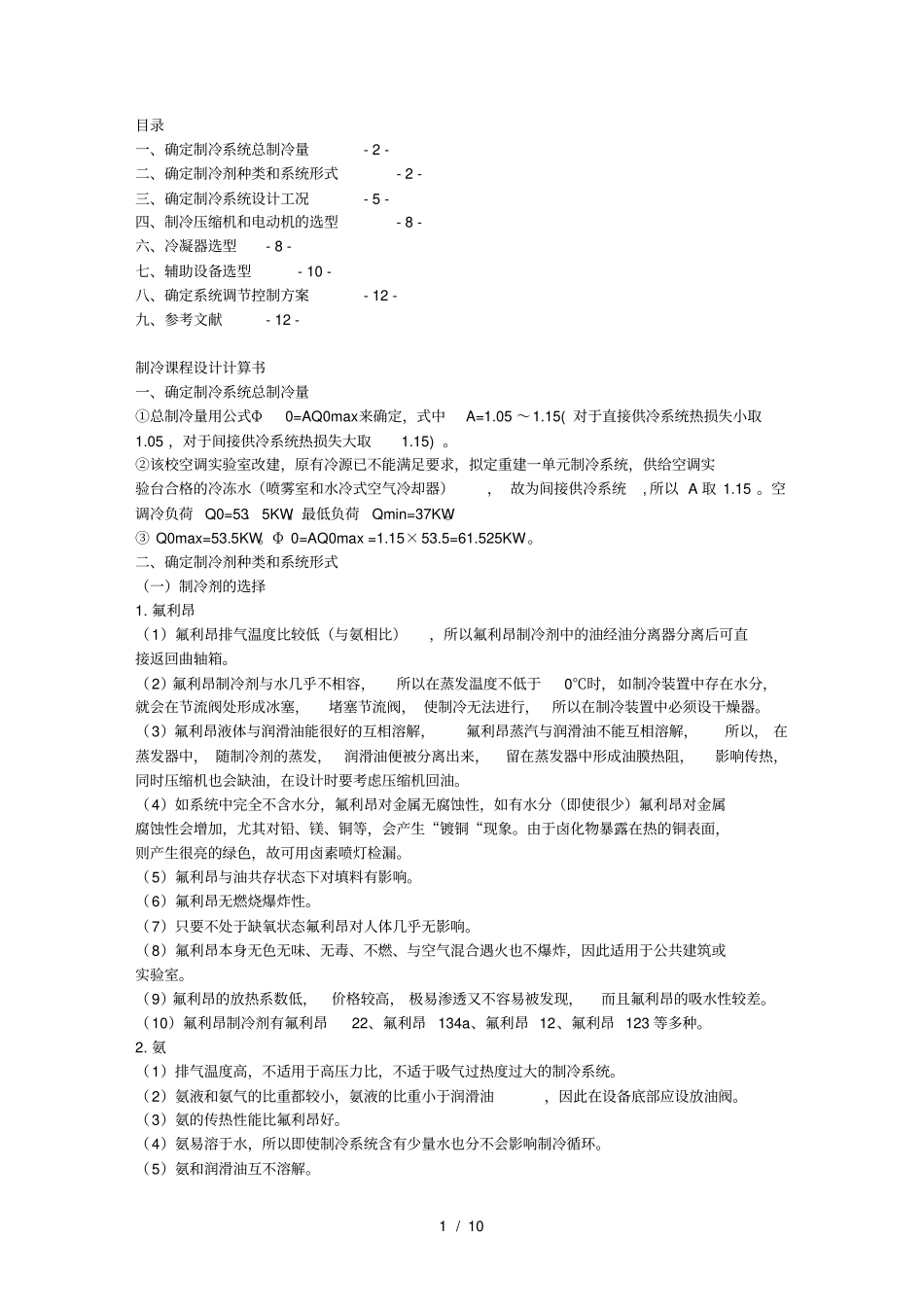

1 / 10 目录一、确定制冷系统总制冷量- 2 - 二、确定制冷剂种类和系统形式- 2 - 三、确定制冷系统设计工况- 5 - 四、制冷压缩机和电动机的选型- 8 - 六、冷凝器选型- 8 - 七、辅助设备选型- 10 - 八、确定系统调节控制方案- 12 - 九、参考文献- 12 - 制冷课程设计计算书一、确定制冷系统总制冷量①总制冷量用公式Φ0=AQ0max来确定，式中A=1.05 ～1.15( 对于直接供冷系统热损失小取1.05 ，对于间接供冷系统热损失大取1.15) 。②该校空调实验室改建，原有冷源已不能满足要求，拟定重建一单元制冷系统，供给空调实验台合格的冷冻水（喷雾室和水冷式空气冷却器）， 故为间接供冷系统, 所以 A 取 1.15 。空调冷负荷 Q0=53．5KW。最低负荷Qmin=37KW。③ Q0max=53.5KW。Φ 0=AQ0max =1.15×53.5=61.525KW。二、确定制冷剂种类和系统形式（一）制冷剂的选择1. 氟利昂（1）氟利昂排气温度比较低（与氨相比），所以氟利昂制冷剂中的油经油分离器分离后可直接返回曲轴箱。（2）氟利昂制冷剂与水几乎不相容，所以在蒸发温度不低于0℃时，如制冷装置中存在水分，就会在节流阀处形成冰塞，堵塞节流阀， 使制冷无法进行，所以在制冷装置中必须设干燥器。（3）氟利昂液体与润滑油能很好的互相溶解，氟利昂蒸汽与润滑油不能互相溶解，所以， 在蒸发器中， 随制冷剂的蒸发，润滑油便被分离出来，留在蒸发器中形成油膜热阻，影响传热，同时压缩机也会缺油，在设计时要考虑压缩机回油。（4）如系统中完全不含水分，氟利昂对金属无腐蚀性，如有水分（即使很少）氟利昂对金属腐蚀性会增加，尤其对铅、镁、铜等，会产生“镀铜“现象。由于卤化物暴露在热的铜表面，则产生很亮的绿色，故可用卤素喷灯检漏。（5）氟利昂与油共存状态下对填料有影响。（6）氟利昂无燃烧爆炸性。（7）只要不处于缺氧状态氟利昂对人体几乎无影响。（8）氟利昂本身无色无味、无毒、不燃、与空气混合遇火也不爆炸，因此适用于公共建筑或实验室。（9）氟利昂的放热系数低，价格较高， 极易渗透又不容易被发现，而且氟利昂的吸水性较差。（10）氟利昂制冷剂有氟利昂22、氟利昂 134a、氟利昂 12、氟利昂 123 等多种。2. 氨（1）排气温度高，不适用于高压力比，不适于吸气过热度过大的制冷系统。（2）氨液和氨气的比重都较小，氨液的比重小于润滑油，因此在设备底部应设放油阀。（3）氨的传热性能比氟利昂好。（4）氨易溶于水，所以即使制冷系统含...
