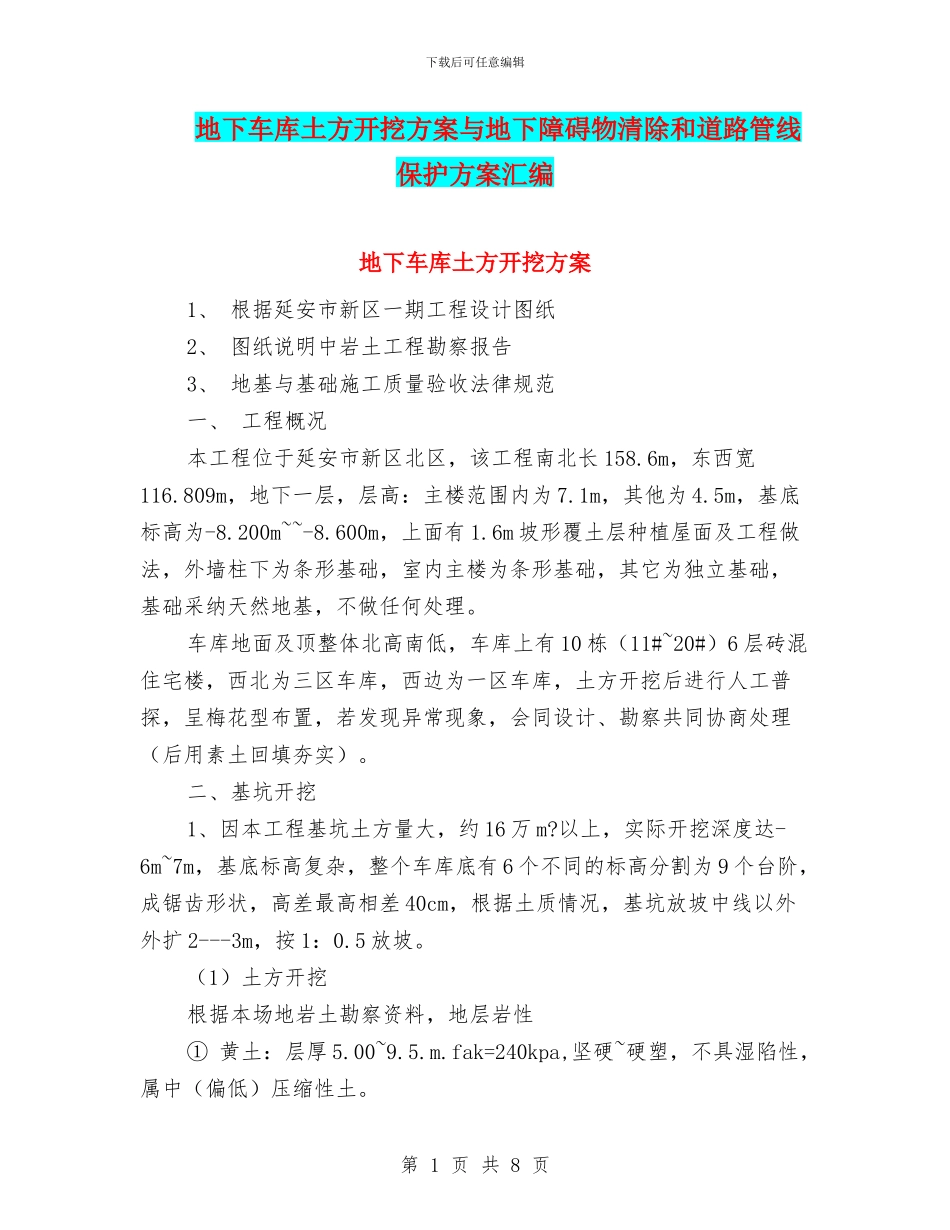

下载后可任意编辑地下车库土方开挖方案与地下障碍物清除和道路管线保护方案汇编地下车库土方开挖方案1、 根据延安市新区一期工程设计图纸2、 图纸说明中岩土工程勘察报告3、 地基与基础施工质量验收法律规范一、 工程概况本工程位于延安市新区北区，该工程南北长 158.6m，东西宽116.809m，地下一层，层高：主楼范围内为 7.1m，其他为 4.5m，基底标高为-8.200m~~-8.600m，上面有 1.6m 坡形覆土层种植屋面及工程做法，外墙柱下为条形基础，室内主楼为条形基础，其它为独立基础，基础采纳天然地基，不做任何处理。车库地面及顶整体北高南低，车库上有 10 栋（11#~20#）6 层砖混住宅楼，西北为三区车库，西边为一区车库，土方开挖后进行人工普探，呈梅花型布置，若发现异常现象，会同设计、勘察共同协商处理（后用素土回填夯实）。二、基坑开挖1、因本工程基坑土方量大，约 16 万 m?以上，实际开挖深度达-6m~7m，基底标高复杂，整个车库底有 6 个不同的标高分割为 9 个台阶，成锯齿形状，高差最高相差 40cm，根据土质情况，基坑放坡中线以外外扩 2---3m，按 1：0.5 放坡。（1）土方开挖根据本场地岩土勘察资料，地层岩性① 黄土：层厚 5.00~9.5.m.fak=240kpa,坚硬~硬塑，不具湿陷性，属中（偏低）压缩性土。第 1 页 共 8 页下载后可任意编辑② 古土壤：层厚 1.30~1.40m,fak=290kpa,坚硬~硬塑，不具湿陷性，属中（偏低）压缩性土。③ 黄土：层厚 4.00~11.60m,fak=270kpa,坚硬~硬塑，不具湿陷性，属中（偏低）压缩性土，勘察期间，各勘探点在勘探深度内均未遇见地下水。由于本工程开挖深度较深，故从北向南分两层开挖，坡道出口留于南面图纸原设计位置，基坑土方开挖量约为 16 万 m?以上，故采纳以机械开挖为主，人工修底为辅的方法完成，即调配 4 台 600 型挖机，20辆 20m?自卸汽车进行土方开挖与外运，第一层退出时进行第二层开挖，再开挖接近基底时，用水准仪测量控制标高，预留 30cm 土层，人工开挖，防止超挖，由人工配合清底整平，确保不扰动基坑底部原土。土方开挖至基底标高时为了防止基底长时间暴露，及时对垫层经行施工。基坑四周设置挡水围坝，在开挖的基底凹处设置集水坑，尽力按图纸设计集水坑设置，并配备污水泵（五台），遇到下雨及时排出，雨停即可继续施工。（2）基坑边坡保护本工程基础较深，实际开挖深度约为-6m~~-9m，如何在保证安全的前提下，既保证施工进度、又比较经济，根据地质情...
