架空线路的导线架设VIP免费

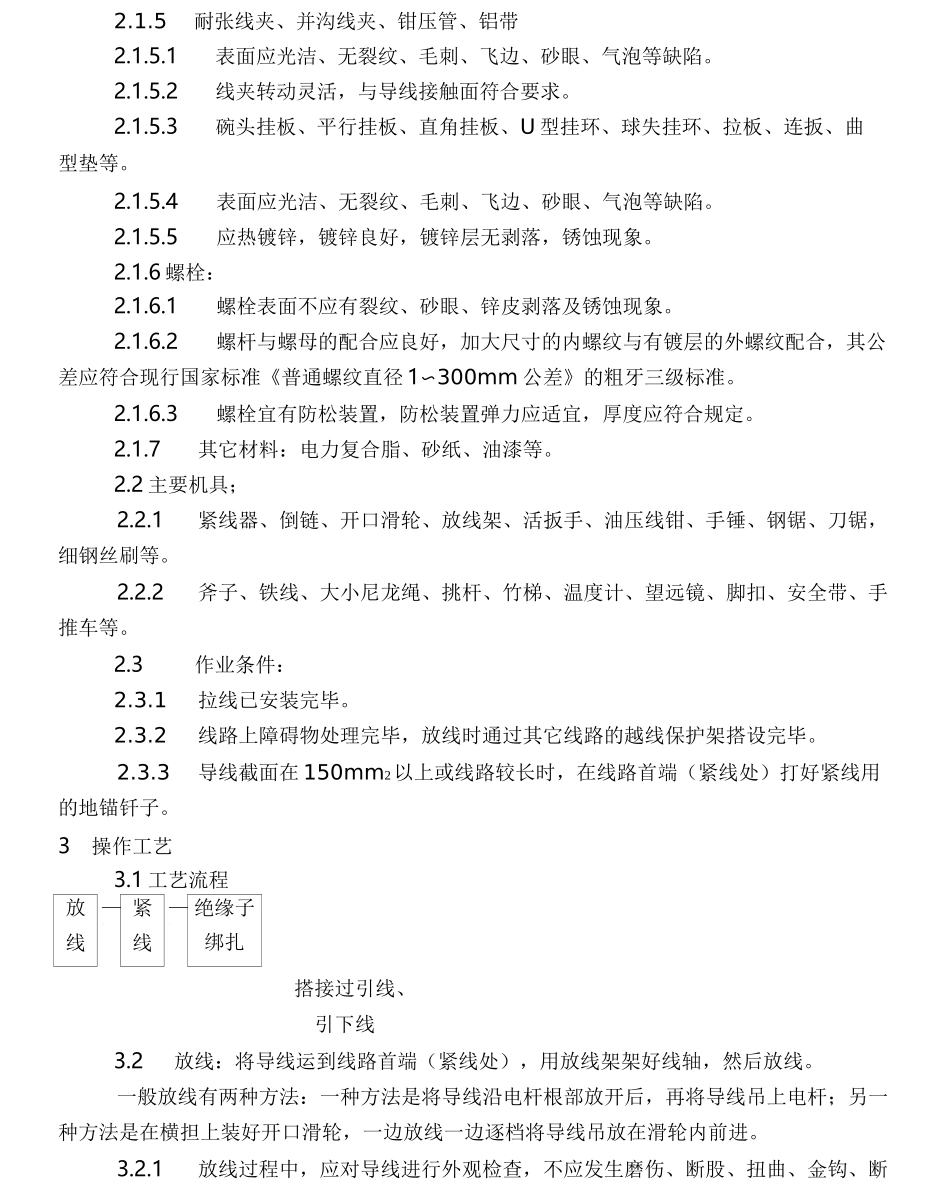

架空线路的导线架设1 范围本工艺标准适用于 10kV 及以下架空配电线路的导线架设安装工程。2施工准备2.1 材料要求：2.1.1所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。2.1.2 导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。2.1.2.2 不应有严重腐蚀现象。2.1.2.3绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。2.1.2.4 导线最小截面应符合表 3-76 所示数值。导线最小截面（mm2）表 3-7610kV1kV 以下居民区非居民区352516〜252516〜2516〜251616直径 3.2〜4.0mm2.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.3.3 弹簧销、垫的弹力适宜。2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于 2.0mm,绝缘导线应选用绝缘绑线。导线种类铝绞线钢芯铝绞线铜绞线2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2线夹转动灵活，与导线接触面符合要求。2.1.5.3碗头挂板、平行挂板、直角挂板、U 型挂环、球失挂环、拉板、连扳、曲型垫等。2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.5应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。2.1.6 螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。2.1.6.2螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1〜300mm 公差》的粗牙三级标准。2.1.6.3螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。2.1.7其它材料：电力复合脂、砂纸、油漆等。2.2 主要机具；2.2.1紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。2.2.2斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。2.3作业条件：2.3.1拉线已安装完毕。2.3.2线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。2.3.3导线截面在 150mm2以上或线路较长时，在线路首端（紧线处）打好紧线用的地锚钎子。3操作工艺3.1 工艺流程放 —>紧 —>绝缘子线线绑扎3.2放线：将导...
