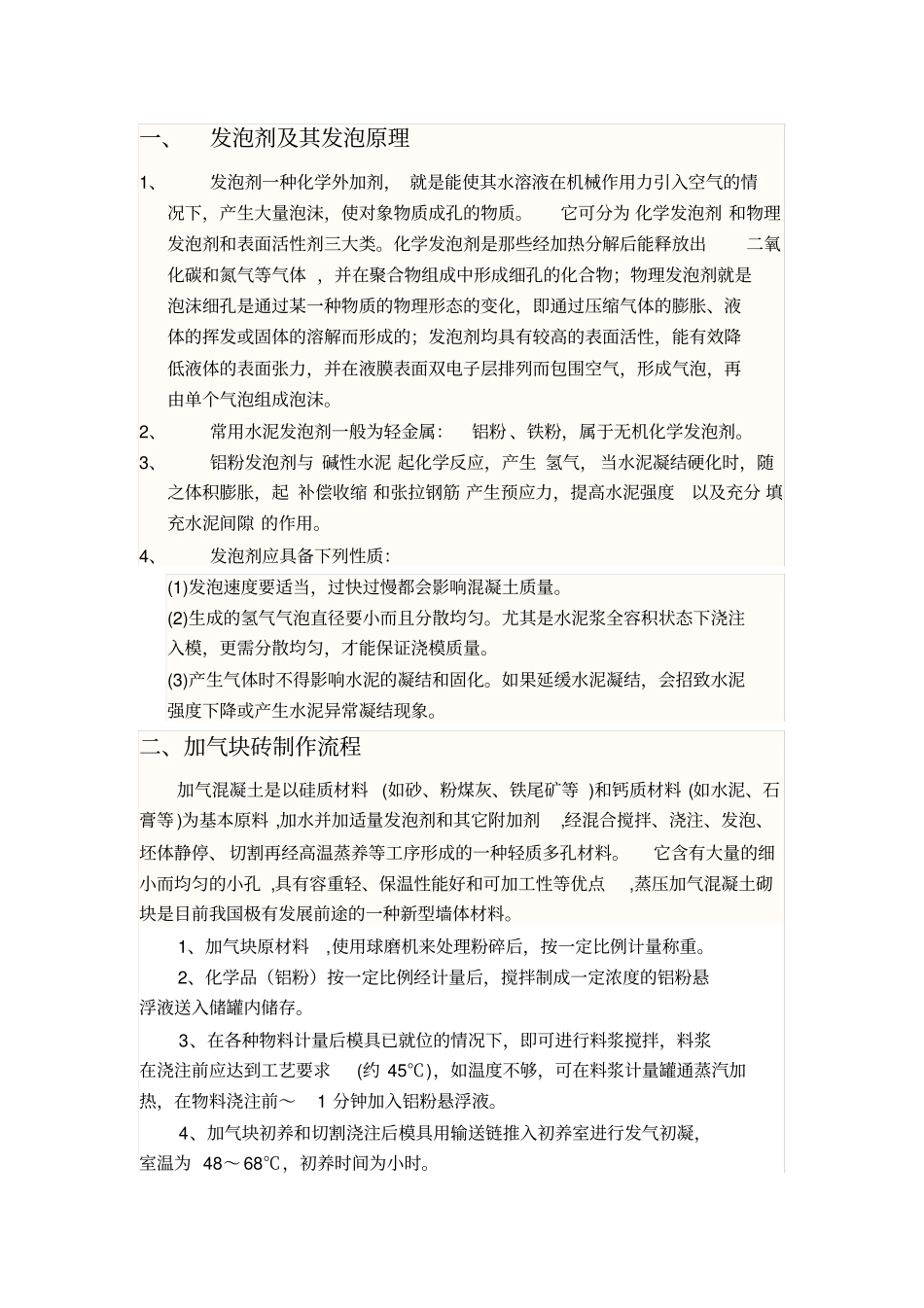

一、发泡剂及其发泡原理1、发泡剂一种化学外加剂， 就是能使其水溶液在机械作用力引入空气的情况下，产生大量泡沫，使对象物质成孔的物质。它可分为 化学发泡剂 和物理发泡剂和表面活性剂三大类。化学发泡剂是那些经加热分解后能释放出二氧化碳和氮气等气体 ，并在聚合物组成中形成细孔的化合物；物理发泡剂就是泡沫细孔是通过某一种物质的物理形态的变化，即通过压缩气体的膨胀、液体的挥发或固体的溶解而形成的；发泡剂均具有较高的表面活性，能有效降低液体的表面张力，并在液膜表面双电子层排列而包围空气，形成气泡，再由单个气泡组成泡沫。2、常用水泥发泡剂一般为轻金属：铝粉 、铁粉，属于无机化学发泡剂。3、铝粉发泡剂与 碱性水泥 起化学反应，产生 氢气， 当水泥凝结硬化时，随之体积膨胀，起 补偿收缩 和张拉钢筋 产生预应力，提高水泥强度以及充分 填充水泥间隙 的作用。4、发泡剂应具备下列性质：(1)发泡速度要适当，过快过慢都会影响混凝土质量。(2)生成的氢气气泡直径要小而且分散均匀。尤其是水泥浆全容积状态下浇注入模，更需分散均匀，才能保证浇模质量。(3)产生气体时不得影响水泥的凝结和固化。如果延缓水泥凝结，会招致水泥强度下降或产生水泥异常凝结现象。二、加气块砖制作流程加气混凝土是以硅质材料 (如砂、粉煤灰、铁尾矿等 )和钙质材料 (如水泥、石膏等 )为基本原料 ,加水并加适量发泡剂和其它附加剂,经混合搅拌、浇注、发泡、坯体静停、 切割再经高温蒸养等工序形成的一种轻质多孔材料。它含有大量的细小而均匀的小孔 ,具有容重轻、保温性能好和可加工性等优点,蒸压加气混凝土砌块是目前我国极有发展前途的一种新型墙体材料。1、加气块原材料,使用球磨机来处理粉碎后，按一定比例计量称重。2、化学品（铝粉）按一定比例经计量后，搅拌制成一定浓度的铝粉悬浮液送入储罐内储存。3、在各种物料计量后模具已就位的情况下，即可进行料浆搅拌，料浆在浇注前应达到工艺要求(约 45℃)，如温度不够，可在料浆计量罐通蒸汽加热，在物料浇注前～1 分钟加入铝粉悬浮液。4、加气块初养和切割浇注后模具用输送链推入初养室进行发气初凝，室温为 48～ 68℃，初养时间为小时。5、初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上．脱去模框．切割机即对坯体进行横切、纵切、铣面包头。三、配方原材料CaOSiO2水泥石膏铝粉含量15%～ 20%60%～70%3%～8%3%～ 5%1m 3—四、各组分作用
