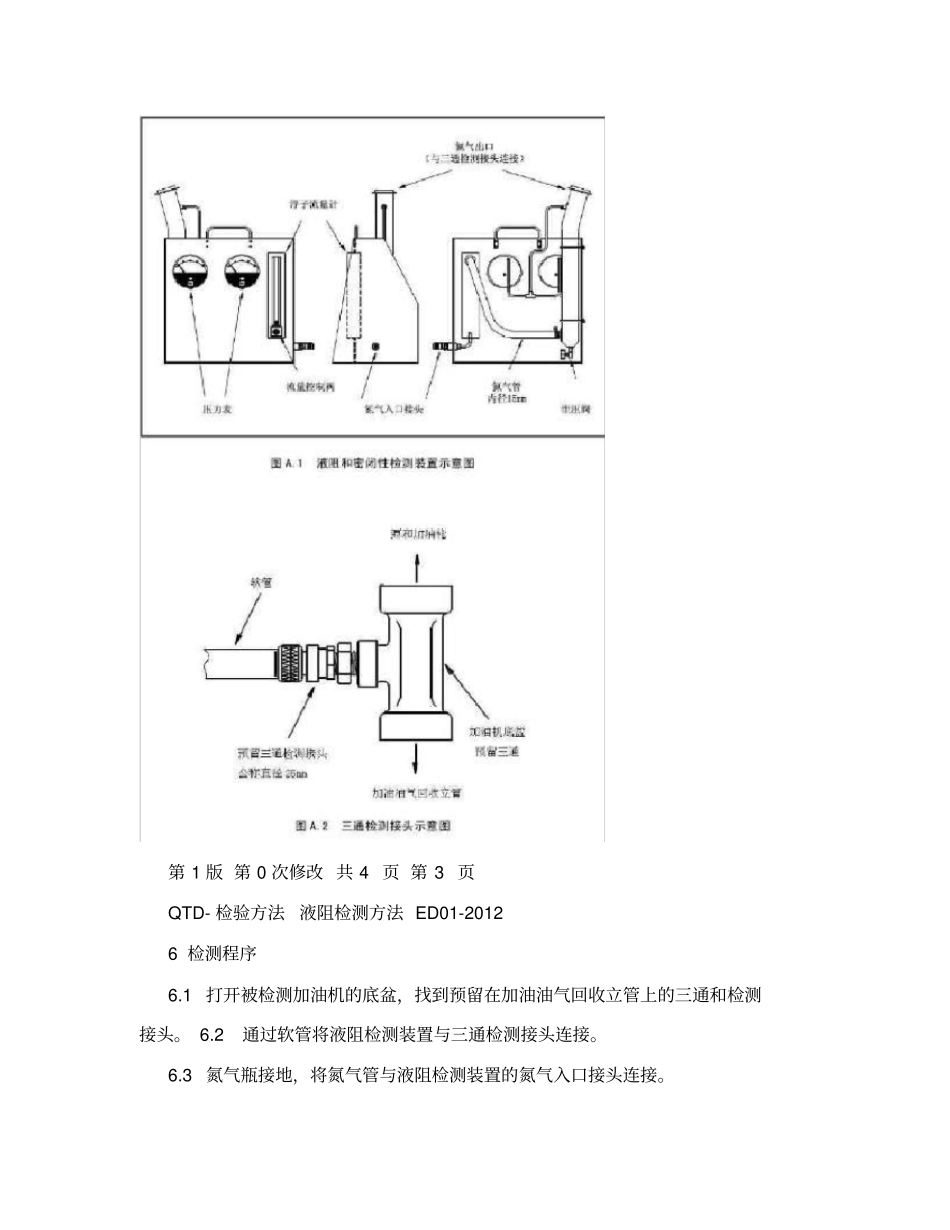

加油站油气回收液阻检验方法检验方法液阻检测方法文件编号 :QTD-ED 01-2012 版次 / 更改:1/ 0 颁布日期 :2012 年 06 月 01 日实施日期 :2012 年 06 月 02 日受控状态 : 分 发 号: 责 任 人 签 字 日 期编 制审 核批 准XX市质量计量监督检测所QTD- 检验方法液阻检测方法 ED01-2012 1 适用范围本附录适用于加油机至埋地油罐的地下油气回收管线液阻检测，并应对每台加油机至埋地油罐的地下油气回收管线进行液阻检测。特别注意 : 检测时应严格执行加油站有关安全生产的规定。2 检测原理和概述2.1 以规定的氮气流量向油气回收管线内充入氮气，模拟油气通过油气回收管线。2.2 用压力表或同等装置检测气体通过管线的液体阻力，了解管线内因各种原因对气体产生阻力的程度，用来判断是否影响油气回收。3 偏差和干扰3.1 相关油气管线的任何泄漏会导致液阻测量值偏低。3.2 如果等待氮气流量稳定的时间少于 30s 就开始检测，会产生错误的液阻测量值。 4 检测设备4.1 氮气和氮气瓶。使用商用等级氮气，带有两级压力调节器和一个 6.9kPa 泄压阀的高压氮气瓶。 4.2 压力表。使用 5.1 、5.2 和 5.3 描述的压力表。4.3 浮子流量计。使用 5.4 描述的浮子流量计，与压力表共同组装成液阻检测装置 ( 参见图 A.1 所示) 。 4.4 秒表。使用 5.5 描述的秒表。4.5 三通检测接头。预留在加油油气回收立管上用来检测的设备( 参见图 A.2 所示 ) 。 4.6 软管。用于液阻检测装置氮气出口与三通检测接头的连接，通过软管向油气回收管线充入氮气。 4.7 接地装置。设备和安装方法应符合有关规定。5 灵敏度、范围和精度5.1 提供的压力表应能够测量液阻最大值和最小值。5.2 和 5.3 描述了推荐的机械式或电子式压力表的量程范围。 5.2 机械式压力表表盘最小直径 100mm，满量程范围 0,250Pa ，精度为满量程的 2%，最小刻度 5Pa。 5.3 电子式压力测量装置满量程范围 0,2.5kPa ，精度为满量程的 0.5%; 满量程范围 0,5.0kPa ，精度为满量程的 0.25%。5.4 浮子流量计的量程范围为 0,100L/min ，精度为满量程的 2%，最小刻度2L/min 。 5.5 秒表精度在 0.2s 之内。5.6 所有计量仪器应按计量标准校准。第 1 版 第 0 次修改 共 4 页 第 2 页QTD- 检验方法液阻检测方法 ED01-2012 第 1 版 第 0 次修改 共 4 页 第 3 页QTD- 检验方法液阻检测方法 ED...
