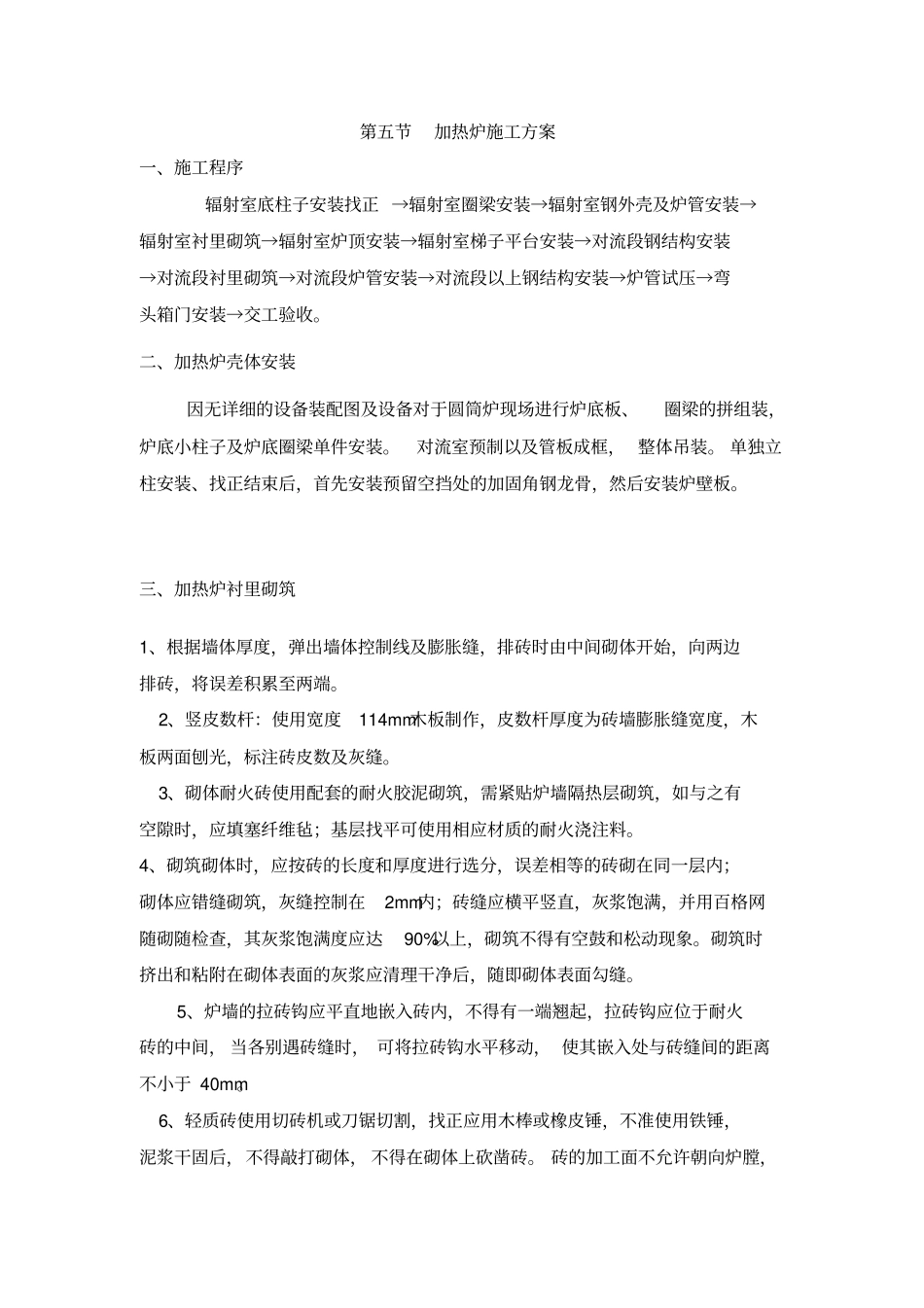

第五节加热炉施工方案一、施工程序辐射室底柱子安装找正 →辐射室圈梁安装→辐射室钢外壳及炉管安装→辐射室衬里砌筑→辐射室炉顶安装→辐射室梯子平台安装→对流段钢结构安装→对流段衬里砌筑→对流段炉管安装→对流段以上钢结构安装→炉管试压→弯头箱门安装→交工验收。二、加热炉壳体安装因无详细的设备装配图及设备对于圆筒炉现场进行炉底板、圈梁的拼组装，炉底小柱子及炉底圈梁单件安装。对流室预制以及管板成框， 整体吊装。 单独立柱安装、找正结束后，首先安装预留空挡处的加固角钢龙骨，然后安装炉壁板。三、加热炉衬里砌筑1、根据墙体厚度，弹出墙体控制线及膨胀缝，排砖时由中间砌体开始，向两边排砖，将误差积累至两端。2、竖皮数杆：使用宽度114mm木板制作，皮数杆厚度为砖墙膨胀缝宽度，木板两面刨光，标注砖皮数及灰缝。3、砌体耐火砖使用配套的耐火胶泥砌筑，需紧贴炉墙隔热层砌筑，如与之有空隙时，应填塞纤维毡；基层找平可使用相应材质的耐火浇注料。4、砌筑砌体时，应按砖的长度和厚度进行选分，误差相等的砖砌在同一层内；砌体应错缝砌筑，灰缝控制在2mm内；砖缝应横平竖直，灰浆饱满，并用百格网随砌随检查，其灰浆饱满度应达90%以上，砌筑不得有空鼓和松动现象。砌筑时挤出和粘附在砌体表面的灰浆应清理干净后，随即砌体表面勾缝。5、炉墙的拉砖钩应平直地嵌入砖内，不得有一端翘起，拉砖钩应位于耐火砖的中间， 当各别遇砖缝时， 可将拉砖钩水平移动， 使其嵌入处与砖缝间的距离不小于 40mm。6、轻质砖使用切砖机或刀锯切割，找正应用木棒或橡皮锤，不准使用铁锤，泥浆干固后，不得敲打砌体， 不得在砌体上砍凿砖。 砖的加工面不允许朝向炉膛，砖加工后的厚度不得小于原砖厚的2/3 ，长度不得小于原砖长度的1/2 ，禁止磨平砖墙表面。四、耐火浇注料施工1、锚固件的焊接与安装：1.1 除锈：对所有需施衬的炉墙板锚固钉焊点处应进行除锈，除去表面浮锈、油污及其它杂物。1.2 Y 型锚固钉焊接：Y 型锚固钉与炉壁板焊接应四周满焊牢固，焊角高度为 6mm。锚固钉应焊接牢固、无裂纹、咬肉现象，且于器壁垂直。锚固钉焊接完毕后，用0.5Kg 的铁锤进行敲击检查，每4m2抽查一个锚固钉，锤击已焊好的锚固钉端部（扁形锚固钉打大面）打弯90℃不断裂，并在其旁补焊一个。1.3 锚固钉焊接方法：“ Y”型钉的焊接采用手工焊的方法进行施焊。2、耐火 浇注料 施工2.1 拌合：耐火 浇注料 的搅拌需采用转臂式搅拌机，严...
