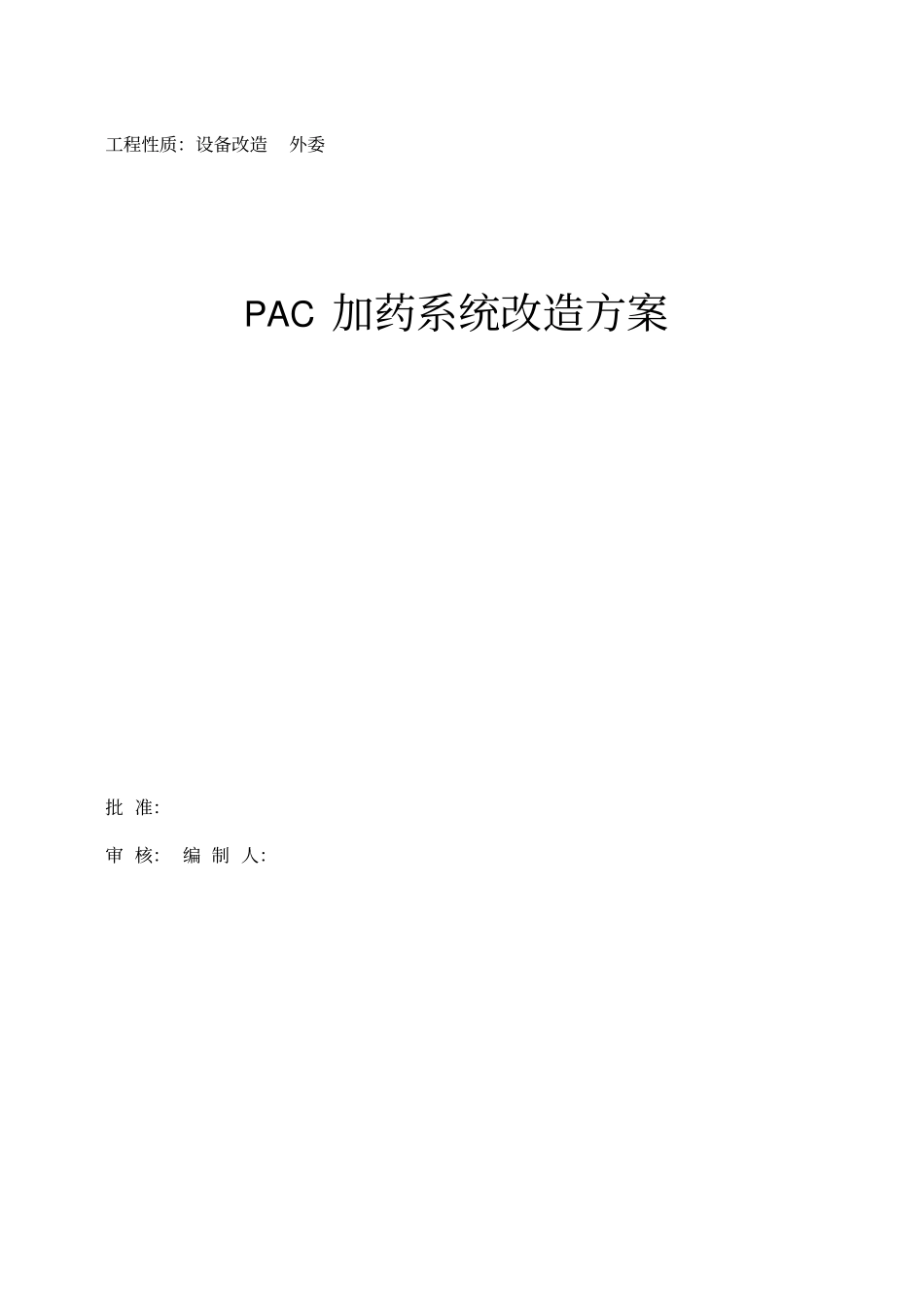

工程性质：设备改造外委PAC 加药系统改造方案批 准：审 核： 编 制 人：PAC 加药系统改造方案一、改造原因：聚合氯化铝（ PAC ）是净水厂水处理工艺的主要药物，新厂加药系统的加药箱已经部分锈蚀，药液外漏，需要重做药箱，另外PAC 投药设备设计不合理，加大了运行人员的劳力，需要改造。、设备型号及规格参数、制造厂家: 全自动溶解加药体机（ 1 套）建议更换加药箱、上料机型号PY2-3500药箱规格2500*1220*1130mm处理量4000L/h材质不锈钢 316 冷轧板，3mm 厚药箱规格2500*1220*1130mm上料机药斗规格方口 1000*1000mm ，锥底，高 800mm ，同药箱材质材质sus304螺旋及药管长 6500mm ，螺旋为sus304 不锈钢材质，药管为 PPR 管电压380V功率1.5KW生产厂家奥德科技三、改造项目及容 : 1、拆卸原有控制箱 1 个； 1000*1000*1500mm 投药斗 1 个;搅拌机 2 个；螺旋上料机1 套，妥善放置，清理表污物。拆除进出 pvc 水管10m 、 pvc 阀门 8 个。2 、 按照原有的药箱格局、规格2500*1220*1130mm 采用 3mm 厚不锈钢316 冷轧板加工药箱，药箱壁衬塑处理。3、人工拆除1500*2000*1500mm 的混凝土地面基础。采用 3mm 厚不 锈钢316 冷 轧板 加工 上 料机 药斗 ，上 口方 形，规 格 1000*1000mm ，下口锥形， 高 800mm ，药斗口为活动式盖子，距上口 400mm 处焊接钢制网篦， 以过滤结块药粉和杂物，药斗 壁衬塑。采用20*20*2mm 方管焊接固定架子，将药斗采用地脚螺栓固定于地面，支架总量0.1t 。4、 更换螺旋及药管，螺旋仍为 sus304 不锈钢材质，长 6500mm ， 螺距，药管为 PPR 管，长 6500mm ，在原有支架的基础上采用20*40*2mm 的矩钢焊接支架，支撑螺旋及药管，增加一个操作台阶，新增钢材重量共0.4t 。5、更换投药斗LEMICON-S 料位计 1 个，型号为LS-2 ，拆除投药斗原有振动器， 药斗外壁重新安装振动器2 个，型号为MVE20 ， 参数 FC（kg ）22,230V0.1A ，0.03kw 。6、更换电缆护套的软管30m ，采用 DE50PPR 、阀门恢复原有进出水管道以及溢流、排空管道。7、 重新安装拆卸下来的设备，包括药箱上部药斗1 个，搅拌机两台，液位计1 个、配电箱1 个，恢复原有电气设备的接线，重做电缆、元器件的标识，通电调试，保证设备正常运转。8、清理药箱上部药斗壁、外表面，外层喷涂银色防腐漆，共 10m2四、施工方法：1. 拆除原有配电箱，投药斗、搅拌机，...
