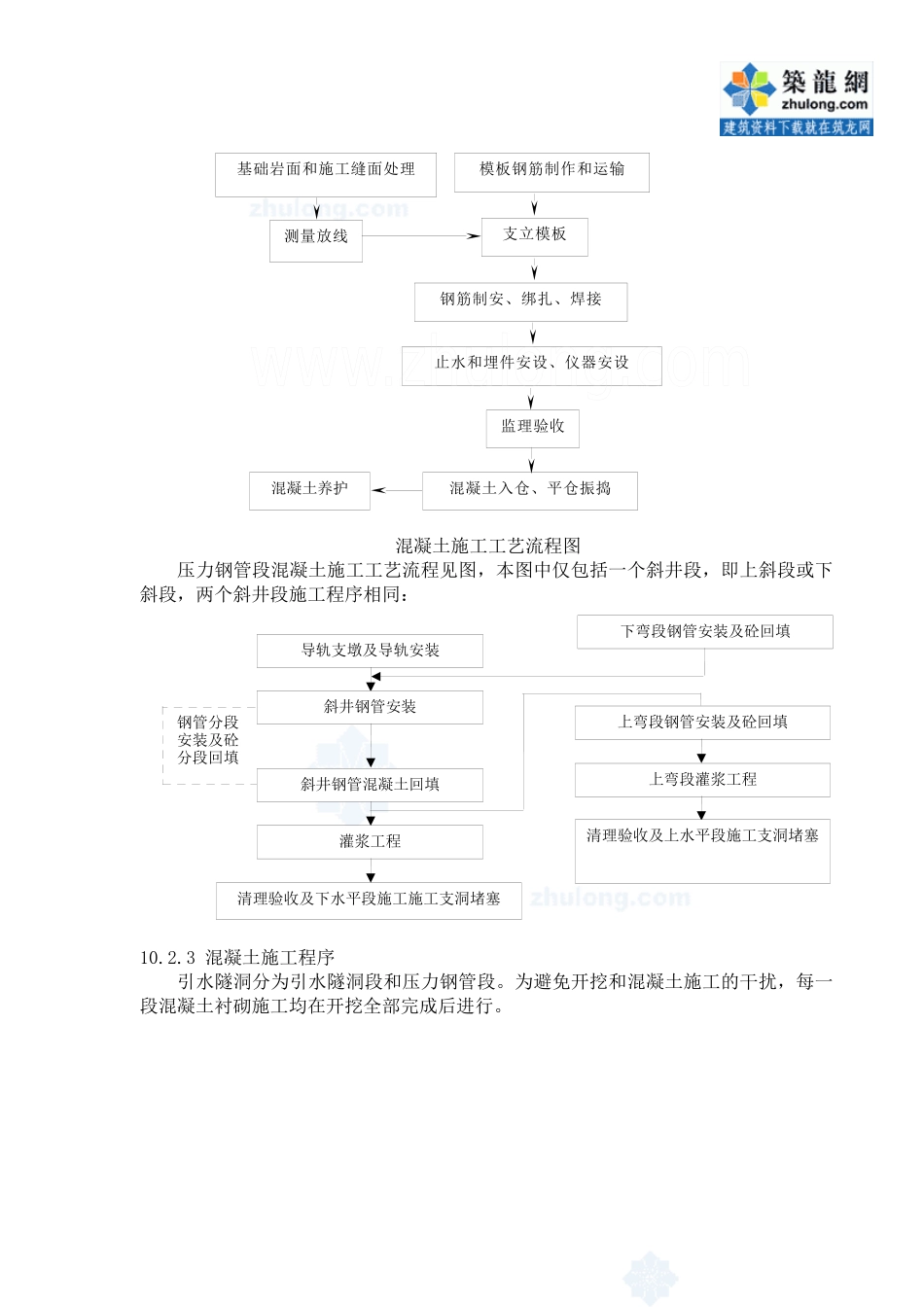

第 10 章 引水隧洞混凝土施工10.1工程简述本标段发电引水系统引水隧洞、压力钢管二部分组成：一、引水隧洞长8400.047m，为马蹄形断面，开挖洞径 4.15m×3.90m～5.3m×5.2m（高×宽），主要衬砌断面形式为 B 型断面，40cmC25 混凝土。二、压力钢管采用地下埋管，管径2.6m，分为上平段、上斜段、中平段、下斜段、下平段，其中斜井直段（上斜段和下斜段长之和）长约 504.83m，倾角 60°。上平段中心高程为 697.20m，中平段中心高程为 480.00m，下平段中心高程为 260.00m，洞内埋管长约 1428.35m，开挖断面尺寸为 4.2m×4.2m（宽×高，城门洞型）主要衬砌断面形式为 D 型断面，80cmC20 衬砌混凝土及回填混凝土。本次招标隧洞范围为引水隧洞桩号 Y+1250～Y+9650.047 段以及桩号 G+000～G+1428.353 段。主要工程量见下表：项目编号项目名称单位数量2引水隧洞工程 2.1.3钢筋混凝土工程 2.1.3.1混凝土 2.1.3.1.1隧洞衬砌混凝土 C25(二级配)W6 60cm 厚m313532.1.3.1.2隧洞衬砌混凝土 C25(二级配)W6 40cm 厚m366142.1.3.1.3隧洞底板混凝土 C25（二级配） 20cm 厚m342672.1.3.1.4隧洞钢管衬砌混凝土 C20(二级配) 80cm 厚m34692.1.3.1.5引水隧洞洞内钢管回填素混凝土 C20(二级配)80cm 厚m3129262.1.3.2钢筋t6772.2地质缺陷处理工程 2.2.3钢筋混凝土工程 2.2.3.1衬砌混凝土 C25(二级配)m34002.2.3.2混凝土回填 C20（二级配）m32682.2.3.3钢筋t3210.2隧洞衬砌总体施工方案及流程10.2.1 隧洞各部位衬砌施工方案见下表隧洞衬砌施工方案一缆表衬砌部位衬砌类型施工方法引水隧洞段B、C 型断面边顶拱混凝土采用钢模台车全断面衬砌， 3m3 砼搅拌运输车运输（轨道式），HB40B混凝土泵送入仓，人工平仓，插入式振捣器振捣。钢模台车长 10m。最后进行底板混凝土施工。压力钢管段D 型断面利用压力钢管作为模板分段施工，HB40B 混凝土泵送入仓，人工平仓，插入式振捣器振捣。分段长度 8m。10.2.2 混凝土施工工艺流程引水隧洞段混凝土施工工艺流程见图。基础岩面和施工缝面处理模板钢筋制作和运输测量放线支立模板钢筋制安、绑扎、焊接止水和埋件安设、仪器安设监理验收混凝土入仓、平仓振捣混凝土养护清理验收及下水平段施工施工支洞堵塞导轨支墩及导轨安装斜井钢管安装钢管分段安装及砼分段回填斜井钢管混凝土回填灌浆工程下弯段钢管安装及砼回填上弯段钢管安装及砼回填上弯段灌浆工程清理验收及上水平段施工支洞堵塞混...
