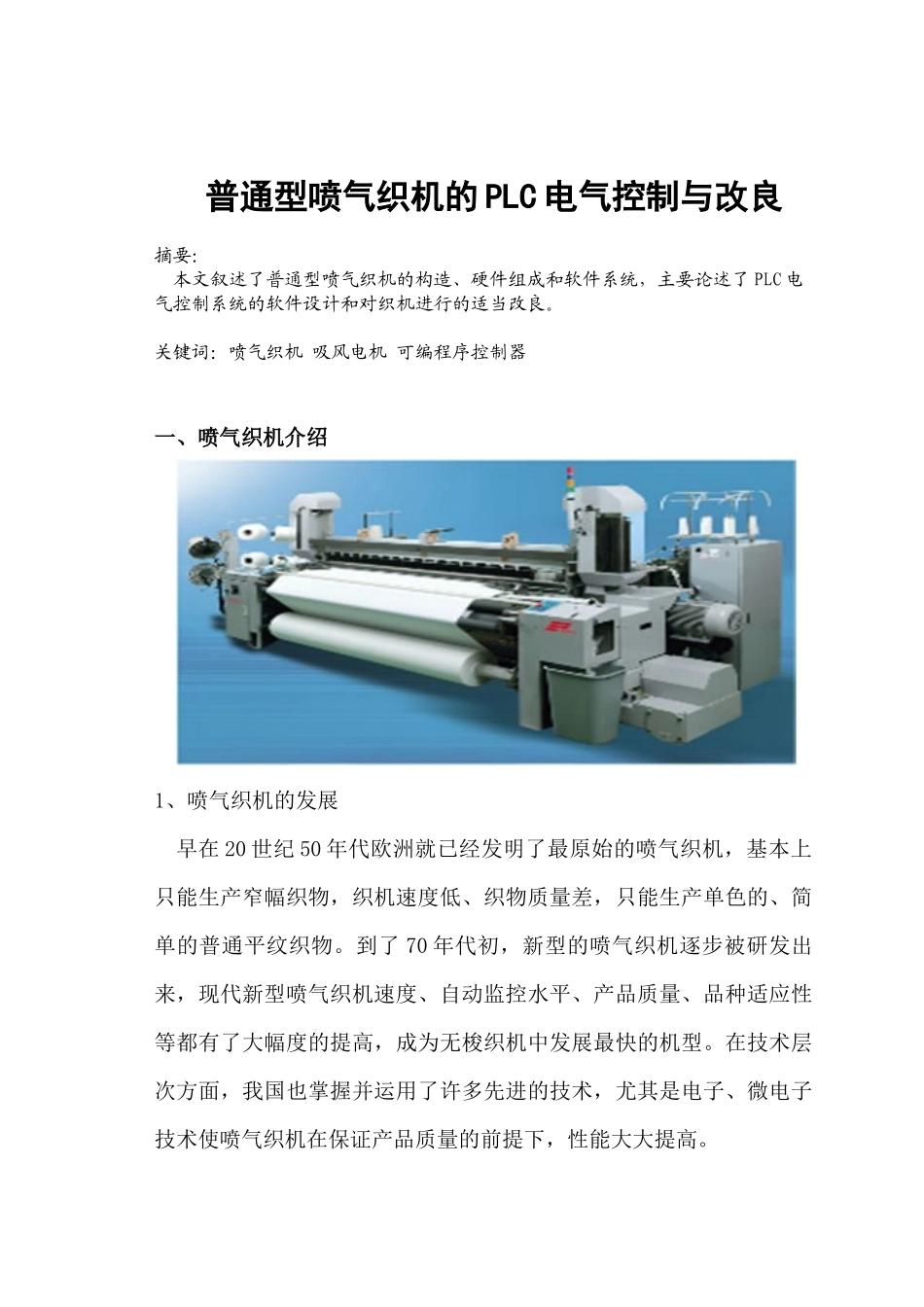

国家职业资格全省统一鉴定 维修电工技师（国家职业资格二级）文章题目： 普通型喷气织机的 PLC 电气控制 姓 名： 何至一 身份证号： 32040419880621 所在省市： 江苏常州 所在单位： 江苏省常州高级技师学院 普通型喷气织机的 PLC 电气控制与改良摘要： 本文叙述了普通型喷气织机的构造、硬件组成和软件系统，主要论述了 PLC 电气控制系统的软件设计和对织机进行的适当改良。 关键词：喷气织机 吸风电机 可编程序控制器一、喷气织机介绍 1、喷气织机的发展早在 20 世纪 50 年代欧洲就已经发明了最原始的喷气织机，基本上只能生产窄幅织物，织机速度低、织物质量差，只能生产单色的、简单的普通平纹织物。到了 70 年代初，新型的喷气织机逐步被研发出来，现代新型喷气织机速度、自动监控水平、产品质量、品种适应性等都有了大幅度的提高，成为无梭织机中发展最快的机型。在技术层次方面，我国也掌握并运用了许多先进的技术，尤其是电子、微电子技术使喷气织机在保证产品质量的前提下，性能大大提高。 喷气织机以前的适应性不是很高，对生产出的产品也有较高的挑剔性，只能制造些牛仔布之类的粗重织物。经过多年的发展，喷气织机已从之前的单色引纬发展到了现在的多色引纬，引纬的颜色可以从4~12 色之间任意变换，还可以根据不同种类不同性质的原材料和纬纱经行纺织。2、喷气织机的自动控制系统喷气织机的自动控制系统主要是采用的电子技术（如 PLC），其主要功能是电子选纬、电子控制寻纬、电子送经、电子卷取、经纬向断头的检测及原因分析、纬向断头自动修复、纬纱密度及织机速度自动控制、机器停车自动控制等，自动化后的喷气织机大大减少了人工的使用，同样还加快了生产效率，对企业的发展起到了重要的作用。二、喷气织机的组成与原理机械部分：喷气织机主要由机架、传动系统、制动系统、开口机构、引纬机构、打纬机构、送经机构、卷取机构、绞边机构、剪刀机构、捕边纱装置、集中供油和自动控制系统组成。 机 架压 缩 空 气 机等 组 成 的 引纬系统开口机构送经机构储纬器卷取机构电气控制箱（包括 PLC 、电子离合器、旋 转 编 码 器等）外部电源人机界面1、传动系统想要把主电机的动力分配传递给主要的几个机构（如开口和打纬机构等），就必须通过传动系统来进行控制。喷气织机的传动系统分有很多个细节小块，比如送经、卷取和织边等全都被分为独立的电子系统来控制。如此电子化之后能节省许...
