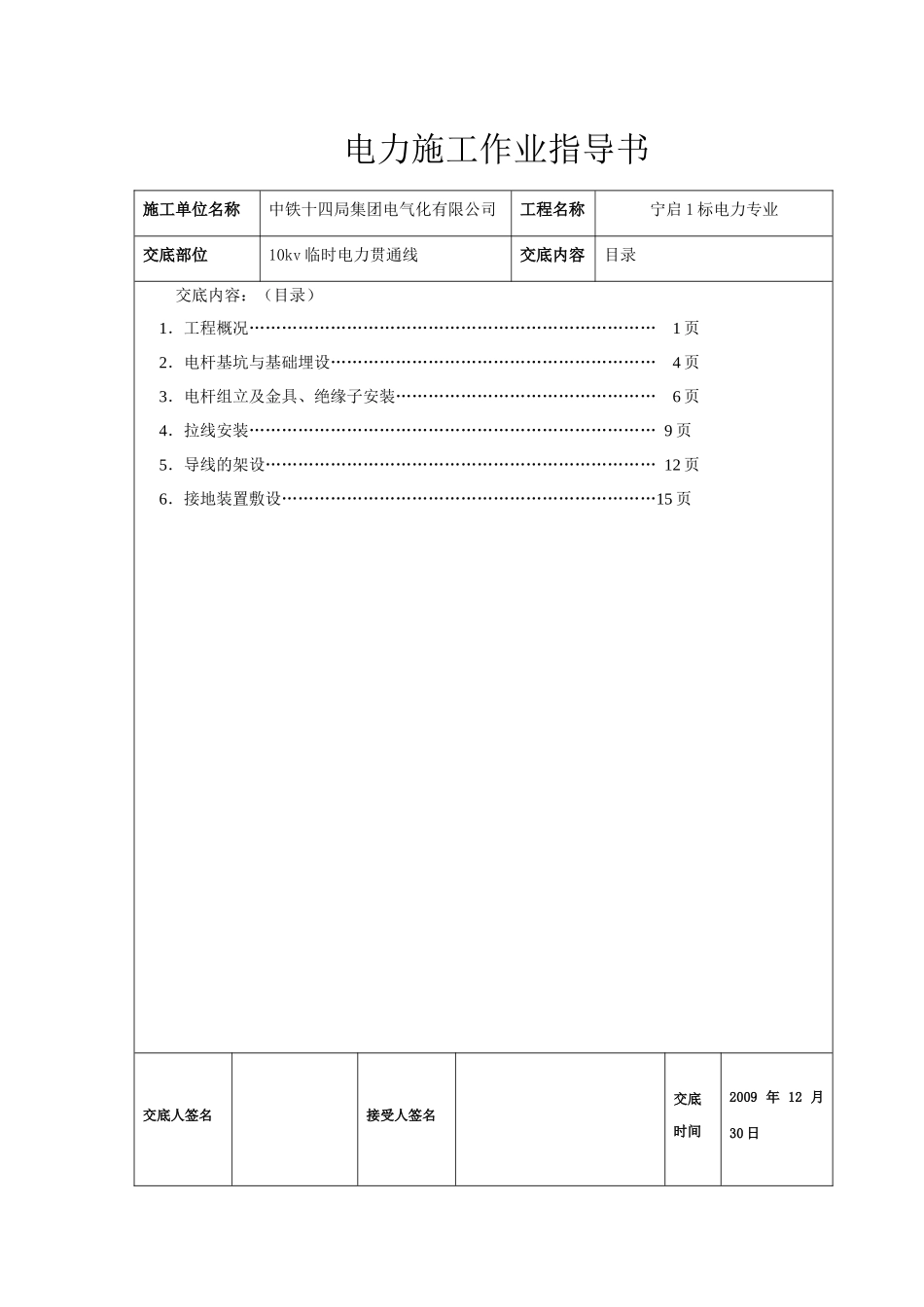

电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启 1 标电力专业交底部位10kv 临时电力贯通线交底内容目录交底内容：（目录）1．工程概况………………………………………………………………… 1 页2．电杆基坑与基础埋设…………………………………………………… 4 页3．电杆组立及金具、绝缘子安装………………………………………… 6 页4．拉线安装………………………………………………………………… 9 页5．导线的架设……………………………………………………………… 12 页6．接地装置敷设……………………………………………………………15 页交底人签名 接受人签名交底时间 2009 年 12 月 30 日电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启 1 标电力专业交底部位10kv 临时电力贯通线交底内容工程概况工程概况1、 工程名称：SZ-2 标段临时电力工程2、 正线里程：DK351+100——DK4203、 建设单位： 4、 设计单位： 5、 施工单位：中铁十四局集团电气化工程有限公司6、 合同工期：2008 年 11 月 1 日—2008 年 12 月 30 日。7、 主要技术特点：新建 10KV 电力贯通线，采用环形预应力钢筋混凝土电杆、铁横担、钢芯铝绞线。 交底人签名 接受人签名交底时间 2009 年 12 月 30 日电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启 1 标电力专业交底部位10kv 临时电力贯通线交底内容电杆基坑及基础埋设电杆基坑及基础埋设1、直线施工前的定位应符合下列规定：（1）直线杆顺线路方向位移， 10 KV 及以下架空电力线路不应超过设计档距的 3%。直线杆横线路方向位移不应超过 50mm；（2）转角杆、分支杆的横线路、顺线路方向的位移均不应超过 50mm。2、10 KV 及以下电杆其埋设深度当设计未作规定时，不宜小于下表数据：电杆埋设深度杆长（m）10.012.015.018.0深度（m）1.71.92.32.6—3.0 注：1 处于斜坡上的双杆，其埋深应以坡下深度为准； 2 遇有土质松软、流沙、淤泥、冻土、地下水位较高处所，应设围桩。3、电杆基坑底采用底盘时，底盘的圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。4、电杆基础采用卡盘时，应符合系列规定： （1） 安装前应将其下部土壤分层夯实； （2） 直线杆卡盘应与线路平行，并在电杆左、右侧交...
