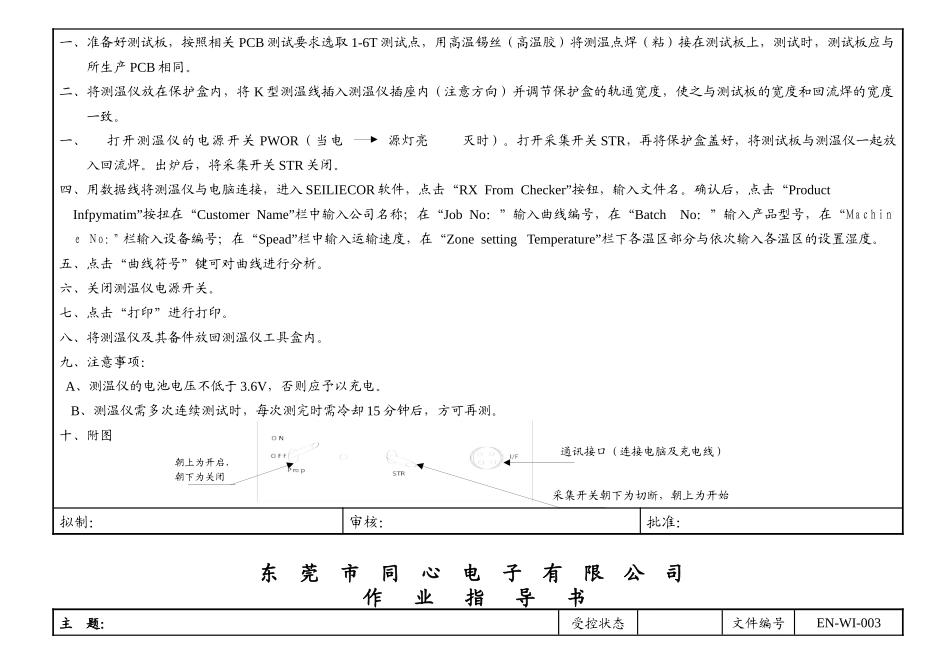

东 莞 市 同 心 电 子 有 限 公 司作 业 指 导 书主 题：SEILIECOR SMP-206 微型测温仪操作指导书受控状态文件编号EN-WI-002版 本A0页 码第 1 页共 1 页一、准备好测试板，按照相关 PCB 测试要求选取 1-6T 测试点，用高温锡丝（高温胶）将测温点焊（粘）接在测试板上，测试时，测试板应与所生产 PCB 相同。二、将测温仪放在保护盒内，将 K 型测温线插入测温仪插座内（注意方向）并调节保护盒的轨通宽度，使之与测试板的宽度和回流焊的宽度一致。一、打开测温仪的电源开关 PWOR（当电源灯亮 灭时）。打开采集开关 STR，再将保护盒盖好，将测试板与测温仪一起放入回流焊。出炉后，将采集开关 STR 关闭。四、用数据线将测温仪与电脑连接，进入 SEILIECOR 软件，点击“RX From Checker”按钮，输入文件名。确认后，点击“Product Infpymatim”按扭在“Customer Name”栏中输入公司名称；在“Job No：”输入曲线编号，在“Batch No：”输入产品型号，在“Ｍａｃｈｉｎｅ Ｎｏ：”栏输入设备编号；在“Spead”栏中输入运输速度，在“Zone setting Temperature”栏下各温区部分与依次输入各温区的设置湿度。五、点击“曲线符号”键可对曲线进行分析。六、关闭测温仪电源开关。七、点击“打印”进行打印。八、将测温仪及其备件放回测温仪工具盒内。九、注意事项： A、测温仪的电池电压不低于 3.6V，否则应予以充电。B、测温仪需多次连续测试时，每次测完时需冷却 15 分钟后，方可再测。十、附图拟制： 审核：批准：东 莞 市 同 心 电 子 有 限 公 司作 业 指 导 书主 题：受控状态文件编号EN-WI-003朝上为开启，朝下为关闭采集开关朝下为切断，朝上为开始通讯接口（连接电脑及充电线）锡膏搅拌机操作指导书版 本A1页 码第 1 页共 3 页1、打开机器上盖，确认机器内无异物。2、检查设备各相关器件要求是否正常(具体内容参照《锡膏搅拌机点检表》。3、转动锡膏夹具之角度，以方便扳手转动夹具。4、将待搅拌之锡膏瓶（已经密封回温）置入机器夹具其内并锁紧，使锡膏瓶不松动，搅拌锡膏时须同时搅拌两瓶，两个夹具上的锡膏瓶，其重量差异不可超过 100 克，否则可能使机器在高速搅拌时产生晃动。5、用手转动锡膏瓶一圈，确认不会发生碰撞，将机器盖盖上，扣好锁扣。6、确认时间掣设定时间为 4M。7、接通电源，按下左边的电源开关，电源指示灯亮；按下右边绿色启动按钮，指示灯亮；...
