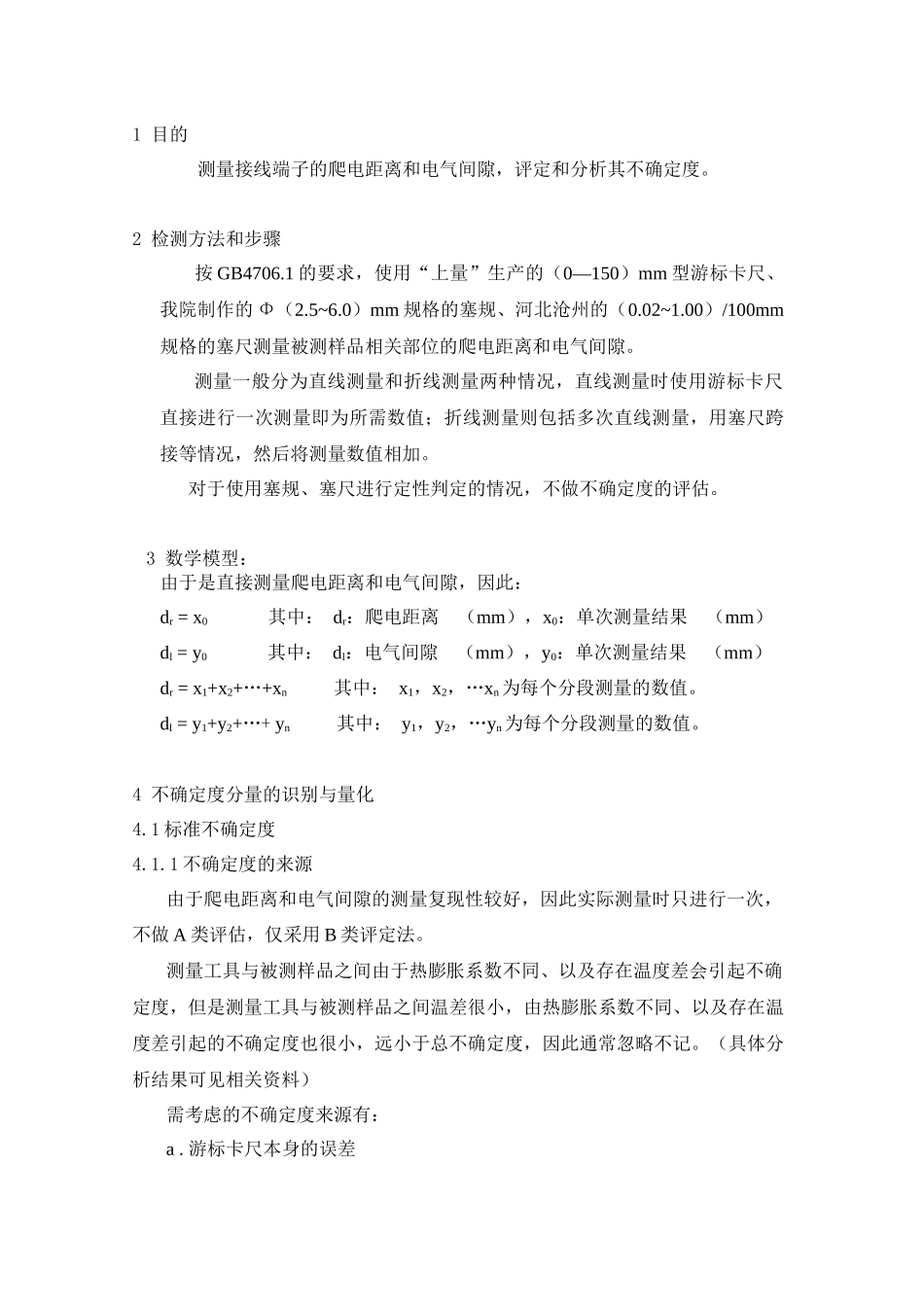

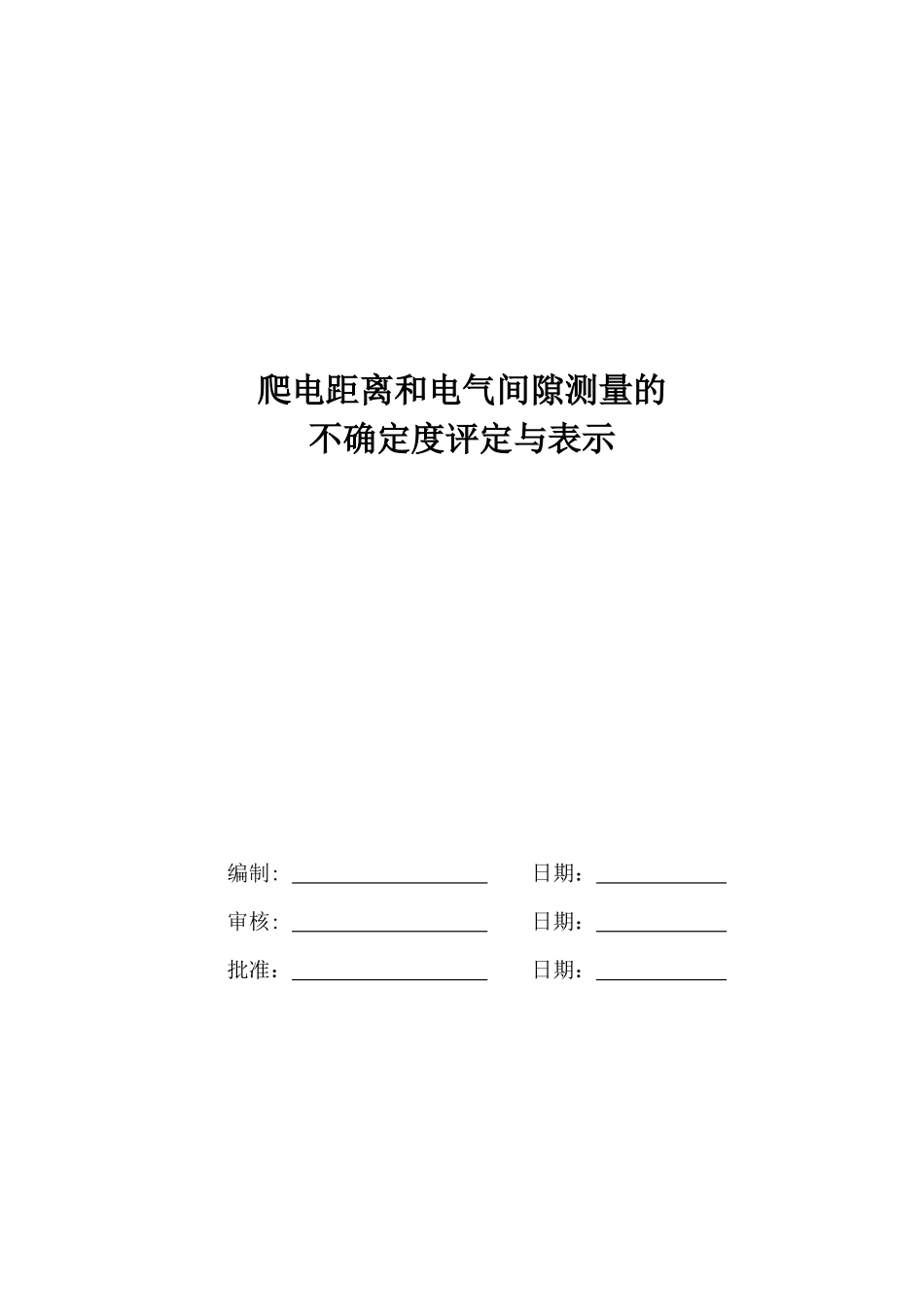

爬电距离和电气间隙测量的不确定度评定与表示编制: 日期： 审核: 日期： 批准： 日期： 1 目的测量接线端子的爬电距离和电气间隙，评定和分析其不确定度。2 检测方法和步骤按 GB4706.1 的要求，使用“上量”生产的（0—150）mm 型游标卡尺、我院制作的 Φ（2.5~6.0）mm 规格的塞规、河北沧州的（0.02~1.00）/100mm规格的塞尺测量被测样品相关部位的爬电距离和电气间隙。测量一般分为直线测量和折线测量两种情况，直线测量时使用游标卡尺直接进行一次测量即为所需数值；折线测量则包括多次直线测量，用塞尺跨接等情况，然后将测量数值相加。对于使用塞规、塞尺进行定性判定的情况，不做不确定度的评估。3 数学模型：由于是直接测量爬电距离和电气间隙，因此：dr = x0 其中： dr：爬电距离 （mm），x0：单次测量结果 （mm）dl = y0 其中： dl：电气间隙 （mm），y0：单次测量结果 （mm）dr = x1+x2+…+xn 其中： x1，x2，…xn 为每个分段测量的数值。dl = y1+y2+…+ yn 其中： y1，y2，…yn 为每个分段测量的数值。4 不确定度分量的识别与量化4.1 标准不确定度4.1.1 不确定度的来源由于爬电距离和电气间隙的测量复现性较好，因此实际测量时只进行一次，不做 A 类评估，仅采用 B 类评定法。测量工具与被测样品之间由于热膨胀系数不同、以及存在温度差会引起不确定度，但是测量工具与被测样品之间温差很小，由热膨胀系数不同、以及存在温度差引起的不确定度也很小，远小于总不确定度，因此通常忽略不记。（具体分析结果可见相关资料）需考虑的不确定度来源有：a . 游标卡尺本身的误差b . 读数时的对线误差c . 塞规本身的误差d . 塞尺本身的误差e . 确定短接点的误差（对于折线测量的情况）f . 确定折点位置的误差（对于折线测量的情况）4.1.2 方差和传播系数a)使用游标卡尺直接进行一次测量即为所需数值 ud=u（x0）b) 测量结果为几个值相加时，传播系数均为 1 ud=√∑i=1nu2(xi) 4.1.3 不确定度分量的量化（1）游标卡尺本身给出的不确定度分量 u1 根据检定证书，此 0.02mm 分度值的游标卡尺，最大偏差为±0.0012mm，均匀分布，估计相对不确定度为 10%。 u1=0.0012/√3 =0.00069mm （2）游标卡尺读数时的对线误差不确定度分量 u2 0.02mm 分度值的游标卡尺，估计对线误差为±0.01mm，整个测量范围内该误差呈现三角分布，估计其相对不确定度为 25%。 u2=0.01/√6=0.00408mm...
