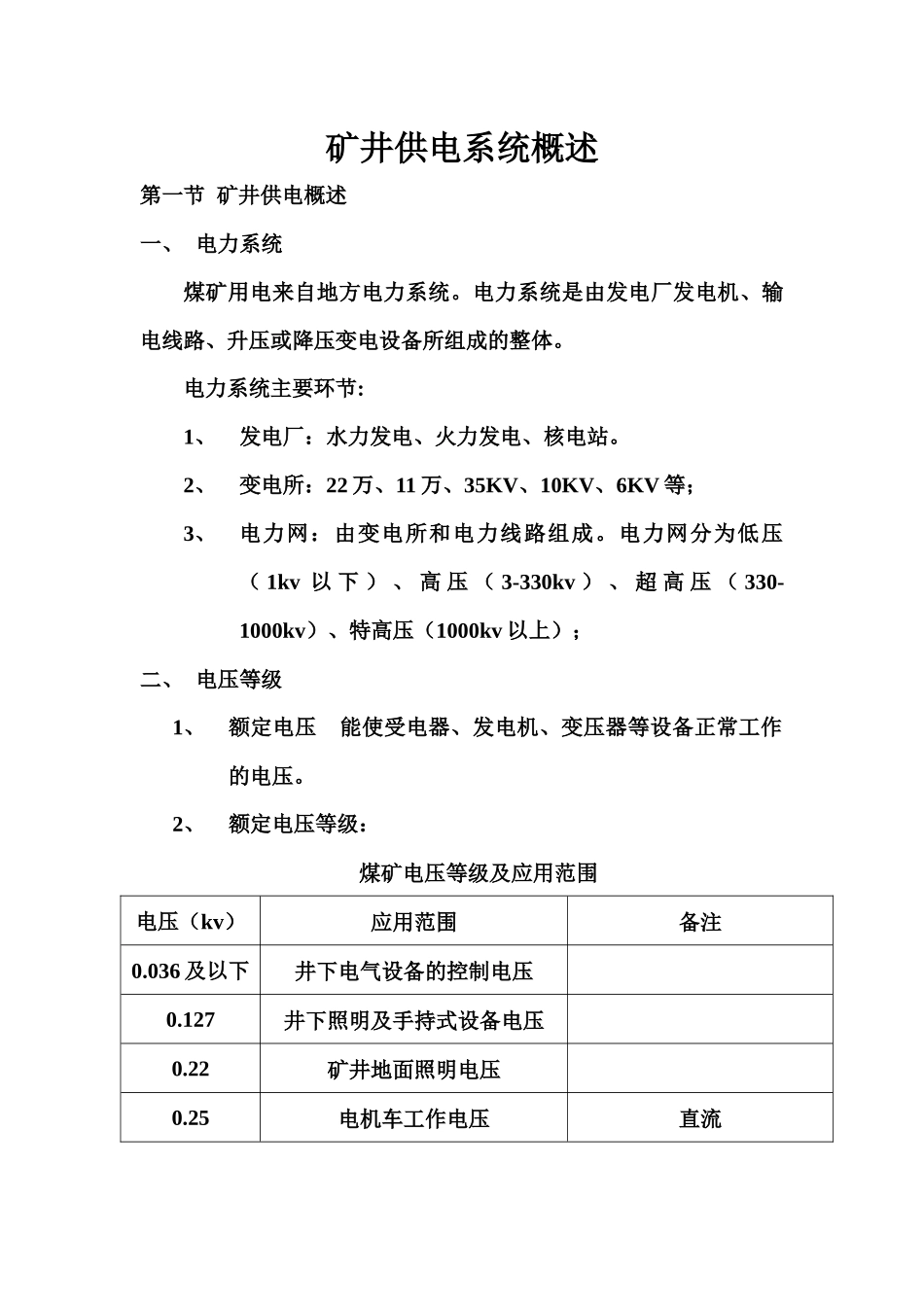

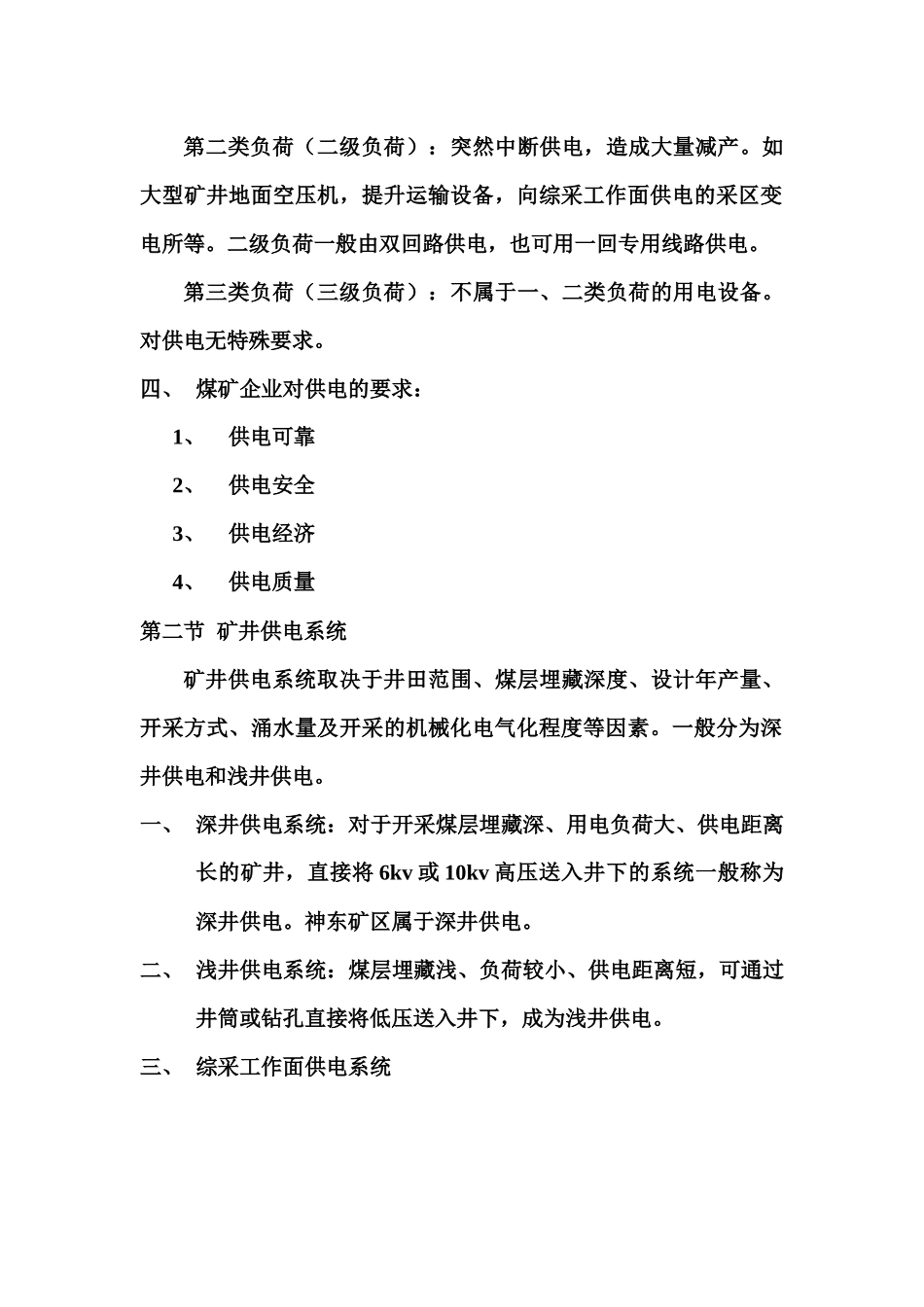

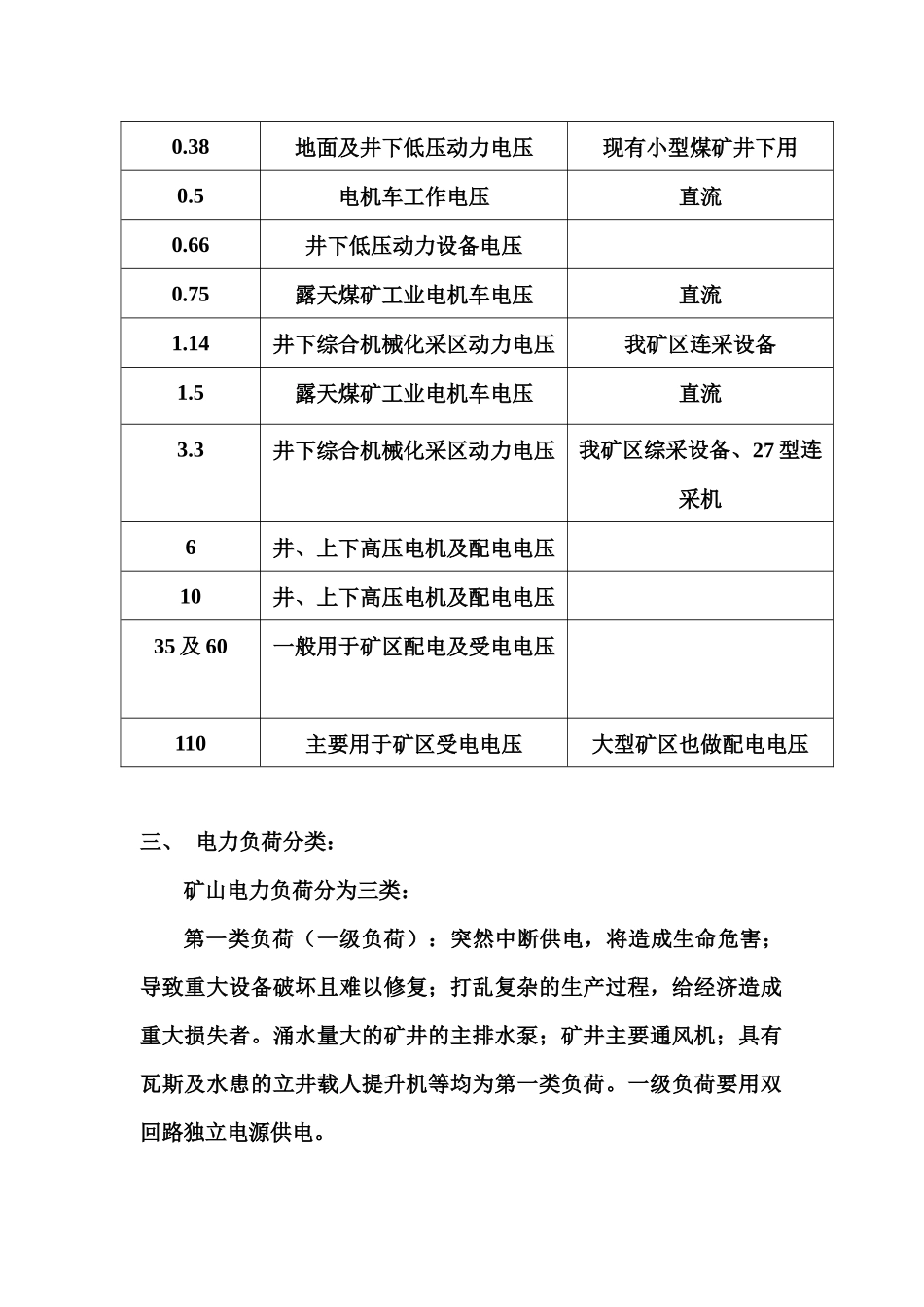

矿井供电系统概述第一节 矿井供电概述一、 电力系统 煤矿用电来自地方电力系统。电力系统是由发电厂发电机、输电线路、升压或降压变电设备所组成的整体。电力系统主要环节:1、发电厂:水力发电、火力发电、核电站。2、变电所:22 万、11 万、35KV、10KV、6KV 等;3、电力网:由变电所和电力线路组成。电力网分为低压( 1kv 以 下 ) 、 高 压 ( 3-330kv ) 、 超 高 压 ( 330-1000kv)、特高压(1000kv 以上);二、 电压等级1、额定电压 能使受电器、发电机、变压器等设备正常工作的电压。2、额定电压等级:煤矿电压等级及应用范围电压(kv)应用范围备注0.036 及以下井下电气设备的控制电压0.127井下照明及手持式设备电压0.22矿井地面照明电压0.25电机车工作电压直流0.38地面及井下低压动力电压现有小型煤矿井下用0.5电机车工作电压直流0.66井下低压动力设备电压0.75露天煤矿工业电机车电压直流1.14井下综合机械化采区动力电压我矿区连采设备1.5露天煤矿工业电机车电压直流3.3井下综合机械化采区动力电压我矿区综采设备、27 型连采机6井、上下高压电机及配电电压10井、上下高压电机及配电电压35 及 60一般用于矿区配电及受电电压110主要用于矿区受电电压大型矿区也做配电电压三、 电力负荷分类:矿山电力负荷分为三类:第一类负荷(一级负荷):突然中断供电,将造成生命危害;导致重大设备破坏且难以修复;打乱复杂的生产过程,给经济造成重大损失者。涌水量大的矿井的主排水泵;矿井主要通风机;具有瓦斯及水患的立井载人提升机等均为第一类负荷。一级负荷要用双回路独立电源供电。第二类负荷(二级负荷):突然中断供电,造成大量减产。如大型矿井地面空压机,提升运输设备,向综采工作面供电的采区变电所等。二级负荷一般由双回路供电,也可用一回专用线路供电。第三类负荷(三级负荷):不属于一、二类负荷的用电设备。对供电无特殊要求。四、 煤矿企业对供电的要求:1、供电可靠2、供电安全3、供电经济4、供电质量第二节 矿井供电系统矿井供电系统取决于井田范围、煤层埋藏深度、设计年产量、开采方式、涌水量及开采的机械化电气化程度等因素。一般分为深井供电和浅井供电。一、 深井供电系统:对于开采煤层埋藏深、用电负荷大、供电距离长的矿井,直接将 6kv 或 10kv 高压送入井下的系统一般称为深井供电。神东矿区属于深井供电。二、 浅井供电系统:煤层埋藏浅、负荷较小、供电距离短,可通过井...
