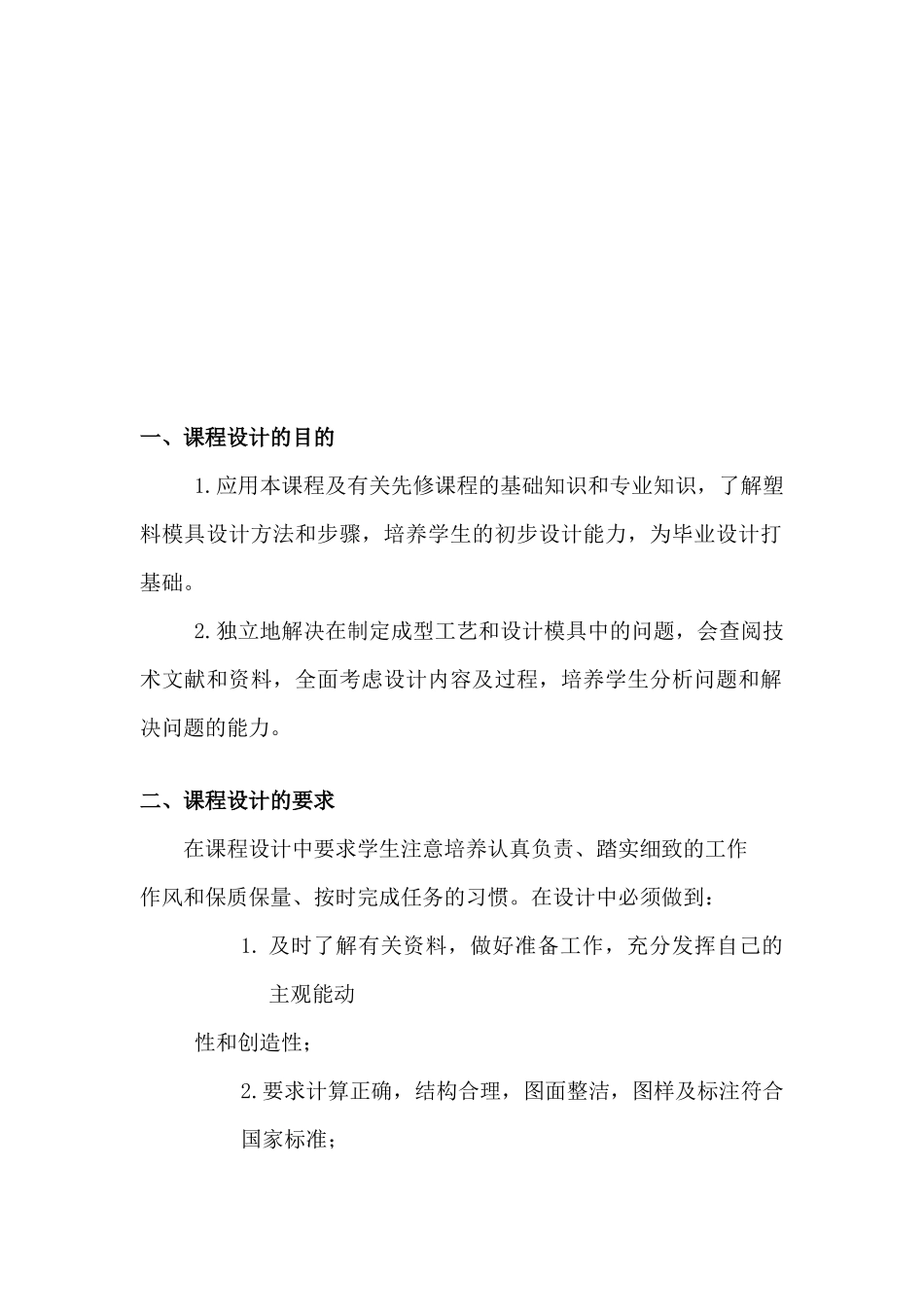

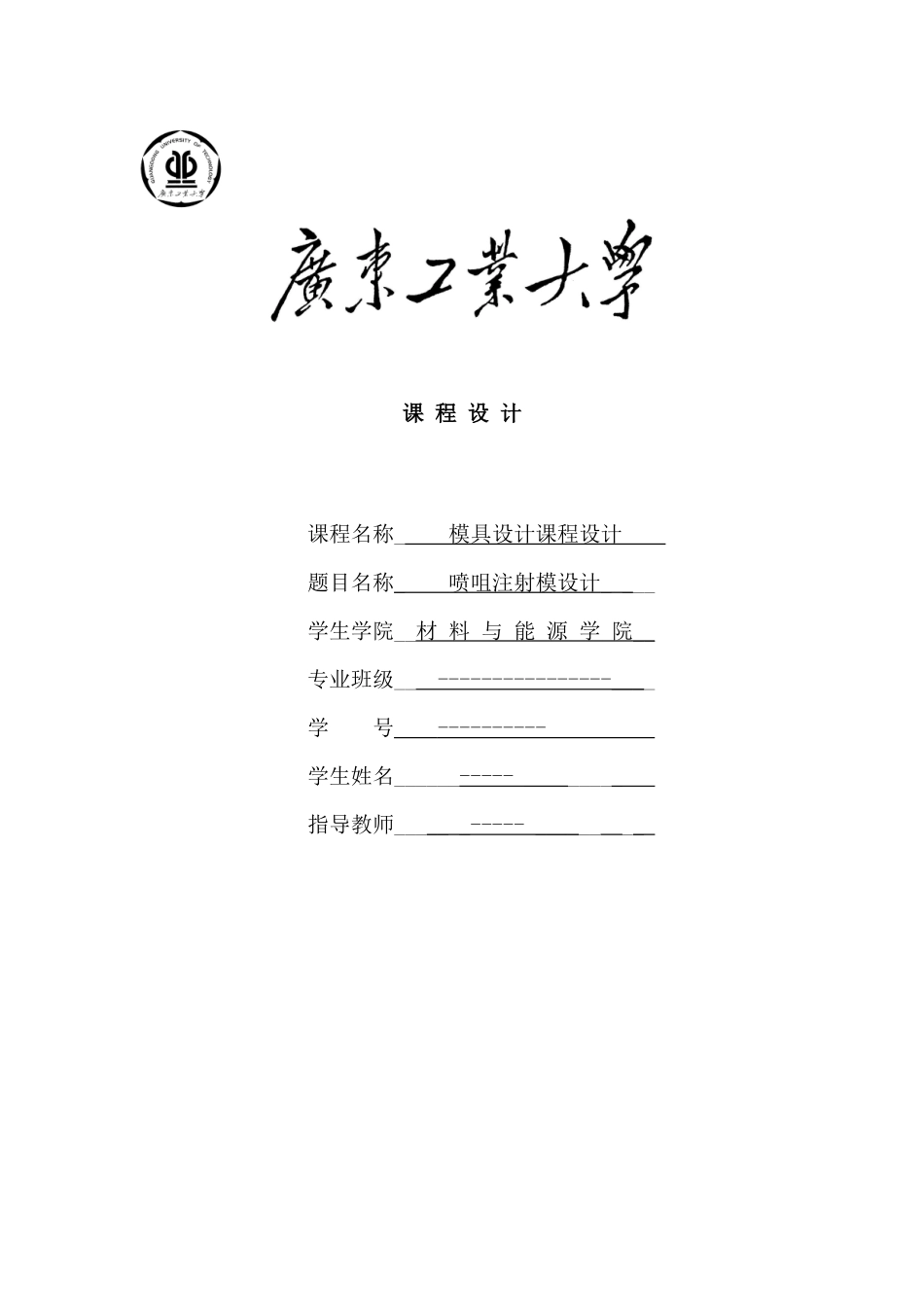

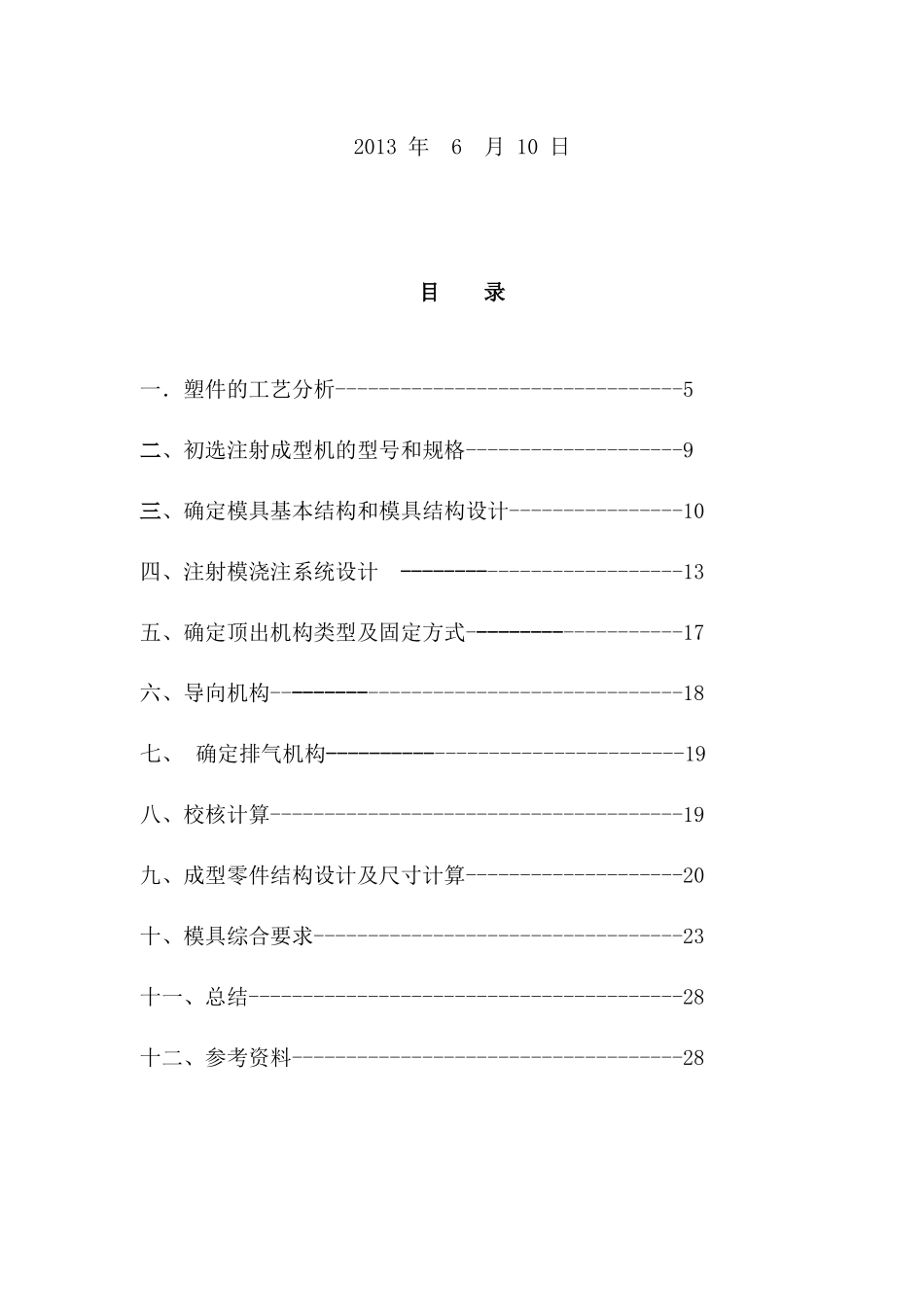

课 程 设 计 课程名称_ 模具设计课程设计 题目名称_ 喷咀注射模设计 _ _ __学生学院__材 料 与 能 源 学 院 __ 专业班级__ ----------------____学 号 ---------- 学生姓名______----- _________ 指导教师_____ _----- ______ __ 2013 年 6 月 10 日目 录一．塑件的工艺分析--------------------------------5二、初选注射成型机的型号和规格--------------------9三、确定模具基本结构和模具结构设计----------------10四、注射模浇注系统设计 --------------------------13五、确定顶出机构类型及固定方式--------------------17六、导向机构--------------------------------------18七、 确定排气机构---------------------------------19八、校核计算--------------------------------------19九、成型零件结构设计及尺寸计算--------------------20十、模具综合要求----------------------------------23十一、总结----------------------------------------28十二、参考资料------------------------------------28一、课程设计的目的1.应用本课程及有关先修课程的基础知识和专业知识，了解塑料模具设计方法和步骤，培养学生的初步设计能力，为毕业设计打基础。2.独立地解决在制定成型工艺和设计模具中的问题，会查阅技术文献和资料，全面考虑设计内容及过程，培养学生分析问题和解决问题的能力。 二、课程设计的要求在课程设计中要求学生注意培养认真负责、踏实细致的工作作风和保质保量、按时完成任务的习惯。在设计中必须做到：1. 及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和创造性；2.要求计算正确，结构合理，图面整洁，图样及标注符合国家标准；3.设计计算说明书要求文字通顺，书写整洁4.按计划循序进行，其进度可参考下表：三、课程设计应完成的工作1.工艺分析:了解教师指定设计塑件的有关资料和数据。即尺寸和尺寸公差、形位公差、表面粗糙度；塑件的生产批量；塑料品种；设备条件等。分析塑件的形状特征、使用要求、成型性能等。2.确定成型方案，通过计算选择成型设备，并确定模具结构方案。3.绘制模具总装配图及部分主要零件图。4.编写设计计算说明书，说明书页数不少于 15 页，用本校设计说明书专用纸书写，并装订成册。序号设计各阶段内容地点起止日期1布置塑料模具课程设计任务；了解设计目的、任务要求、进度安排；准备设计资料、工具；分析成型制品工艺性：工艺计...
