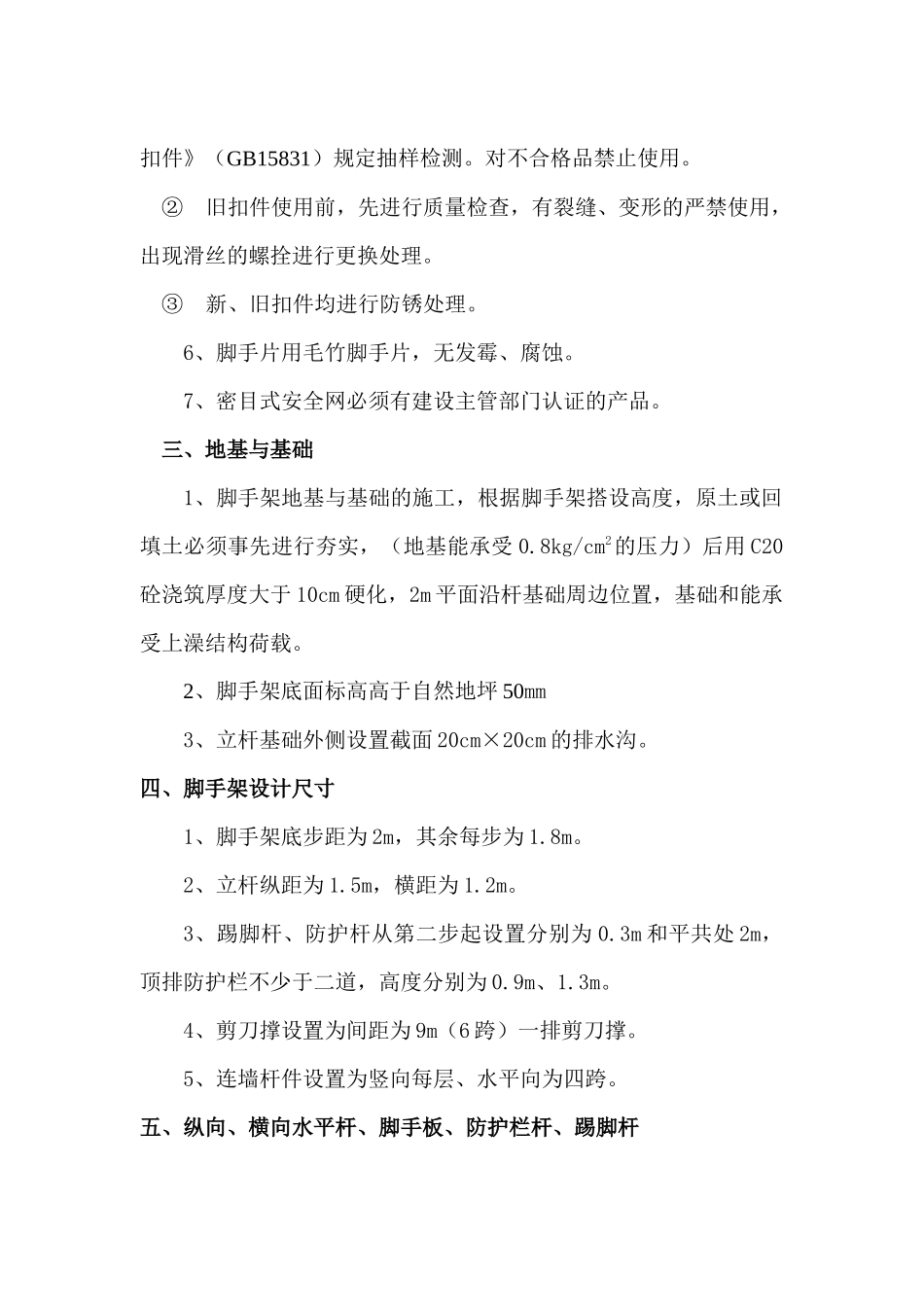

无锡天山粉磨站建设工程脚手架搭设专项安全施工方案编写：审核：审批：浙江宝盛建设集团有限公司六合•天寓项目部200 ３年 10 月３１日脚手架搭设专项安全施工方案一、工程概况本工程位于王介门村，由天山水泥有限公司投资粉磨站工程，由水泥粉磨、水泥库、包装房、配电房及控制室、粉煤灰库、配料库、破碎房、熟料库八个单体组成。根据实际情况，以熟料库为编制对象总高度为２５米的外脚手架，密目网围护。二、搭设材料1、搭设脚手架全部采用 ф48mm，壁厚 3.5mm 的钢管，悬挑型钢采用 16#工字钢，其质量符合现行国家标准规定。2、脚手架钢管的尺寸、横向水平杆最大长度 2.2m，其它杆最大长度为 6.5 m，每根钢管的最大质量不小于 25KG。3、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。4、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。①新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。②旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。③新、旧扣件均进行防锈处理。 6、脚手片用毛竹脚手片，无发霉、腐蚀。 7、密目式安全网必须有建设主管部门认证的产品。三、地基与基础1、脚手架地基与基础的施工，根据脚手架搭设高度，原土或回填土必须事先进行夯实，（地基能承受 0.8kg/cm2的压力）后用 C20砼浇筑厚度大于 10cm 硬化，2m 平面沿杆基础周边位置，基础和能承受上澡结构荷载。2、脚手架底面标高高于自然地坪 50mm3、立杆基础外侧设置截面 20cm×20cm 的排水沟。四、脚手架设计尺寸1、脚手架底步距为 2m，其余每步为 1.8m。2、立杆纵距为 1.5m，横距为 1.2m。3、踢脚杆、防护杆从第二步起设置分别为 0.3m 和平共处 2m，顶排防护栏不少于二道，高度分别为 0.9m、1.3m。4、剪刀撑设置为间距为 9m（6 跨）一排剪刀撑。5、连墙杆件设置为竖向每层、水平向为四跨。五、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆1、纵向水平杆设置在立杆内侧，其长度不小于 3 跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于 500mm，各接头中心至最近主节点的距离不大于纵距的 1/3。（图 6、2、1-1）。 2、纵向搭接长度不小于 1...
