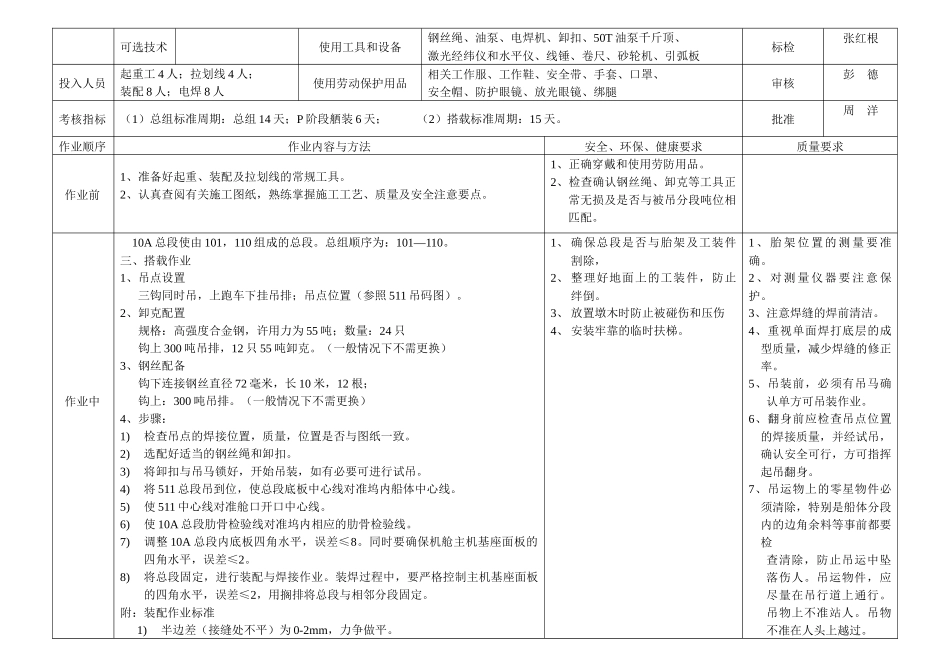

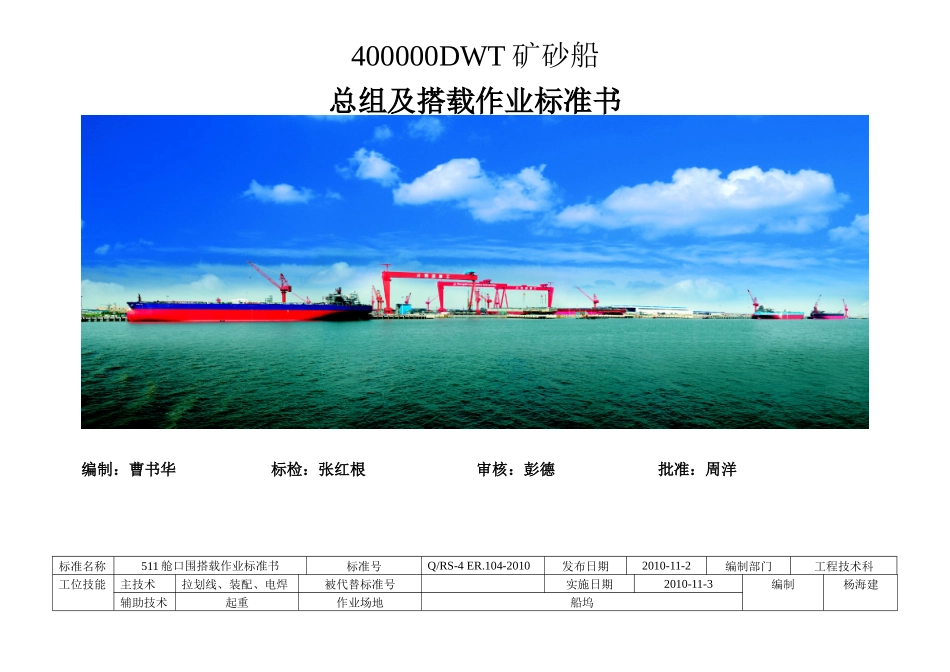

400000DWT 矿砂船总组及搭载作业标准书编制：曹书华 标检：张红根 审核：彭德 批准：周洋标准名称511 舱口围搭载作业标准书标准号Q/RS-4 ER.104-2010发布日期2010-11-2编制部门工程技术科工位技能主技术拉划线、装配、电焊被代替标准号实施日期2010-11-3编制杨海建辅助技术起重作业场地船坞可选技术使用工具和设备钢丝绳、油泵、电焊机、卸扣、50T 油泵千斤顶、激光经纬仪和水平仪、线锤、卷尺、砂轮机、引弧板标检张红根投入人员起重工 4 人；拉划线 4 人；装配 8 人；电焊 8 人使用劳动保护用品相关工作服、工作鞋、安全带、手套、口罩、安全帽、防护眼镜、放光眼镜、绑腿审核彭 德考核指标（1）总组标准周期：总组 14 天；P 阶段舾装 6 天； （2）搭载标准周期：15 天。批准周 洋作业顺序作业内容与方法安全、环保、健康要求质量要求作业前1、准备好起重、装配及拉划线的常规工具。2、认真查阅有关施工图纸，熟练掌握施工工艺、质量及安全注意要点。1、正确穿戴和使用劳防用品。2、检查确认钢丝绳、卸克等工具正常无损及是否与被吊分段吨位相匹配。作业中10A 总段使由 101，110 组成的总段。总组顺序为：101—110。三、搭载作业1、吊点设置三钩同时吊，上跑车下挂吊排；吊点位置（参照 511 吊码图）。2、卸克配置规格：高强度合金钢，许用力为 55 吨；数量：24 只钩上 300 吨吊排，12 只 55 吨卸克。（一般情况下不需更换）3、钢丝配备钩下连接钢丝直径 72 毫米，长 10 米，12 根；钩上：300 吨吊排。（一般情况下不需更换）4、步骤：1)检查吊点的焊接位置，质量，位置是否与图纸一致。2)选配好适当的钢丝绳和卸扣。3)将卸扣与吊马锁好，开始吊装，如有必要可进行试吊。4)将 511 总段吊到位，使总段底板中心线对准坞内船体中心线。5)使 511 中心线对准舱口开口中心线。6)使 10A 总段肋骨检验线对准坞内相应的肋骨检验线。7)调整 10A 总段内底板四角水平，误差≤8。同时要确保机舱主机基座面板的四角水平，误差≤2。8)将总段固定，进行装配与焊接作业。装焊过程中，要严格控制主机基座面板的四角水平，误差≤2，用搁排将总段与相邻分段固定。附：装配作业标准1)半边差（接缝处不平）为 0-2mm，力争做平。1、 确保总段是否与胎架及工装件割除，2、 整理好地面上的工装件，防止绊倒。3、 放置墩木时防止被碰伤和压伤4、 安装牢靠的临时扶梯。1 、 胎 架 位 置 的 测 量 要 准确...
