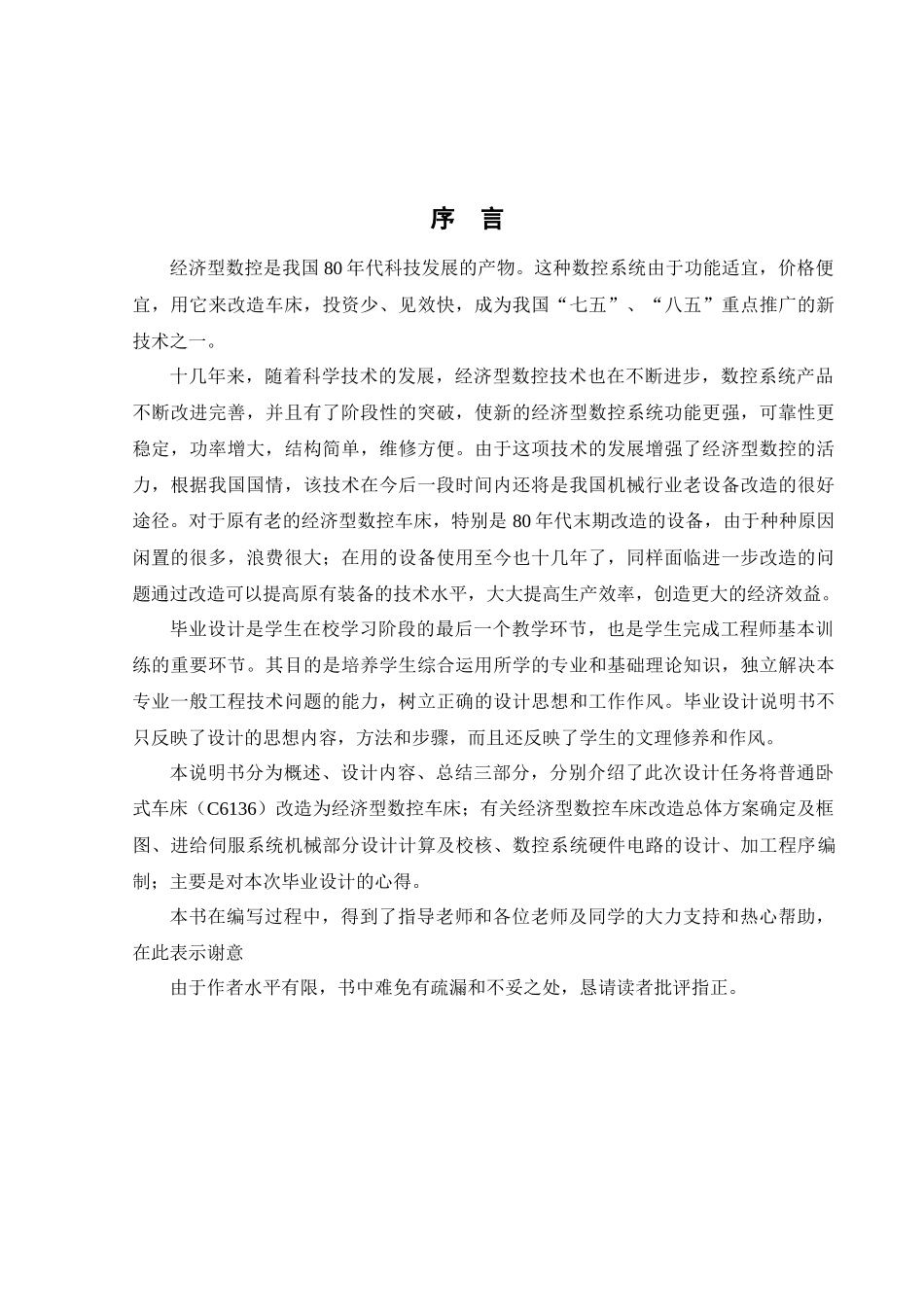

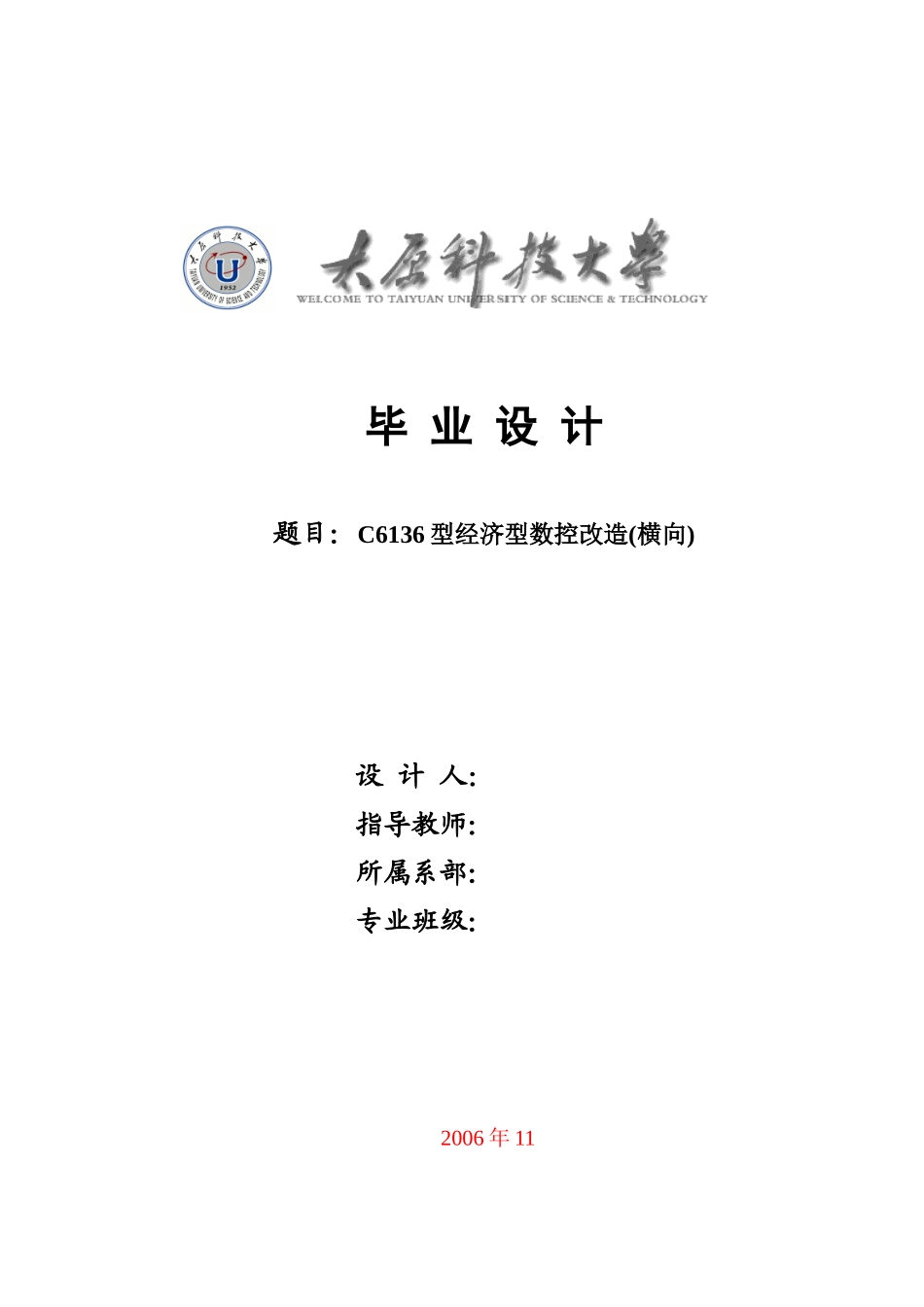

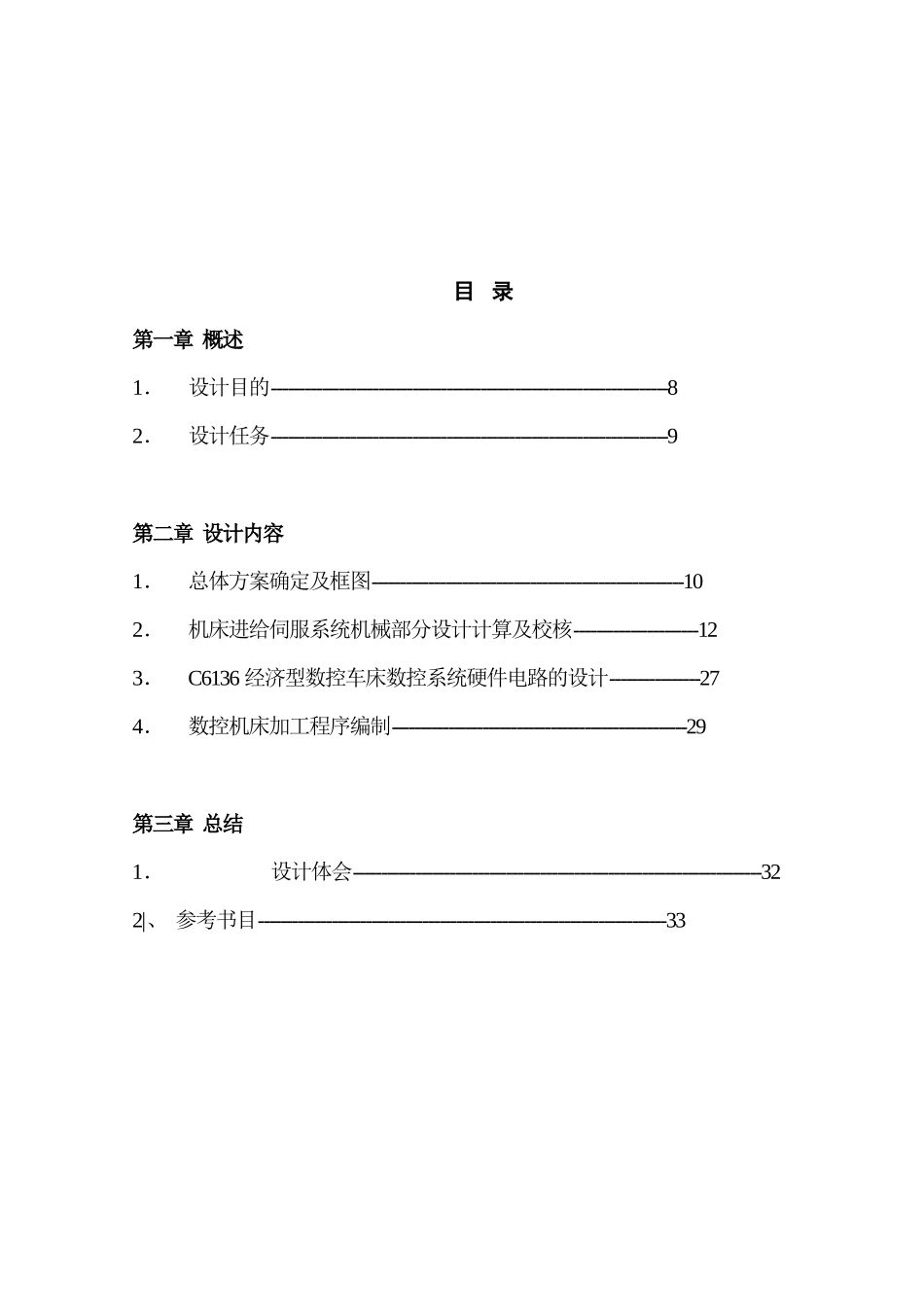

毕 业 设 计题目：C6136 型经济型数控改造(横向)设 计 人：指导教师：所属系部： 专业班级：2006 年 11序 言经济型数控是我国 80 年代科技发展的产物。这种数控系统由于功能适宜，价格便宜，用它来改造车床，投资少、见效快，成为我国“七五”、“八五”重点推广的新技术之一。十几年来，随着科学技术的发展，经济型数控技术也在不断进步，数控系统产品不断改进完善，并且有了阶段性的突破，使新的经济型数控系统功能更强，可靠性更稳定，功率增大，结构简单，维修方便。由于这项技术的发展增强了经济型数控的活力，根据我国国情，该技术在今后一段时间内还将是我国机械行业老设备改造的很好途径。对于原有老的经济型数控车床，特别是 80 年代末期改造的设备，由于种种原因闲置的很多，浪费很大；在用的设备使用至今也十几年了，同样面临进一步改造的问题通过改造可以提高原有装备的技术水平，大大提高生产效率，创造更大的经济效益。毕业设计是学生在校学习阶段的最后一个教学环节，也是学生完成工程师基本训练的重要环节。其目的是培养学生综合运用所学的专业和基础理论知识，独立解决本专业一般工程技术问题的能力，树立正确的设计思想和工作作风。毕业设计说明书不只反映了设计的思想内容，方法和步骤，而且还反映了学生的文理修养和作风。本说明书分为概述、设计内容、总结三部分，分别介绍了此次设计任务将普通卧式车床（C6136）改造为经济型数控车床；有关经济型数控车床改造总体方案确定及框图、进给伺服系统机械部分设计计算及校核、数控系统硬件电路的设计、加工程序编制；主要是对本次毕业设计的心得。本书在编写过程中，得到了指导老师和各位老师及同学的大力支持和热心帮助，在此表示谢意由于作者水平有限，书中难免有疏漏和不妥之处，恳请读者批评指正。目 录第一章 概述1．设计目的----------------------------------------------------------------------82．设计任务----------------------------------------------------------------------9第二章 设计内容1．总体方案确定及框图-------------------------------------------------------102．机床进给伺服系统机械部分设计计算及校核----------------------123．C6136 经济型数控车床数控系统硬件电路的设计----------------274．数控机床加工程序编制----------------------------------------------------29第三章 总结1． 设计体会------------------...
