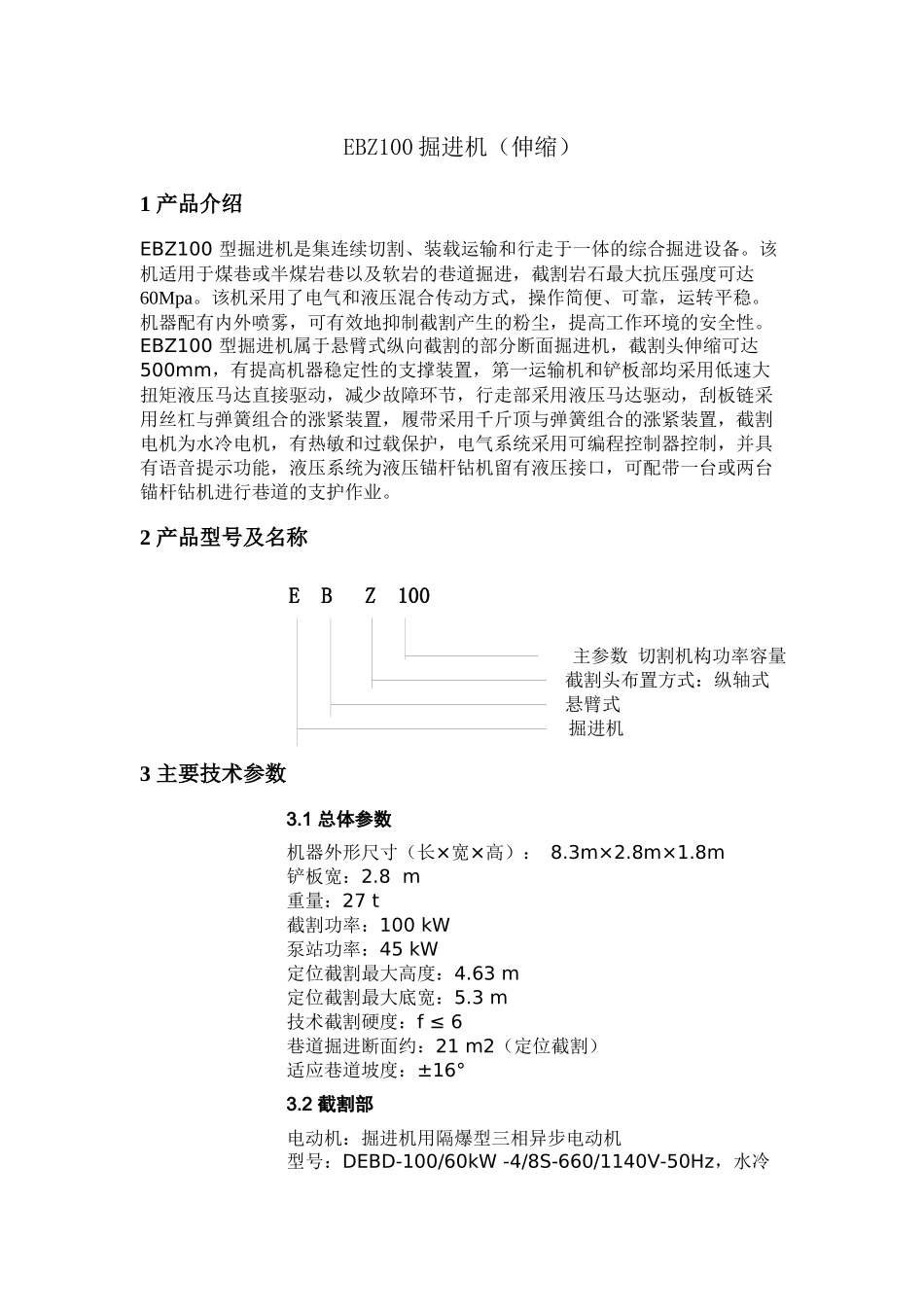

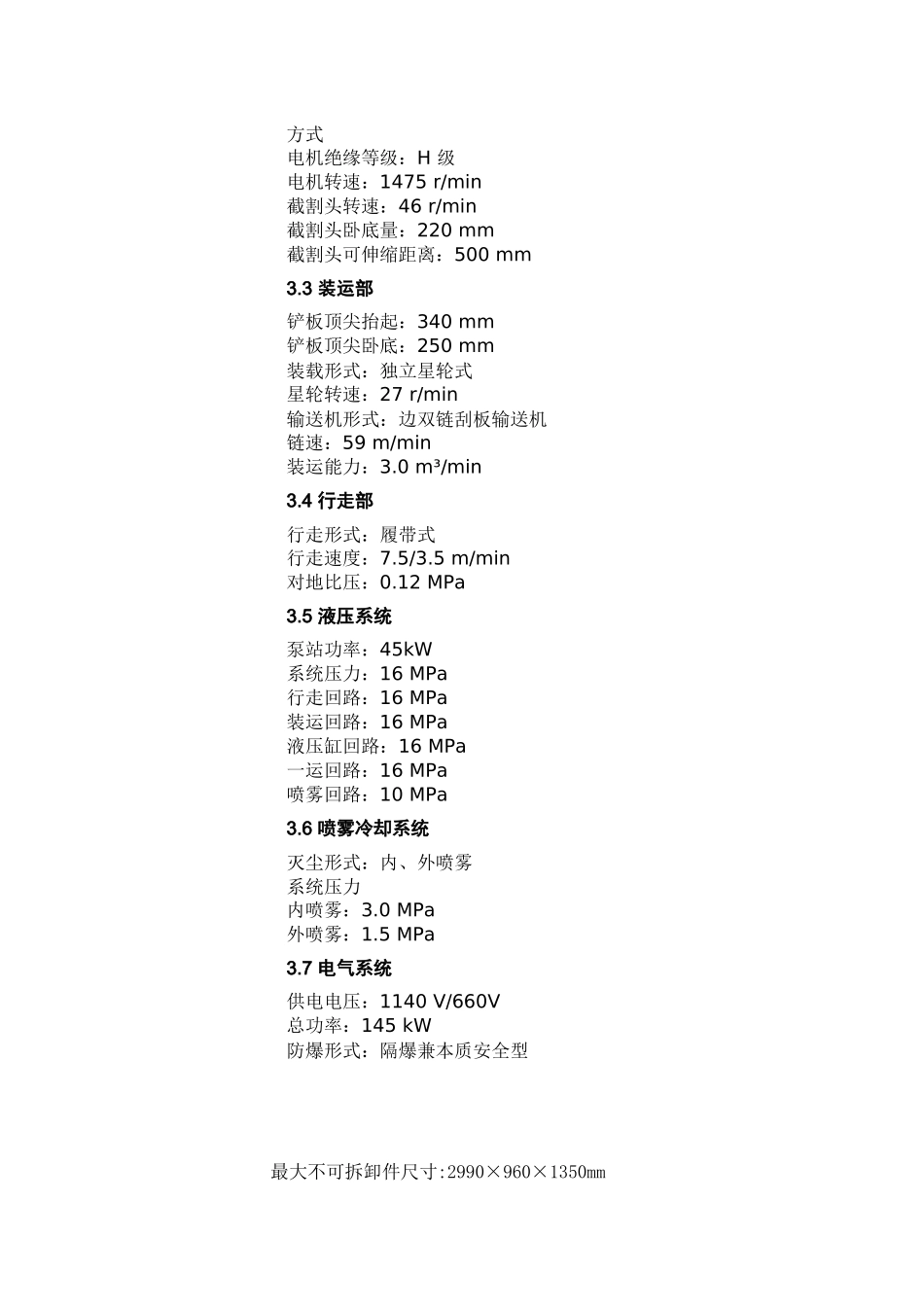

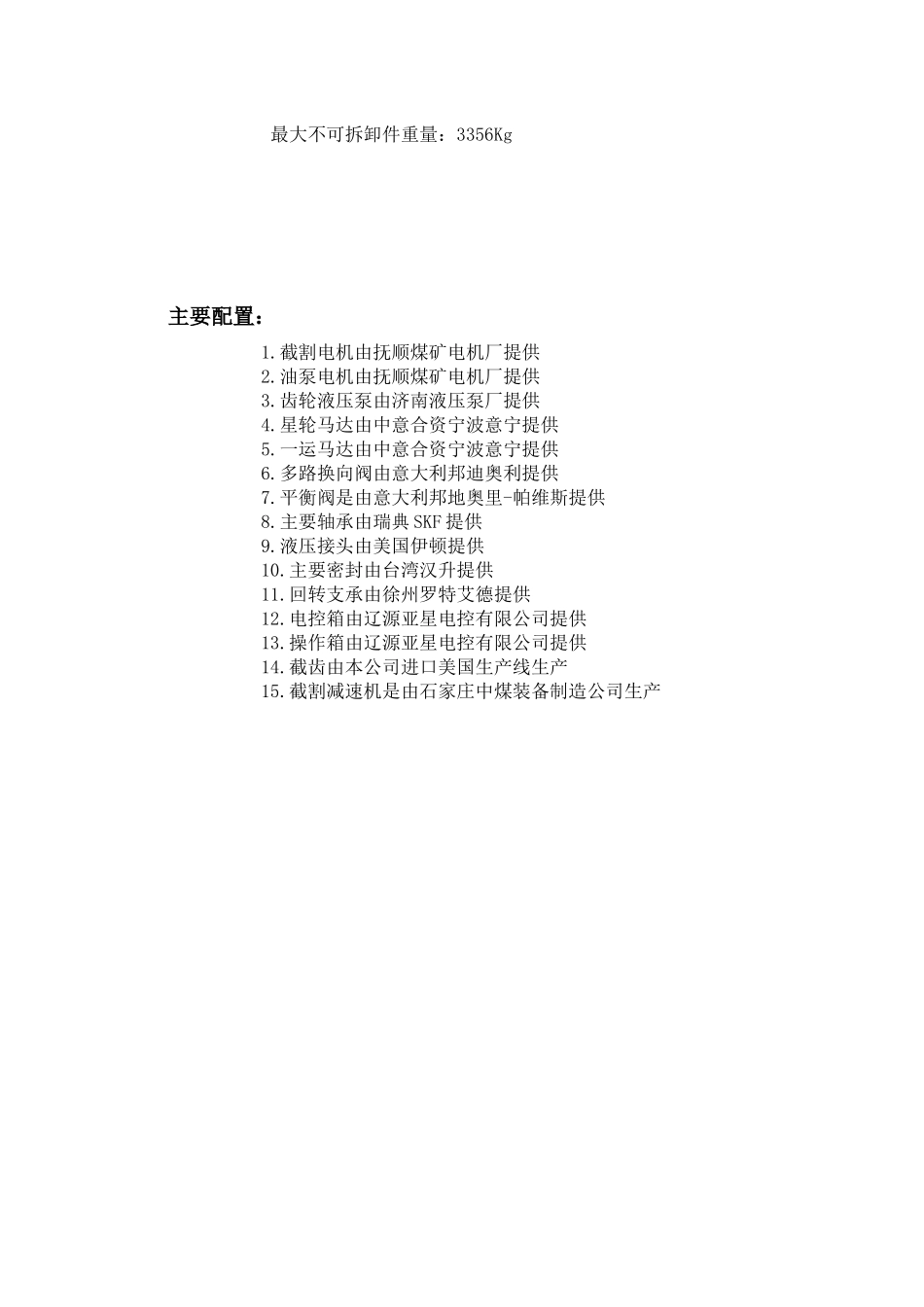

EBZ100 掘进机（伸缩）1 产品介绍EBZ100 型掘进机是集连续切割、装载运输和行走于一体的综合掘进设备。该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，截割岩石最大抗压强度可达60Mpa。该机采用了电气和液压混合传动方式，操作简便、可靠，运转平稳。机器配有内外喷雾，可有效地抑制截割产生的粉尘，提高工作环境的安全性。EBZ100 型掘进机属于悬臂式纵向截割的部分断面掘进机，截割头伸缩可达500mm，有提高机器稳定性的支撑装置，第一运输机和铲板部均采用低速大扭矩液压马达直接驱动，减少故障环节，行走部采用液压马达驱动，刮板链采用丝杠与弹簧组合的涨紧装置，履带采用千斤顶与弹簧组合的涨紧装置，截割电机为水冷电机，有热敏和过载保护，电气系统采用可编程控制器控制，并具有语音提示功能，液压系统为液压锚杆钻机留有液压接口，可配带一台或两台锚杆钻机进行巷道的支护作业。2 产品型号及名称 E B Z 100 主参数 切割机构功率容量截割头布置方式：纵轴式 悬臂式 掘进机3 主要技术参数3.1 总体参数机器外形尺寸（长×宽×高）： 8.3m×2.8m×1.8m铲板宽：2.8 m重量：27 t截割功率：100 kW泵站功率：45 kW定位截割最大高度：4.63 m定位截割最大底宽：5.3 m技术截割硬度：f ≤ 6巷道掘进断面约：21 m2（定位截割）适应巷道坡度：±16°3.2 截割部电动机：掘进机用隔爆型三相异步电动机型号：DEBD-100/60kW -4/8S-660/1140V-50Hz，水冷方式电机绝缘等级：H 级电机转速：1475 r/min截割头转速：46 r/min截割头卧底量：220 mm截割头可伸缩距离：500 mm3.3 装运部铲板顶尖抬起：340 mm铲板顶尖卧底：250 mm装载形式：独立星轮式星轮转速：27 r/min输送机形式：边双链刮板输送机链速：59 m/min装运能力：3.0 m³/min3.4 行走部行走形式：履带式行走速度：7.5/3.5 m/min对地比压：0.12 MPa3.5 液压系统泵站功率：45kW系统压力：16 MPa行走回路：16 MPa装运回路：16 MPa液压缸回路：16 MPa一运回路：16 MPa喷雾回路：10 MPa3.6 喷雾冷却系统灭尘形式：内、外喷雾系统压力内喷雾：3.0 MPa外喷雾：1.5 MPa3.7 电气系统供电电压：1140 V/660V总功率：145 kW防爆形式：隔爆兼本质安全型最大不可拆卸件尺寸:2990×960×1350mm 最大不可拆卸件重量：3356Kg主要配置：1.截割电机由抚顺煤矿电机厂提供 2.油泵电机由抚顺煤矿电机厂提供 3.齿轮液压泵由济南液压泵厂提供 4.星轮马达由中意合资宁波意...
