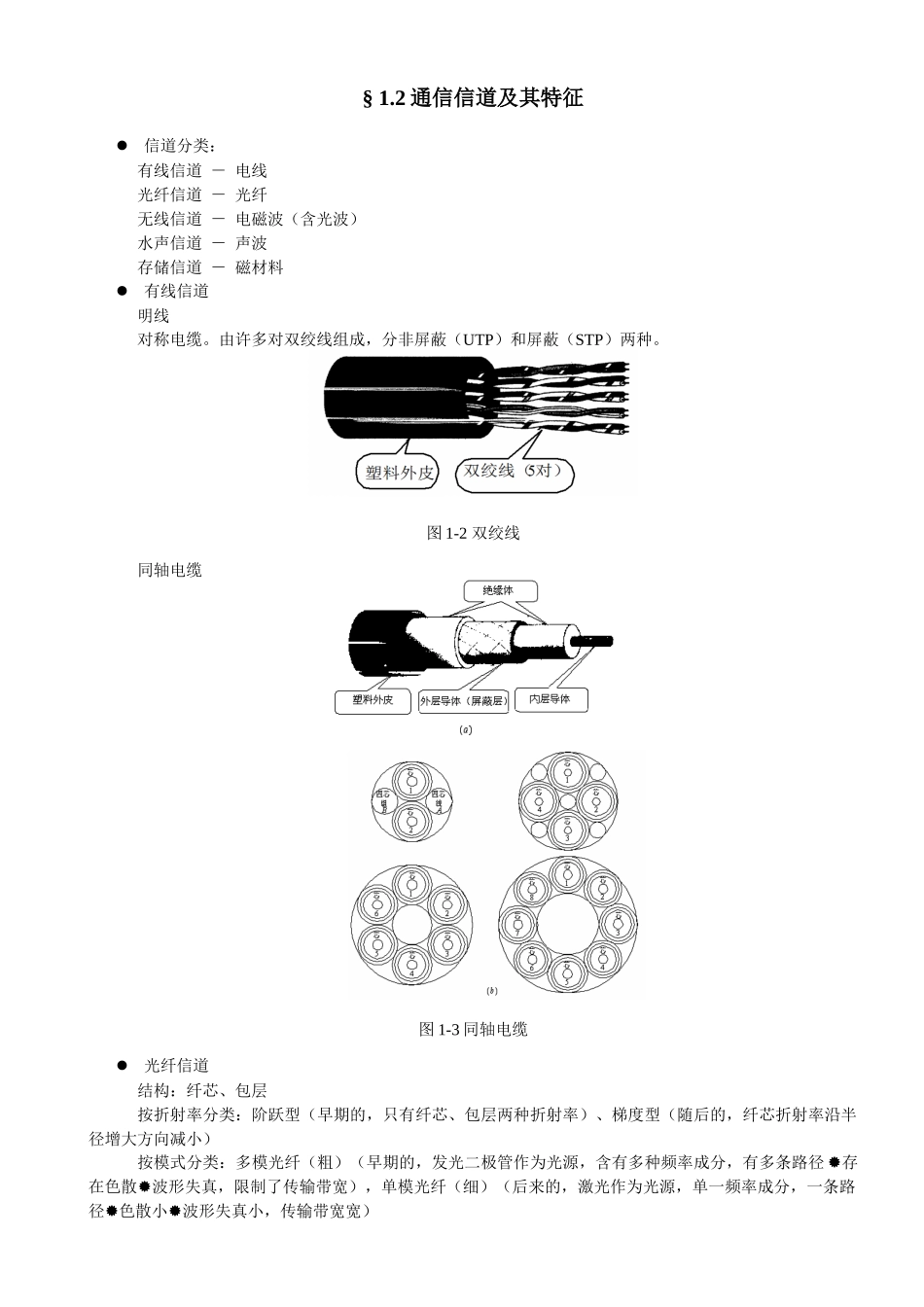

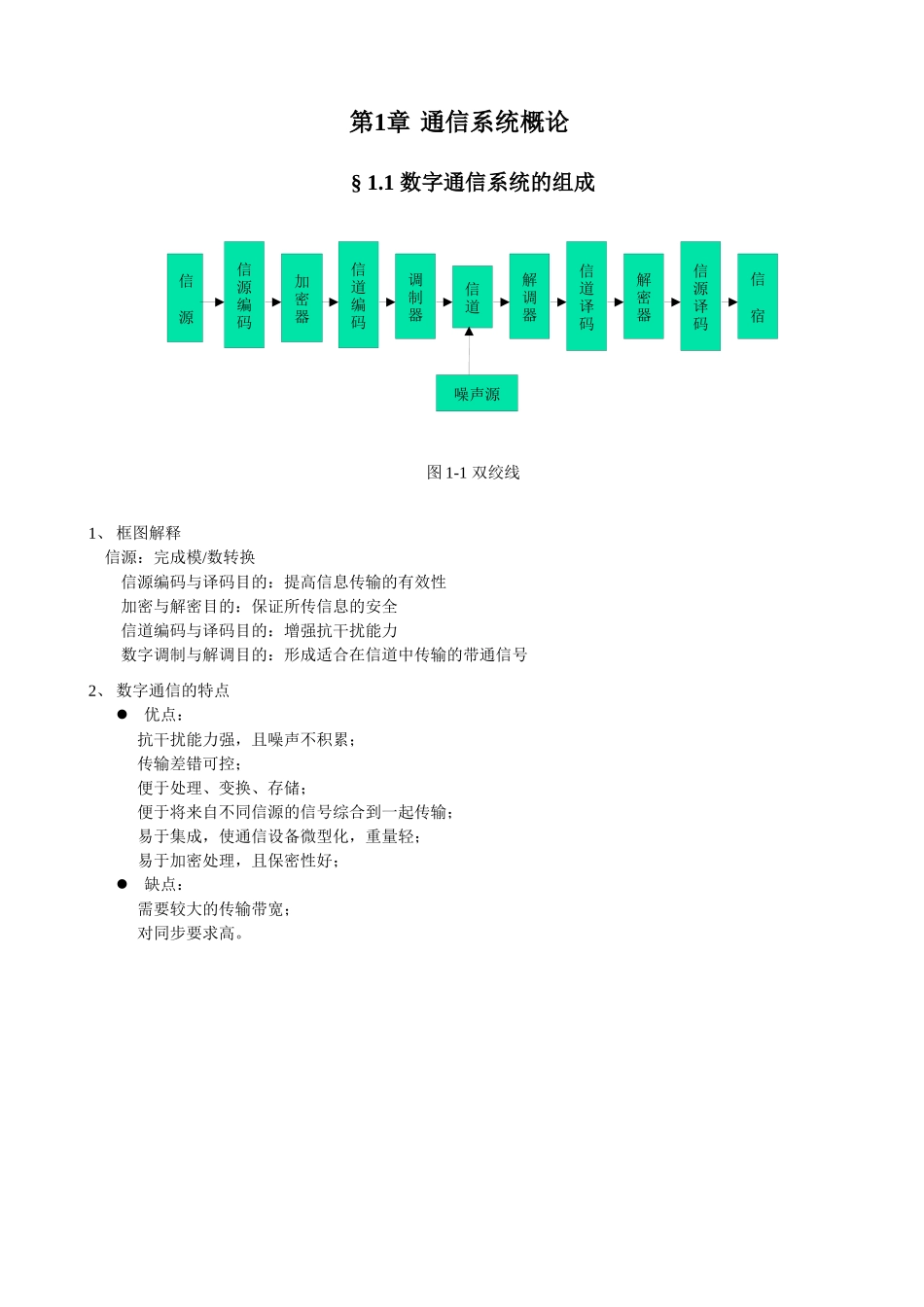

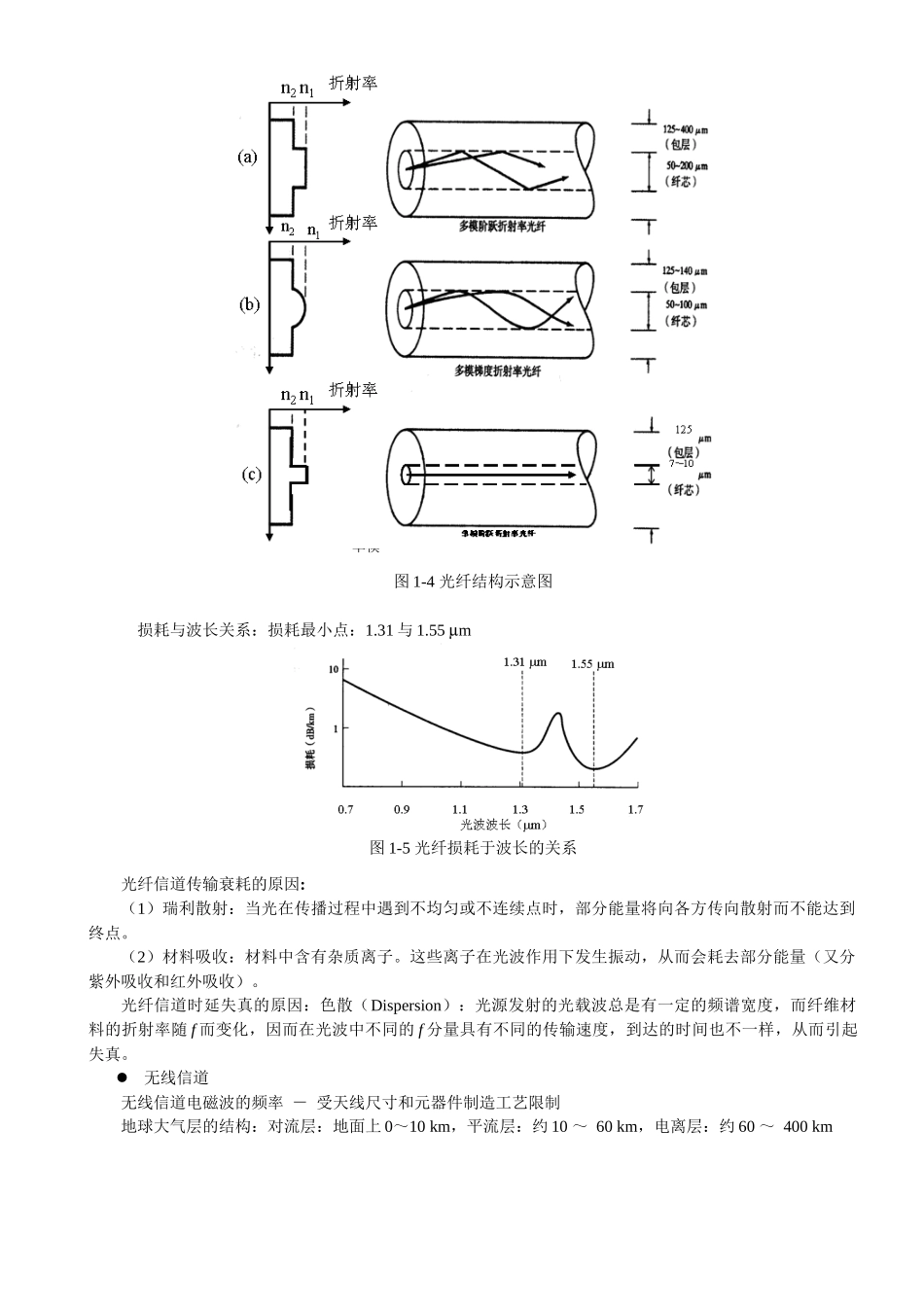

信源信源编码加密器信道编码调制器信道解调器信道译码解密器信源译码信宿噪声源第1章 通信系统概论§ 1.1 数字通信系统的组成图 1-1 双绞线1、 框图解释 信源：完成模/数转换信源编码与译码目的：提高信息传输的有效性加密与解密目的：保证所传信息的安全信道编码与译码目的：增强抗干扰能力数字调制与解调目的：形成适合在信道中传输的带通信号2、 数字通信的特点优点：抗干扰能力强，且噪声不积累；传输差错可控；便于处理、变换、存储；便于将来自不同信源的信号综合到一起传输；易于集成，使通信设备微型化，重量轻；易于加密处理，且保密性好；缺点：需要较大的传输带宽；对同步要求高。§ 1.2 通信信道及其特征信道分类：有线信道 － 电线光纤信道 － 光纤无线信道 － 电磁波（含光波）水声信道 － 声波存储信道 － 磁材料有线信道明线对称电缆。由许多对双绞线组成，分非屏蔽（UTP）和屏蔽（STP）两种。图 1-2 双绞线同轴电缆图 1-3 同轴电缆光纤信道结构：纤芯、包层按折射率分类：阶跃型（早期的，只有纤芯、包层两种折射率）、梯度型（随后的，纤芯折射率沿半径增大方向减小）按模式分类：多模光纤（粗）（早期的，发光二极管作为光源，含有多种频率成分，有多条路径 存在色散波形失真，限制了传输带宽），单模光纤（细）（后来的，激光作为光源，单一频率成分，一条路径色散小波形失真小，传输带宽宽）图 1-4 光纤结构示意图损耗与波长关系：损耗最小点：1.31 与 1.55 mm图 1-5 光纤损耗于波长的关系光纤信道传输衰耗的原因:（1）瑞利散射：当光在传播过程中遇到不均匀或不连续点时，部分能量将向各方传向散射而不能达到终点。（2）材料吸收：材料中含有杂质离子。这些离子在光波作用下发生振动，从而会耗去部分能量（又分紫外吸收和红外吸收）。光纤信道时延失真的原因：色散（Dispersion）：光源发射的光载波总是有一定的频谱宽度，而纤维材料的折射率随 f 而变化，因而在光波中不同的 f 分量具有不同的传输速度，到达的时间也不一样，从而引起失真。 无线信道无线信道电磁波的频率 － 受天线尺寸和元器件制造工艺限制地球大气层的结构：对流层：地面上 0～10 km，平流层：约 10 ～ 60 km，电离层：约 60 ～ 400 km单模图 1-6 地球大气层的结构电磁波的分类：地波，频率 < 2 MHz，有绕射能力，距离：数百或数千千米 天波，频率：2 ~ 30 MHz，特点：被...
