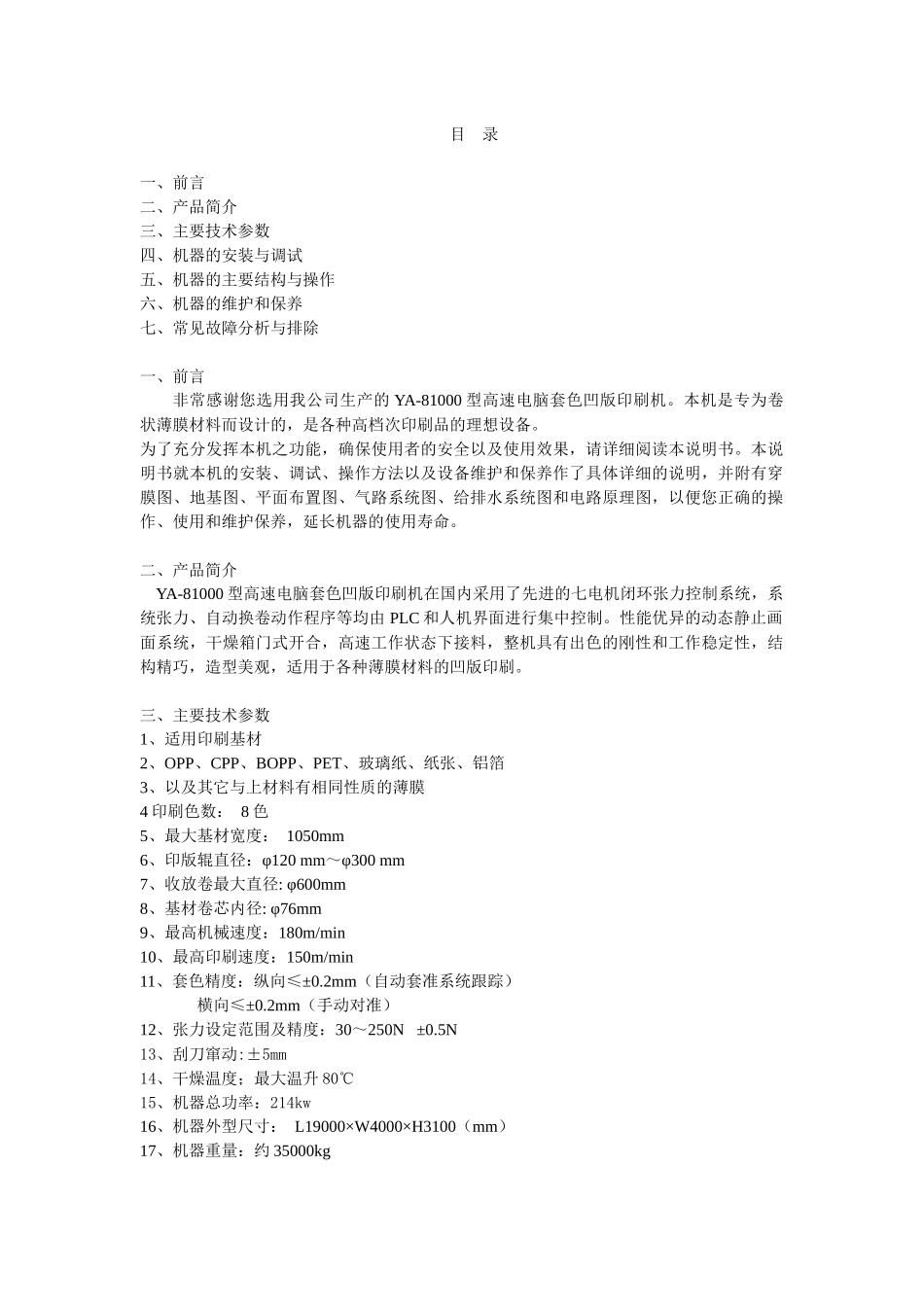

目 录一、前言二、产品简介三、主要技术参数四、机器的安装与调试五、机器的主要结构与操作六、机器的维护和保养七、常见故障分析与排除一、前言非常感谢您选用我公司生产的 YA-81000 型高速电脑套色凹版印刷机。本机是专为卷状薄膜材料而设计的，是各种高档次印刷品的理想设备。为了充分发挥本机之功能，确保使用者的安全以及使用效果，请详细阅读本说明书。本说明书就本机的安装、调试、操作方法以及设备维护和保养作了具体详细的说明，并附有穿膜图、地基图、平面布置图、气路系统图、给排水系统图和电路原理图，以便您正确的操作、使用和维护保养，延长机器的使用寿命。二、产品简介 YA-81000 型高速电脑套色凹版印刷机在国内采用了先进的七电机闭环张力控制系统，系统张力、自动换卷动作程序等均由 PLC 和人机界面进行集中控制。性能优异的动态静止画面系统，干燥箱门式开合，高速工作状态下接料，整机具有出色的刚性和工作稳定性，结构精巧，造型美观，适用于各种薄膜材料的凹版印刷。三、主要技术参数1、适用印刷基材2、OPP、CPP、BOPP、PET、玻璃纸、纸张、铝箔3、以及其它与上材料有相同性质的薄膜4 印刷色数： 8 色5、最大基材宽度： 1050mm6、印版辊直径：φ120 mm～φ300 mm7、收放卷最大直径: φ600mm8、基材卷芯内径: φ76mm9、最高机械速度：180m/min10、最高印刷速度：150m/min11、套色精度：纵向≤±0.2mm（自动套准系统跟踪） 横向≤±0.2mm（手动对准）12、张力设定范围及精度：30～250N ±0.5N13、刮刀窜动:±5mm14、干燥温度；最大温升 80℃15、机器总功率：214kw16、机器外型尺寸： L19000×W4000×H3100（mm）17、机器重量：约 35000kg四、机器的安装调试1、机器安装调整前先要做好机器的安装地基。2、安装机器各部件到相应的位置。3、检查各螺钉联接处是否因装卸、运输而松动，并紧固。4、调整机器各部件的精度版辊与胶辊水平度 0.02/1000mm导辊与胶辊水平度 0.04/1000mm导辊与钢辊平行度 0.03/1000mm版辊与胶辊平行度 0.05/1000mm机架调整好后用地脚螺栓和压板将各底座压紧。5、连接用联轴器、传动轴将各组传动齿轮箱联接起来，按电路图将各外接电线接好。6、第一次开机前的准备（1）清除机器上的防锈油，将各部件擦洗干净。（2）用手转动胶辊、导辊均应灵活自如。（3）在各转动和移动部位加注润滑油。（4）用手拨动主传动大同步轮几圈，转动应均匀，灵活无卡滞异响。7、第一次开机试印（1）接通...
