某区A9住宅楼及地下车库安装部分(DOC21页)VIP免费

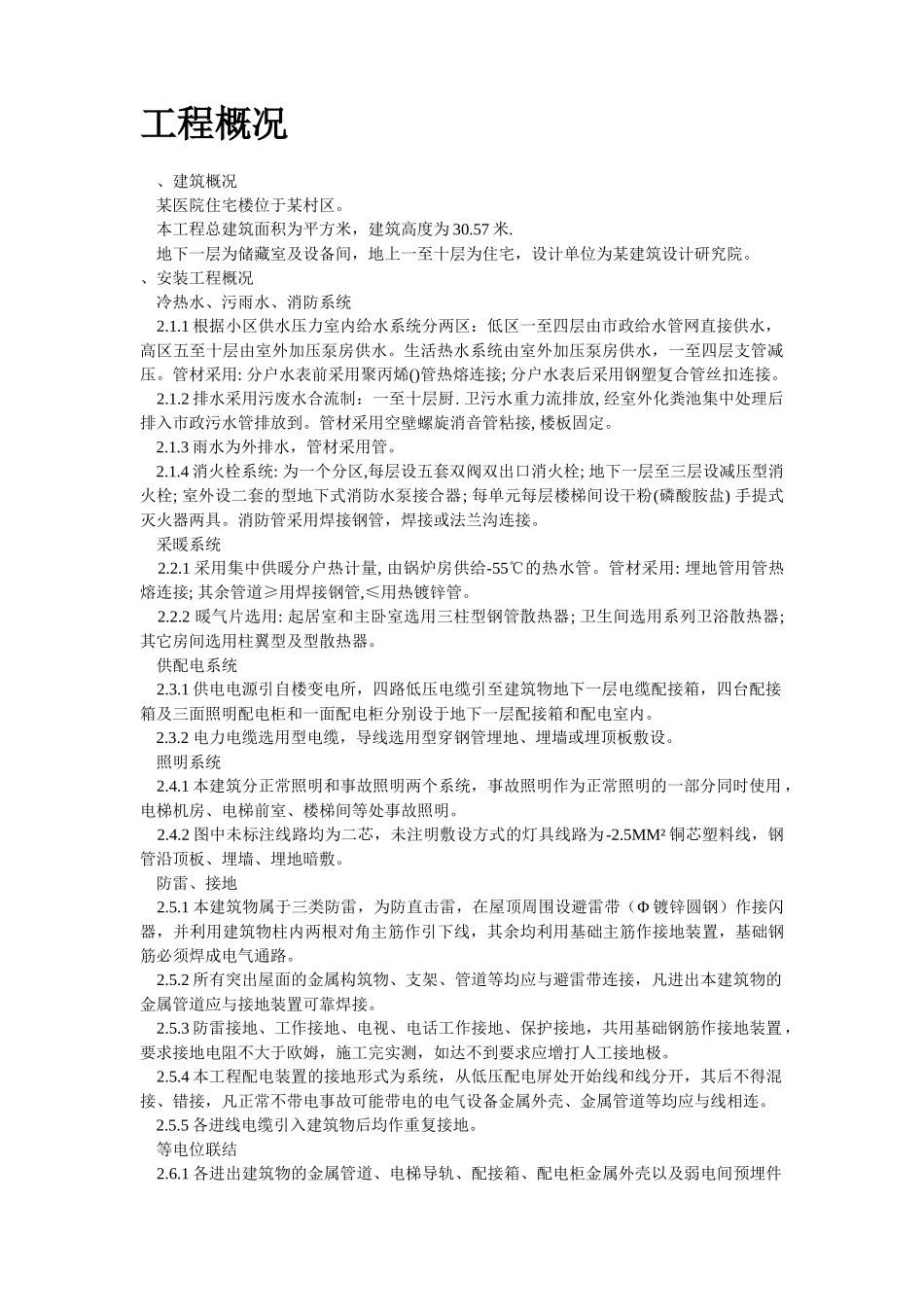

目录工程概况 、建筑概况 某医院住宅楼位于某村区。 本工程总建筑面积为平方米，建筑高度为 30.57 米. 地下一层为储藏室及设备间，地上一至十层为住宅，设计单位为某建筑设计研究院。、安装工程概况 冷热水、污雨水、消防系统 2.1.1 根据小区供水压力室内给水系统分两区：低区一至四层由市政给水管网直接供水，高区五至十层由室外加压泵房供水。生活热水系统由室外加压泵房供水，一至四层支管减压。管材采用: 分户水表前采用聚丙烯()管热熔连接; 分户水表后采用钢塑复合管丝扣连接。 2.1.2 排水采用污废水合流制：一至十层厨. 卫污水重力流排放, 经室外化粪池集中处理后排入市政污水管排放到。管材采用空壁螺旋消音管粘接, 楼板固定。 2.1.3 雨水为外排水，管材采用管。 2.1.4 消火栓系统: 为一个分区,每层设五套双阀双出口消火栓; 地下一层至三层设减压型消火栓; 室外设二套的型地下式消防水泵接合器; 每单元每层楼梯间设干粉(磷酸胺盐) 手提式灭火器两具。消防管采用焊接钢管，焊接或法兰沟连接。 采暖系统 2.2.1 采用集中供暖分户热计量, 由锅炉房供给-55℃的热水管。管材采用: 埋地管用管热熔连接; 其余管道≥用焊接钢管,≤用热镀锌管。 2.2.2 暖气片选用: 起居室和主卧室选用三柱型钢管散热器; 卫生间选用系列卫浴散热器; 其它房间选用柱翼型及型散热器。 供配电系统 2.3.1 供电电源引自楼变电所，四路低压电缆引至建筑物地下一层电缆配接箱，四台配接箱及三面照明配电柜和一面配电柜分别设于地下一层配接箱和配电室内。 2.3.2 电力电缆选用型电缆，导线选用型穿钢管埋地、埋墙或埋顶板敷设。 照明系统 2.4.1 本建筑分正常照明和事故照明两个系统，事故照明作为正常照明的一部分同时使用 ，电梯机房、电梯前室、楼梯间等处事故照明。 2.4.2 图中未标注线路均为二芯，未注明敷设方式的灯具线路为-2.5MM² 铜芯塑料线，钢管沿顶板、埋墙、埋地暗敷。 防雷、接地 2.5.1 本建筑物属于三类防雷，为防直击雷，在屋顶周围设避雷带（Φ 镀锌圆钢）作接闪器，并利用建筑物柱内两根对角主筋作引下线，其余均利用基础主筋作接地装置，基础钢筋必须焊成电气通路。 2.5.2 所有突出屋面的金属构筑物、支架、管道等均应与避雷带连接，凡进出本建筑物的金属管道应与接地装置可靠焊接。 2.5.3 防雷接地、工作接地、电视、电话工作接地、保护接地，共用基础钢筋作接地装置，要求接地电阻不大于欧姆，施...
