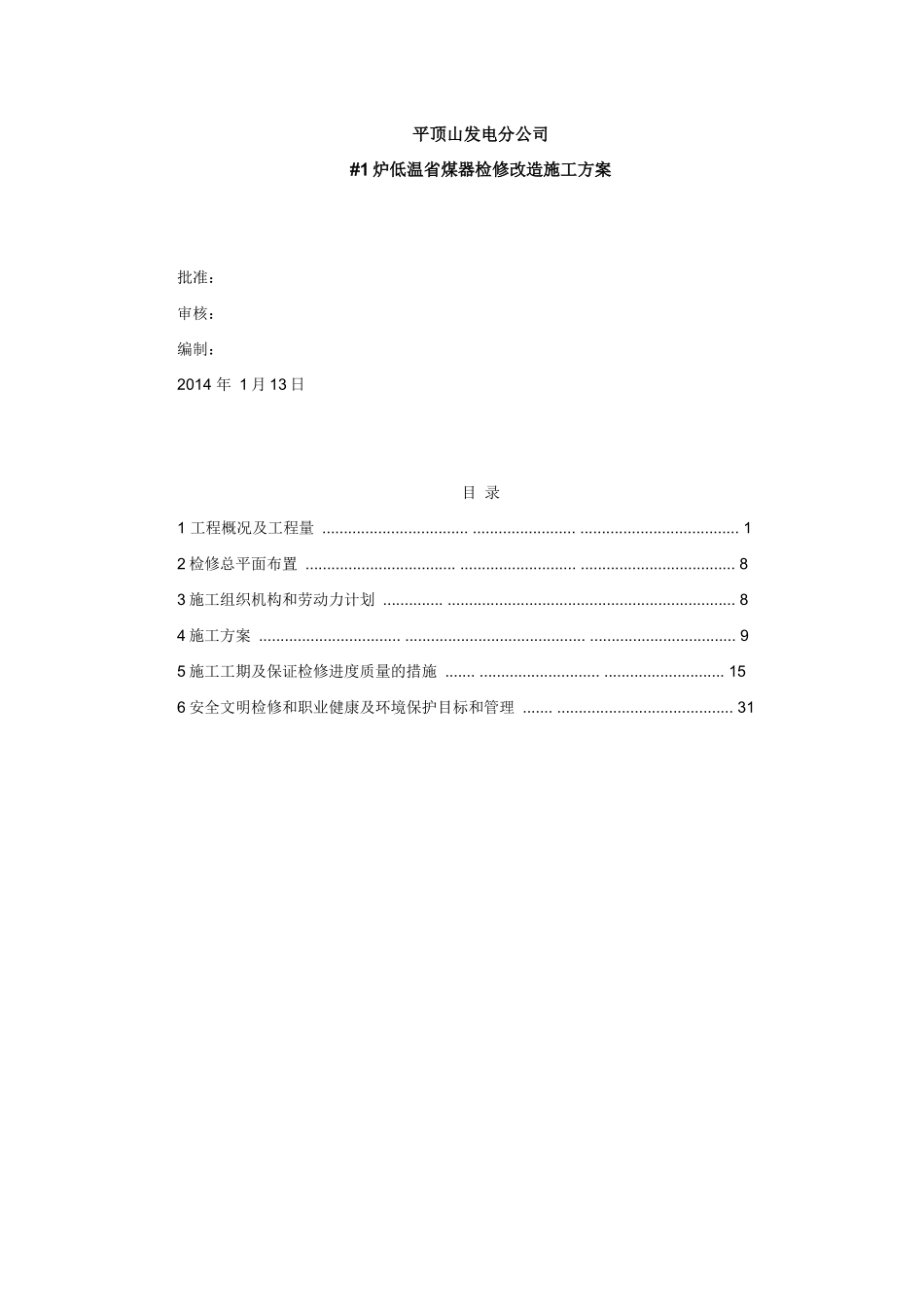

平顶山发电分公司#1 炉低温省煤器检修改造施工方案批准：审核：编制：2014 年 1 月 13 日目 录1 工程概况及工程量 .................................. ........................ ..................................... 12 检修总平面布置 ................................... ........................... .................................... 83 施工组织机构和劳动力计划 .............. ................................................................... 84 施工方案 ................................. .......................................... .................................. 95 施工工期及保证检修进度质量的措施 ....... ............................ ............................ 156 安全文明检修和职业健康及环境保护目标和管理 ....... ......................................... 311 工程概况及工程量1.1 工程概况平顶山发电分公司#1、#2 机组为 2×1000MW 燃煤机组， #1 机组需在 A 修中对烟气余热利用改造（即低温省煤器改造）。烟气余热回收装置的换热形式为烟气—水换热器及配套凝结水系统（包括凝结水管道、再循环水泵、调节旁路）。烟气换热器为一级，安装在每台锅炉空气预热器后，静电除尘器前的 6 路水平烟道上，每台锅炉所设的烟气换热器为 6 台。(1 台为 6件，每件重约 23t)凝结水系统采用串联系统。本工程锅炉烟气余热回收装置利用烟气余热加热汽机凝结水，同时将排烟温度从 130℃降低到 100℃左右，提高机组综合效率，烟气余热换热装置换热器面积的设计余量不低于 5%。锅炉原烟气的流经顺序为锅炉---空气预热器---锅炉烟气余热回收装置---静电除尘器---吸风机---脱硫吸收塔---烟囱，烟气被冷却放出的热量用来加热汽机凝结水。锅炉烟气余热回收装置的换热形式为气-水换热器，布置在除尘器前水平烟道。烟气余热回收装置安装在除尘器入口水平烟道支管上；烟气余热回收装置的冷却水从#7低加出口取水，经烟气余热回收装置烟气换热器后回送至#6 低加入口；采用热水再循环控制方式调节进入烟气换热装置的入口水温。系统配置 2 台变频升压节能型单级清水离心泵（一用一备）进行系统循环。保证进烟气余热回收装置进口循环水温不低于 70℃，回水至 6 号低加入口。烟气换热器的设计避免了设备在运行中出现堵灰及不可接受的腐蚀现象。烟气换热器出...
