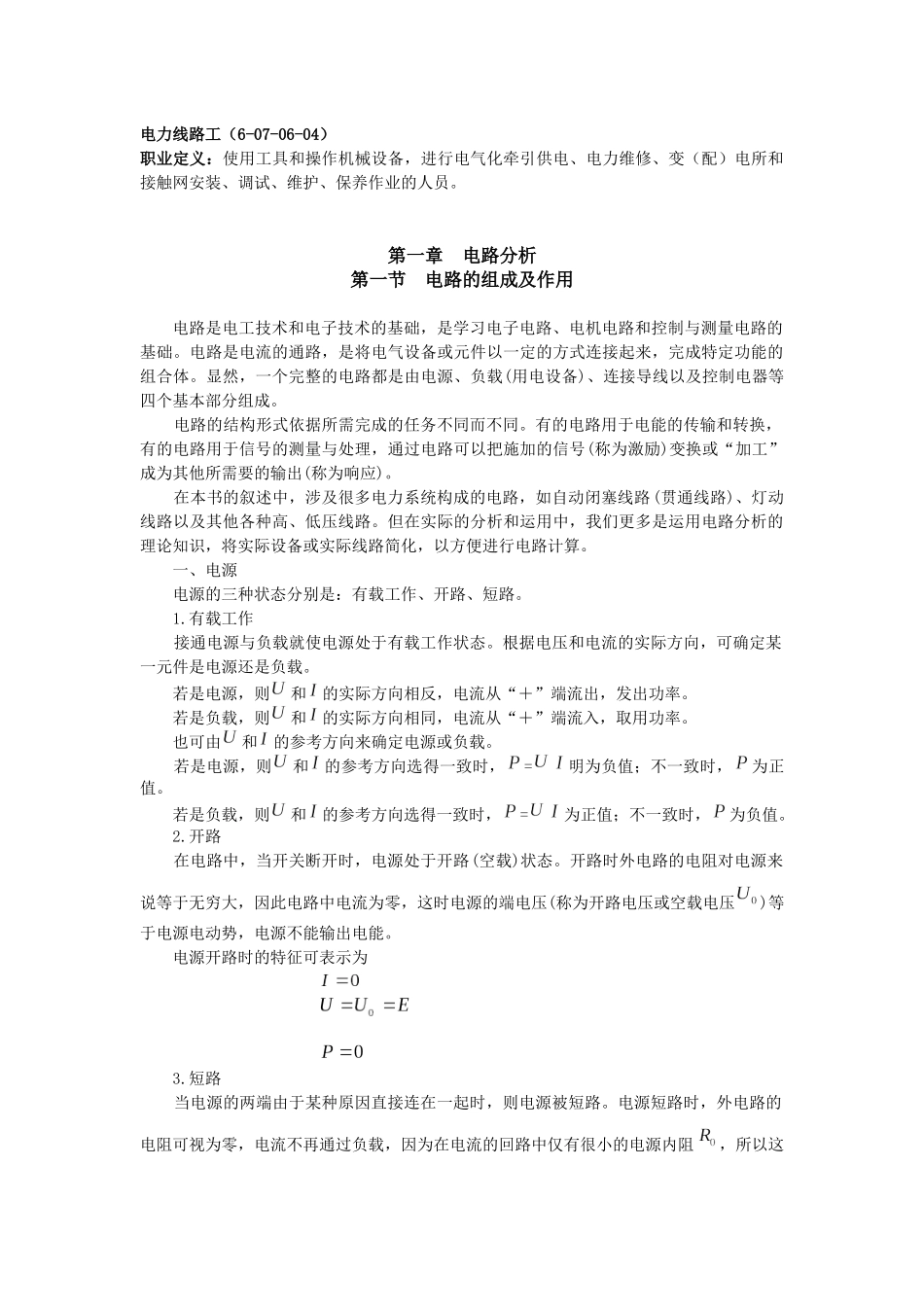

电力线路工(6-07-06-04)职业定义:使用工具和操作机械设备,进行电气化牵引供电、电力维修、变(配)电所和接触网安装、调试、维护、保养作业的人员。 第一章 电路分析第一节 电路的组成及作用 电路是电工技术和电子技术的基础,是学习电子电路、电机电路和控制与测量电路的基础。电路是电流的通路,是将电气设备或元件以一定的方式连接起来,完成特定功能的组合体。显然,一个完整的电路都是由电源、负载(用电设备)、连接导线以及控制电器等四个基本部分组成。 电路的结构形式依据所需完成的任务不同而不同。有的电路用于电能的传输和转换,有的电路用于信号的测量与处理,通过电路可以把施加的信号(称为激励)变换或“加工”成为其他所需要的输出(称为响应)。 在本书的叙述中,涉及很多电力系统构成的电路,如自动闭塞线路(贯通线路)、灯动线路以及其他各种高、低压线路。但在实际的分析和运用中,我们更多是运用电路分析的理论知识,将实际设备或实际线路简化,以方便进行电路计算。一、电源 电源的三种状态分别是:有载工作、开路、短路。 1.有载工作 接通电源与负载就使电源处于有载工作状态。根据电压和电流的实际方向,可确定某一元件是电源还是负载。 若是电源,则和的实际方向相反,电流从“+”端流出,发出功率。 若是负载,则和的实际方向相同,电流从“+”端流入,取用功率。 也可由和的参考方向来确定电源或负载。 若是电源,则和的参考方向选得一致时,=明为负值;不一致时,为正值。 若是负载,则和的参考方向选得一致时,=为正值;不一致时,为负值。 2.开路 在电路中,当开关断开时,电源处于开路(空载)状态。开路时外电路的电阻对电源来说等于无穷大,因此电路中电流为零,这时电源的端电压(称为开路电压或空载电压)等于电源电动势,电源不能输出电能。 电源开路时的特征可表示为 3.短路 当电源的两端由于某种原因直接连在一起时,则电源被短路。电源短路时,外电路的电阻可视为零,电流不再通过负载,因为在电流的回路中仅有很小的电源内阻,所以这时的电流很大,此电流称为短路电流。短路电流可能使电源遭受机械的与热的损伤或毁坏,短路时电源所产生的电能全被内阻所消耗。短路也可发生在负载端或线路的任意处。短路通常是一种严重事故,应尽力预防。但是,有时由于某种需要,可以将电路中的某一段短路(常称为短接)。 电源短路时的特征可表示为 由于短路后短路电流往往比正常负荷电流大很多倍,因此...
